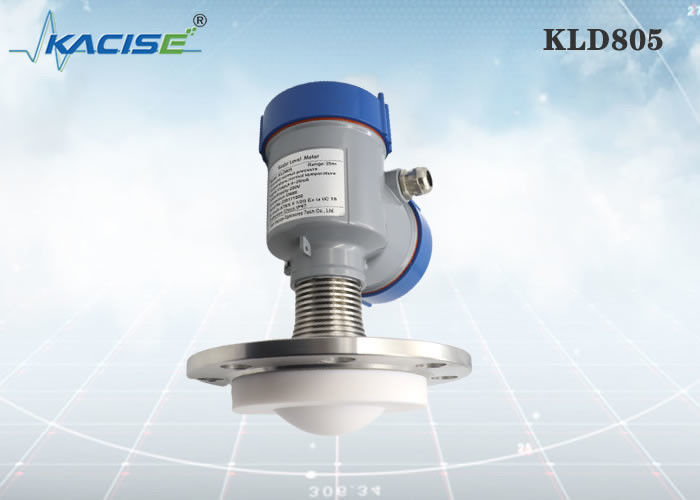

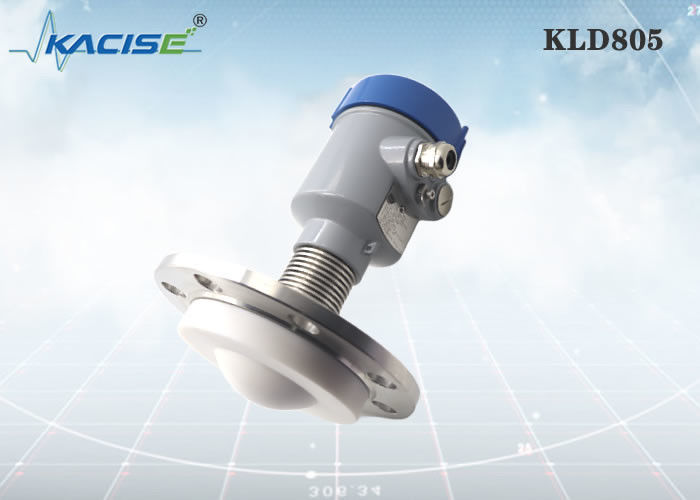

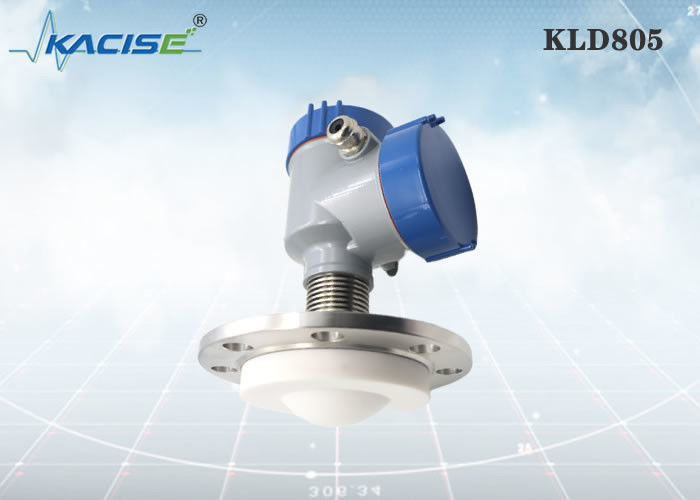

KLD805 Radar Level Sensor 80GHz với LCD Debug và ăng-ten PTFE để đo chất lỏng ăn mòn

Truyền thông và vận hành

• Cáp cổng nối tiếp USB tới RS485 (hệ thống bốn dây);
• Cáp cổng nối tiếp USB sang TTL (hệ thống hai dây);
• USB tới Hart-modem (hệ thống hai dây) để liên lạc.
• Thông qua việc gỡ lỗi Bluetooth của điện thoại di động, việc gỡ lỗi tại chỗ sẽ an toàn và thuận tiện hơn.
• Mạng 4G, gỡ lỗi từ xa thông qua mô-đun từ xa.

• Dựa trên chip RF sóng milimet CMOS tự phát triển, nó có thể đạt được kiến ​​trúc RF nhỏ gọn hơn, tỷ lệ tín hiệu trên nhiễu cao hơn và vùng mù nhỏ hơn.
• Băng thông hoạt động 5GHz cho phép sản phẩm có độ phân giải đo và độ chính xác đo cao hơn.
• Góc chùm ăng-ten 3 ° hẹp nhất, nhiễu trong môi trường lắp đặt ít ảnh hưởng đến thiết bị hơn và việc lắp đặt thuận tiện hơn.
• Với bước sóng ngắn hơn và đặc tính phản xạ tốt hơn trên bề mặt rắn, không cần thiết phải sử dụng mặt bích phổ quát để nhắm mục tiêu.
• Hỗ trợ gỡ lỗi từ xa và nâng cấp từ xa, giảm thời gian chờ đợi và nâng cao hiệu quả công việc.
• Hỗ trợ gỡ lỗi Bluetooth của điện thoại di động, thuận tiện cho việc bảo trì tại chỗ

KLD805

Trung bình: chất lỏng ăn mòn mạnh, hơi nước, bọt, nhiệt độ cao. và áp suất cao Phạm vi đo: 0,1m~10/20/30/60/100m Quá trình kết nối: mặt bích ≥ DN80 Nhiệt độ xử lý: -40～200oC Áp suất quá trình: -0,1 ～ 2,5MPa Kích thước ăng-ten: ăng-ten ống kính 76mm (theo kích thước mặt bích) Vật liệu ăng-ten: PTFE/làm đầy tổng thể Độ chính xác: ±1mm Lớp bảo vệ: IP67 Tần số trung tâm: 80GHz Góc phóng: 3° Nguồn điện: hai dây /DC24V bốn dây /DC12~24V bốn dây /AC220V Vỏ: nhôm/nhựa/thép không gỉ Tín hiệu đầu ra: giao thức hai dây /4...20mA/HART Modbus bốn dây 4...20mA/ RS485

Khi sử dụng lắp đặt mặt bích, khoảng cách tối thiểu giữa thiết bị và thành bể phải là 200mm.

1. mặt phẳng chuẩn
2. tâm tàu ​​hoặc trục đối xứng

Khi lắp đặt thiết bị, tránh lắp đặt thiết bị phía trên đầu vào vật liệu và cố gắng tránh các vật thể khác nhau ảnh hưởng đến tín hiệu, chẳng hạn như cánh khuấy, v.v.

Trong điều kiện làm việc cực kỳ phức tạp, thiết bị có thể hoạt động bình thường nếu không có chướng ngại vật trong khu vực có bán kính 20 cm tập trung vào điểm lắp đặt.

Chiều cao ống lắp đặt tối đa H max phụ thuộc vào đường kính ống lắp đặt D và kích thước của góc phóng sản phẩm.

Kết nối cài đặt quá dài sẽ ảnh hưởng đến hiệu suất radar.

Đơn vị tính bằng mm:
