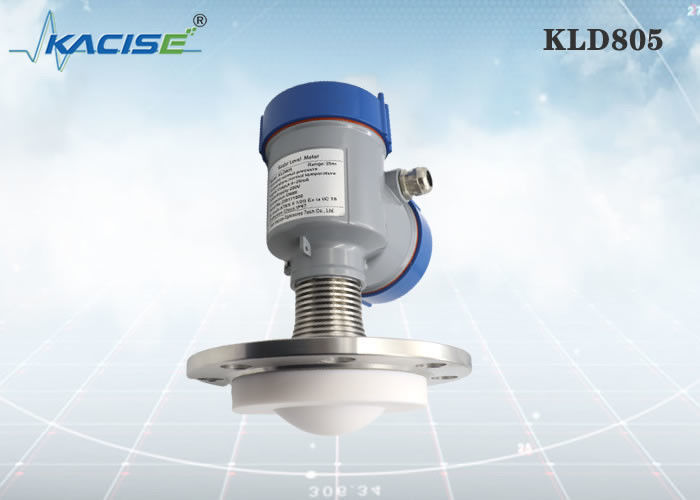

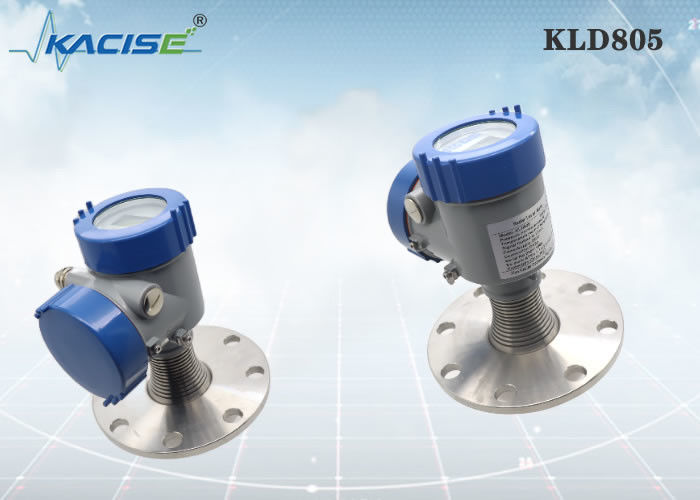

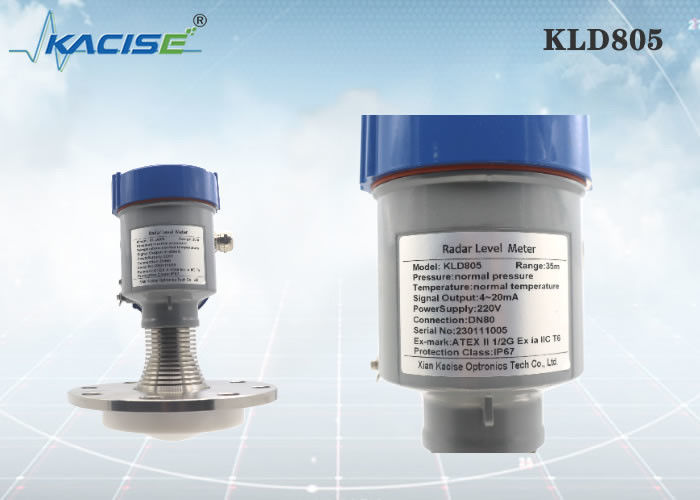

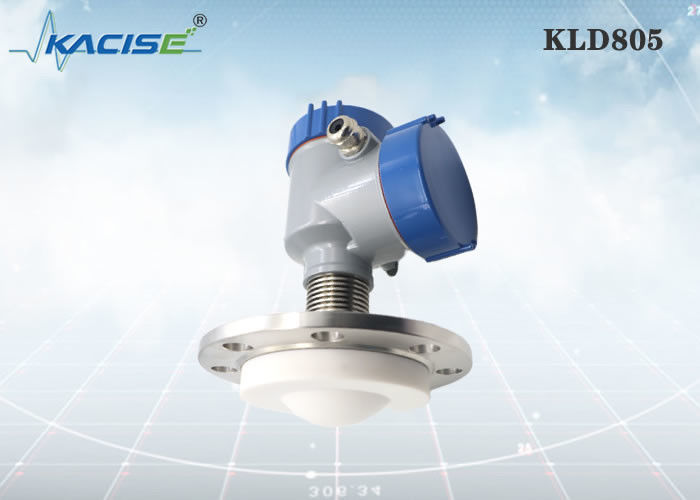

KLD805 Cảm biến mức độ radar 80GHz với ăng-ten PTFE và bảo vệ IP67 để đo mức độ chất lỏng

Cảm biến đo mức radar KLD805 rất phù hợp để đo mức không tiếp xúc trong các ứng dụng đơn giản với yêu cầu bảo vệ cao. Các ứng dụng điển hình là xử lý nước, trạm bơm, bể tràn nước mưa, đo dòng chảy kênh hở và giám sát mực nước.

• Kết quả đo chính xác không phụ thuộc vào môi trường, quy trình và điều kiện môi trường
• Hoạt động không cần bảo trì nhờ công nghệ radar 80 GHz không tiếp xúc
• Độ chính xác và độ tin cậy cao

KLD805

Trung bình: chất lỏng ăn mòn mạnh, hơi nước, bọt, nhiệt độ cao. và áp suất cao Phạm vi đo: 0,1m~10/20/30/60/100m Quá trình kết nối: mặt bích ≥ DN80 Nhiệt độ xử lý: -40～200oC Áp suất quá trình: -0,1 ～ 2,5MPa Kích thước ăng-ten: ăng-ten ống kính 76mm (theo kích thước mặt bích) Vật liệu ăng-ten: PTFE/làm đầy tổng thể Độ chính xác: ±1mm Lớp bảo vệ: IP67 Tần số trung tâm: 80GHz Góc phóng: 3° Nguồn điện: hai dây /DC24V bốn dây /DC12~24V bốn dây /AC220V Vỏ: nhôm/nhựa/thép không gỉ Tín hiệu đầu ra: giao thức hai dây /4...20mA/HART Modbus bốn dây 4...20mA/ RS485

Khi sử dụng lắp đặt mặt bích, khoảng cách tối thiểu giữa thiết bị và thành bể phải là 200mm.

1. ① mặt phẳng chuẩn
2. ② tâm mạch hoặc trục đối xứng

Khi lắp đặt thiết bị, tránh lắp đặt thiết bị phía trên đầu vào vật liệu và cố gắng tránh các vật thể khác nhau ảnh hưởng đến tín hiệu, chẳng hạn như cánh khuấy, v.v.

Trong điều kiện làm việc cực kỳ phức tạp, thiết bị có thể hoạt động bình thường nếu không có chướng ngại vật trong khu vực có bán kính 20 cm tập trung vào điểm lắp đặt.

Chiều cao ống lắp đặt tối đa H max phụ thuộc vào đường kính ống lắp đặt D và kích thước của góc phóng sản phẩm.

Kết nối cài đặt quá dài sẽ ảnh hưởng đến hiệu suất radar.
