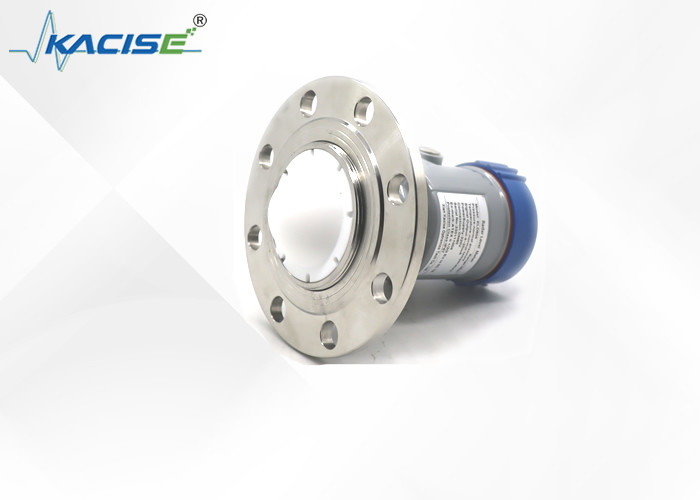

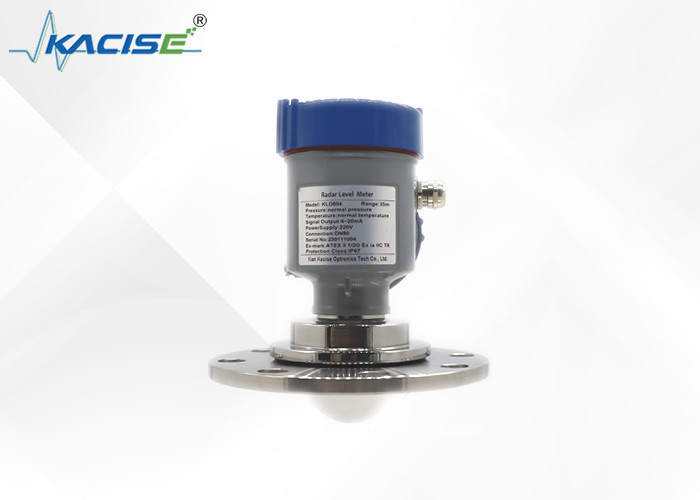

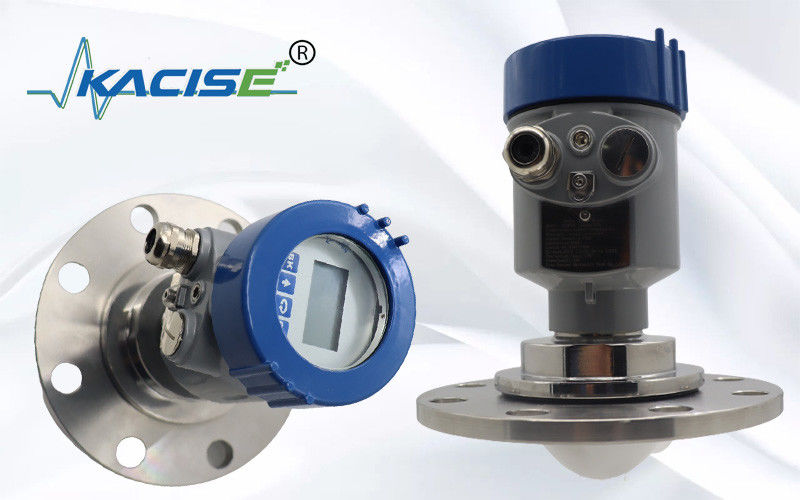

OEM Kacise 80GHz Máy phát mức radar nhỏ gọn KLD804 Cảm biến mức radar 60m
Máy truyền mức radar nhỏ gọn 80GHz của OEM Kacise KLD804 là một thiết bị đáng chú ý. Nó phục vụ như một cảm biến mức radar 60m. Với tần số 80GHz, nó cung cấp độ chính xác cao trong phát hiện mức độ.Thiết kế nhỏ gọn cho phép dễ dàng lắp đặt và tích hợpLý tưởng cho sử dụng công nghiệp, nó đảm bảo đo lường đáng tin cậy và chính xác các chất khác nhau.
1.Kích thước sản phẩm
2Nguyên tắc làm việc
Ống ăng-ten radar truyền xung vi sóng hẹp sẽ được phản xạ trở lại khi đạt đến bề mặt của môi trường được thử nghiệm và sau đó được hệ thống ăng-ten nhận lại.Các tín hiệu phải được truyền đến mạch điện và sau đó chuyển đổi thành tín hiệu cấpVì tốc độ truyền của vi sóng rất nhanh, thời gian sử dụng cho truyền vi sóng đến bề mặt của môi trường được thử nghiệm và sau đó phản xạ trở lại là gần 0.
3Đặc điểm kỹ thuật
Radar sóng milimet, độ chính xác đo có thể đạt đến ± 2mm và vùng mù đo tối thiểu là 0,05m.
- Kích thước ăng-ten nhỏ hơn đáp ứng việc đo nhiều điều kiện làm việc hơn.
- Một loạt các ăng-ten ống kính, góc phóng nhỏ hơn, năng lượng tập trung hơn, tín hiệu vang vọng mạnh hơn và độ tin cậy cao hơn so với các sản phẩm radar khác trong cùng một điều kiện công nghiệp và khai thác mỏ.
Nó có khả năng thâm nhập mạnh hơn và có thể được sử dụng bình thường trong trường hợp dính và ngưng tụ.
Dải tín hiệu động lớn hơn và đo lường môi trường hằng số điện áp thấp ổn định hơn.
️ Nhiều chế độ đo lường, phản ứng radar trong chế độ đo lường nhanh
4. Thông số kỹ thuật và lựa chọn mô hình
| Mô hình | KLD804 |
| Trung bình | Chất lỏng ăn mòn mạnh, hơi nước, bọt |
| Phạm vi đo | 0.1m~10/20/30/60/100m |
| Kết nối quy trình | Vòng ngửa ≥ DN50 |
| Nhiệt độ quá trình |
-40 ≈ 130°C |
| Áp lực quá trình | -0,1 ∼1,0MPa |
| Kích thước ăng-ten | Ống kính 76mm |
| Vật liệu ăng ten | PTFE |
| Độ chính xác | ±1mm |
| Lớp bảo vệ | P67 |
| Tần số trung tâm | 80GHz |
| góc phóng | 2° |
| Nguồn cung cấp điện | Hai dây / DC24V / bốn dây / DC12 ~ 24V / bốn dây / AC220V |
| Lớp vỏ |
nhôm / nhựa / thép không gỉ |
| Khả năng phát tín hiệu | hai dây / 4...20mA / HART giao thức bốn dây / 4...20mA / RS485 Modbus |
| Chiều kính ăng-ten ống kính |
Φ32mm ống kính ăng-ten |
Φ42mm ống kính ăng-ten |
Φ76mm ống kính ăng-ten |
Φ74.7mm ống kính ăng-ten với thanh lọc không khí |
| góc chùm | 7° | 6° | 3° | 3° |
Kích thước ăng-ten càng lớn và góc chùm α càng nhỏ, tiếng vang nhiễu sẽ ít hơn.
Để đo chính xác hơn, tránh lắp đặt bất kỳ thiết bị nội bộ nào (như công tắc giới hạn, cảm biến nhiệt độ, cơ sở, vòng chân không, cuộn dây sưởi ấm, phaffles, vv.) trong phạm vi chùm tín hiệu.
