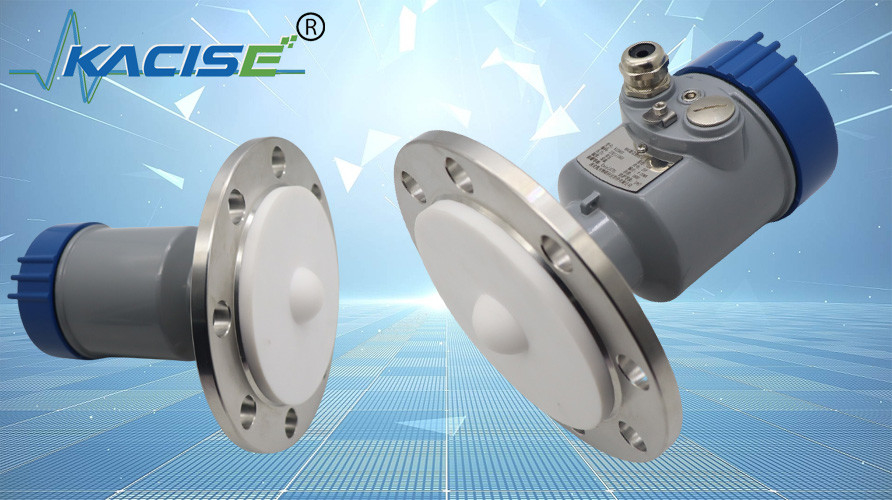

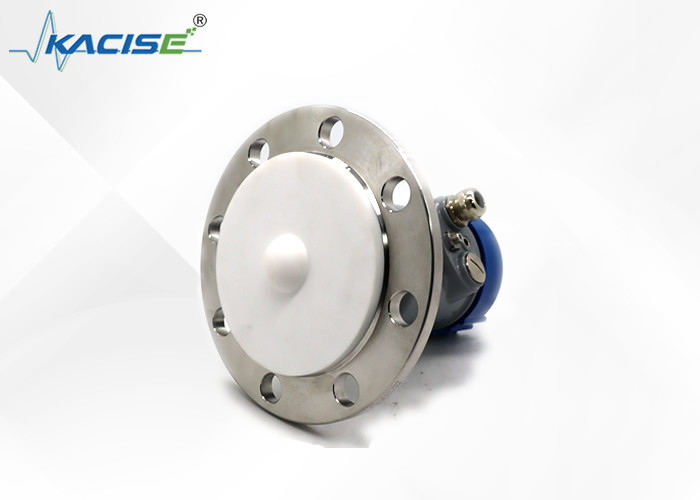

Steam 20m Non Contact Radar Level Gauge OEM RS485 Radar Level Gauge
Máy đo mực không tiếp xúc 20m Steam là một sản phẩm OEM đáng chú ý. Nó được thiết kế để xử lý môi trường hơi nước và có thể đo chính xác mức độ lên đến 20 mét. Với giao diện RS485, nó có thể đo lường độ cao của các thiết bị.nó cho phép giao tiếp liền mạch và tích hợp vào các hệ thống khác nhauMáy đo độ cao radar này cung cấp cảm biến độ cao đáng tin cậy và hiệu quả cho các ứng dụng hơi nước công nghiệp.
1.Kích thước sản phẩm
2Nguyên tắc làm việc
Ống ăng-ten radar truyền xung vi sóng hẹp sẽ được phản xạ trở lại khi đạt đến bề mặt của môi trường được thử nghiệm và sau đó được hệ thống ăng-ten nhận lại.Các tín hiệu phải được truyền đến mạch điện và sau đó chuyển đổi thành tín hiệu cấpVì tốc độ truyền của vi sóng rất nhanh, thời gian sử dụng cho truyền vi sóng đến bề mặt của môi trường được thử nghiệm và sau đó phản xạ trở lại là gần 0.
3Đặc điểm kỹ thuật
Radar sóng milimet, độ chính xác đo có thể đạt đến ± 2mm và vùng mù đo tối thiểu là 0,05m.
- Kích thước ăng-ten nhỏ hơn đáp ứng việc đo nhiều điều kiện làm việc hơn.
- Một loạt các ăng-ten ống kính, góc phóng nhỏ hơn, năng lượng tập trung hơn, tín hiệu vang vọng mạnh hơn và độ tin cậy cao hơn so với các sản phẩm radar khác trong cùng một điều kiện công nghiệp và khai thác mỏ.
Nó có khả năng thâm nhập mạnh hơn và có thể được sử dụng bình thường trong trường hợp dính và ngưng tụ.
Dải tín hiệu động lớn hơn và đo lường môi trường hằng số điện áp thấp ổn định hơn.
️ Nhiều chế độ đo lường, phản ứng radar trong chế độ đo lường nhanh

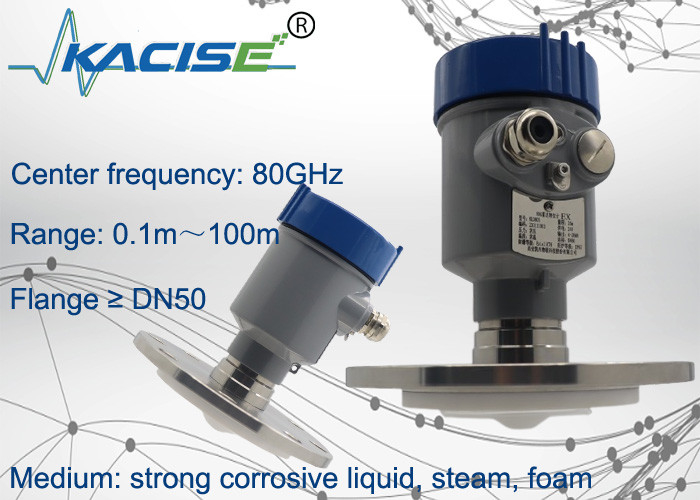

4. Thông số kỹ thuật và lựa chọn mô hình
| Mô hình | KLD803 |
| Trung bình | Chất lỏng ăn mòn mạnh, hơi nước, bọt |
| Phạm vi đo | 0.1m~10/20/30/60/100m |
| Kết nối quy trình | Vòng ngửa ≥ DN50 |
| Nhiệt độ quá trình |
-40 ≈ 130°C |
| Áp lực quá trình | -0,1 ∼2,5 MPa |
| Kích thước ăng-ten | Ống kính ăng-ten 34mm (theo kích thước miếng lót) |
| Vật liệu ăng ten | PTFE |
| Độ chính xác | ±1mm (phạm vi dưới 35m) ±5mm (phạm vi từ 35m đến 100m) |
| Lớp bảo vệ | P67 |
| Tần số trung tâm | 80GHz |
| góc phóng | 3° |
| Nguồn cung cấp điện | Hai dây / DC24V / bốn dây / DC12 ~ 24V / bốn dây / AC220V |
| Lớp vỏ | nhôm/thép không gỉ |
| Khả năng phát tín hiệu | hai dây / 4...20mA / HART giao thức bốn dây / 4...20mA / RS485 Modbus |
| Chiều kính ăng-ten ống kính |
Φ32mm ống kính ăng-ten |
Φ42mm ống kính ăng-ten |
Φ76mm ống kính ăng-ten |
Φ74.7mm ống kính ăng-ten với thanh lọc không khí |
| góc chùm | 7° | 6° | 3° | 3° |
