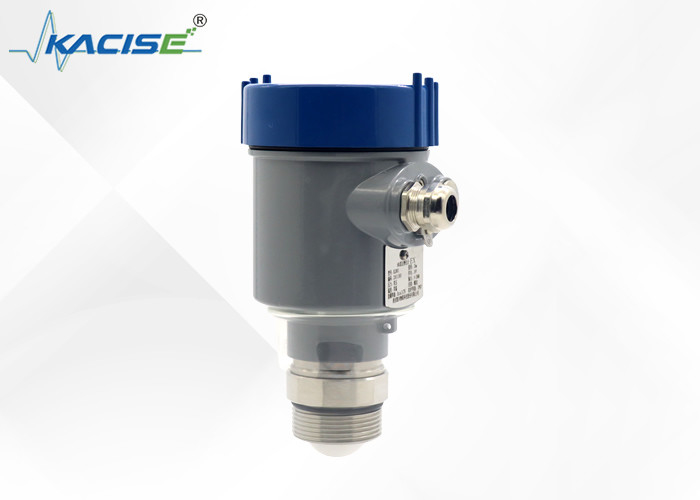

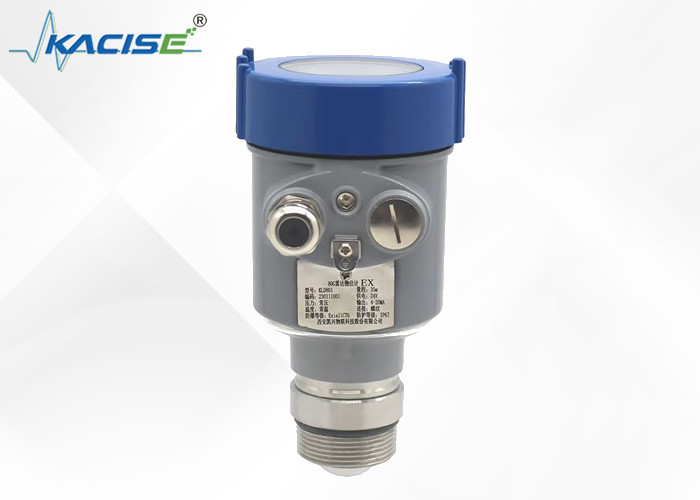

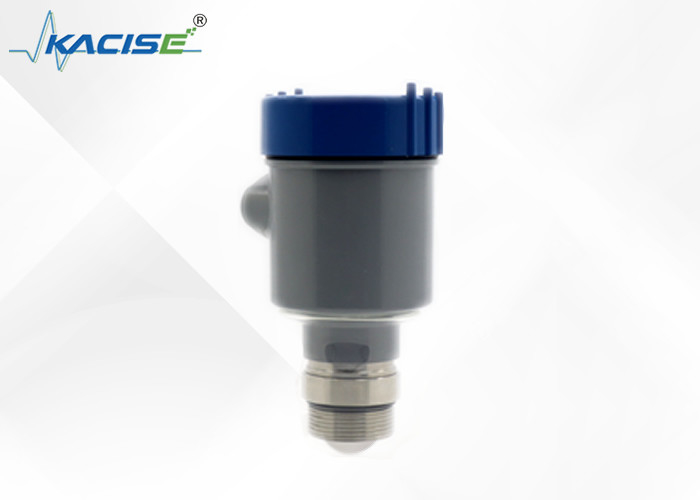

Kacise KLD801 OEM 15m 80G RS485 Non Contact Radar Level Transmitter For Septic Tank

Bộ phát máy phát radar không tiếp xúc KLD801 OEM 15M 80G được thiết kế đặc biệt cho các bể tự hoại. Nó hoạt động ở tần số 80g và có phạm vi 15 mét. Với giao tiếp rs485, nó cho phép truyền dữ liệu liền mạch. Tính năng không tiếp xúc của nó đảm bảo nhiễu tối thiểu và phát hiện mức độ chính xác, cung cấp các giải pháp đáng tin cậy để theo dõi bể tự hoại.

Anten radar truyền xung vi sóng hẹp sẽ được phản xạ trở lại khi đến bề mặt của môi trường được thử nghiệm và sau đó nhận được lại bởi hệ thống ăng ten. Các tín hiệu phải được truyền đến mạch điện và sau đó chuyển đổi thành tín hiệu cấp. Vì tốc độ truyền của lò vi sóng quá nhanh, thời gian được sử dụng để truyền vi sóng đến bề mặt của môi trường được thử nghiệm và sau đó phản xạ trở lại là gần 0.

• Radar sóng milimet, độ chính xác đo có thể đạt tới ± 2 mm và vùng mù đo tối thiểu là 0,05m.
• Kích thước ăng -ten nhỏ hơn thỏa mãn việc đo lường các điều kiện làm việc nhiều hơn.
• Một loạt các ăng -ten ống kính, góc phóng nhỏ hơn, năng lượng cô đặc hơn, tín hiệu tiếng vang mạnh hơn và độ tin cậy cao hơn các sản phẩm radar khác trong cùng điều kiện công nghiệp và khai thác.
• Nó có sự thâm nhập mạnh mẽ hơn và có thể được sử dụng bình thường trong trường hợp bám dính và ngưng tụ.
• Phạm vi tín hiệu động lớn hơn và việc đo phương tiện không đổi điện môi thấp ổn định hơn.
• Nhiều chế độ đo, đáp ứng radar trong chế độ đo nhanh.

Khi cài đặt thiết bị, tránh cài đặt nó phía trên đầu vào vật liệu và cố gắng tránh các vật thể khác nhau ảnh hưởng đến tín hiệu, chẳng hạn như mái chèo khuấy, v.v.

Nguồn điện (4 ～ 20) MA/HART (2 dây)
Nguồn cung cấp và tín hiệu dòng điện đầu ra chia sẻ cáp được che chắn hai lõi. Vui lòng tham khảo dữ liệu kỹ thuật cho phạm vi điện áp cung cấp cụ thể.

(4 ～ 20) MA (Dây 4/6)
Nguồn cung cấp cần được cung cấp năng lượng riêng biệt và cáp được che chắn bốn lõi được sử dụng cho nguồn điện và tín hiệu hiện tại (tín hiệu hiện tại và giao diện RS485 có thể được đầu ra cùng một lúc và cần có cáp được che chắn sáu lõi cho đầu ra đồng thời).

Rs485/modbus
Nguồn cung cấp cần được cung cấp năng lượng riêng biệt và cáp được che chắn bốn lõi được sử dụng để cung cấp điện và tín hiệu kỹ thuật số. .

Vui lòng tuân thủ các yêu cầu của các quy định lắp đặt điện địa phương! Thực hiện theo các quy định địa phương cho sức khỏe và an toàn nhân sự. Tất cả các hoạt động trên các thành phần điện của thiết bị phải được hoàn thành bởi các chuyên gia đã được đào tạo chính thức. Vui lòng kiểm tra bảng tên của thiết bị để đảm bảo đặc tả sản phẩm đáp ứng các yêu cầu của bạn. Vui lòng đảm bảo rằng điện áp cung cấp điện phù hợp với các yêu cầu về bảng tên của thiết bị.

Công cụ này đáp ứng đầy đủ các yêu cầu của lớp bảo vệ IP66/67, vui lòng đảm bảo độ thấm của đầu niêm phong cáp.

Cách đảm bảo cài đặt đáp ứng các yêu cầu của IP67:

• Hãy chắc chắn rằng đầu niêm phong không bị hỏng.
• Hãy chắc chắn rằng cáp không bị hỏng.
• Vui lòng đảm bảo rằng các dây cáp được sử dụng đáp ứng các yêu cầu của các quy định kết nối điện.
• Trước khi vào giao diện điện, hãy uốn cong cáp xuống để đảm bảo rằng nước sẽ không chảy vào vỏ
• Vui lòng thắt chặt tuyến cáp
• Vui lòng cắm giao diện điện không sử dụng bằng phích cắm mù

Góc chùm
Góc chùm tia là góc chùm mà tại đó mật độ năng lượng của sóng radar đạt một nửa giá trị tối đa của nó (chiều rộng 3DB). Lò vi sóng phát ra tín hiệu ra khỏi phạm vi chùm tia và có thể được phản xạ bằng các đối tượng can thiệp.

Kích thước ăng -ten càng lớn và góc chùm tia α càng nhỏ, tiếng vang ít nhiễu sẽ được tạo ra.

Để đo chính xác hơn, tránh cài đặt bất kỳ thiết bị bên trong nào (như công tắc giới hạn, cảm biến nhiệt độ, đế, vòng chân không, cuộn dây sưởi, vách ngăn, v.v.) trong phạm vi của chùm tín hiệu.
