Place of Origin:
CHINA
Hàng hiệu:
KACISE
Chứng nhận:
CE
Model Number:
KDI
Băng hình
Băng hình
Băng hình

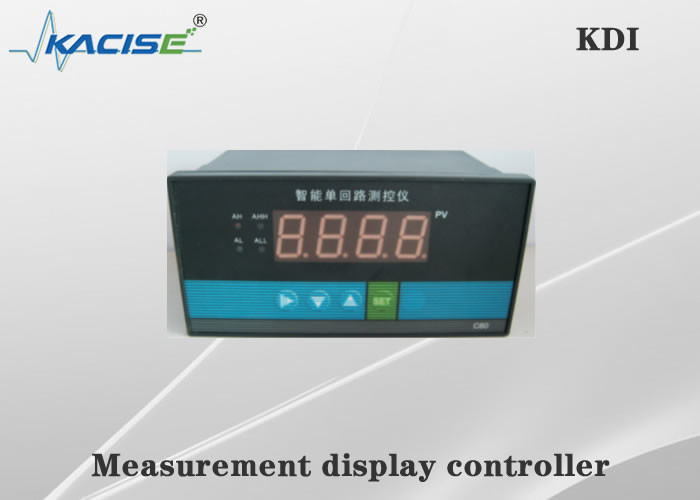

Bộ điều khiển màn hình kỹ thuật số loạt KDI hỗ trợ truyền thông mạng đa máy
Lời giới thiệu
Bộ điều khiển hiển thị loạt KDI rất linh hoạt để đo lường và kiểm soát nhiệt độ, áp suất, mức độ chất lỏng, chiều dài, vv. Một bộ vi xử lý được sử dụng để xử lý kỹ thuật số,đảm bảo điều chỉnh tuyến tính chính xác cao của các tín hiệu phi tuyến tính.
Nó kết hợp màn hình kỹ thuật số và tương tự.trong khi 40-line cột ánh sáng cung cấp hiển thị rõ ràng và trực quan cho dễ dàng so sánh tham số.
Người dùng có thể truy cập vào các thiết lập tham số nội bộ như kiểu đầu vào và tham số truyền thông.Nhờ công nghệ tự do nhảy tiên tiến.
Bộ điều khiển hỗ trợ giao tiếp đa máy với các chức năng hai chiều nối tiếp tiêu chuẩn (RS - 232C, v.v.) và tốc độ baud điều chỉnh (300 - 9600bps).Nó có thể giao tiếp với các thiết bị như máy tính và PLC để tạo thành một hệ thống thông minhVới bộ thu thập dữ liệu và phần mềm điều khiển công nghiệp Trung Quốc, quản lý mạng giữa nhiều thiết bị và máy tính chủ dễ dàng đạt được.
Đặc điểm
· Khái niệm mới về tự động điều chỉnh kỹ thuật số máy tính
· Hiển thị đo lường rõ ràng và rõ ràng
· Hỗ trợ giao tiếp mạng đa máy, giao thức giao tiếp có thể được thiết lập tự do
· Giao diện người dùng hoàn toàn mở
· Đặt tham số tắt vĩnh viễn lưu giữ và tham số khóa mật khẩu
· Tiền bồi thường kết nối lạnh hoàn toàn số
· Kích thước cấu trúc bên ngoài đa kích thước
· Chuyển đổi chế độ cung cấp điện AC và DC
Các thông số
Khớp với cảm biến nhiệt độ chỉ mục tiêu chuẩn:
| Tín hiệu đầu vào |
Chỉ mục hóa Không, không. |
Nghị quyết | Cảm biến | Phạm vi |
| B | 1 |
Bạch kim30- Platinum6Rhodium
|
400~1800°C | |
| S | 1 | Bạch kim10- Platinum | 0°1600°C | |
| K | 1 | Nickel crôm-nickel silicon | 0°1300°C | |
| E | 1 |
Nickel crôm-constantan
|
0 ‰ 1000 °C | |
| J | 1 |
Iron-constantan
|
0 ≈ 1200°C | |
| T | 0.1 |
Đồng-constantan
|
-199.9 ∼3200°C | |
| Wre | 1 |
Tungsten3- tungsten25
|
0°2300°C | |
| Pt100 | 1 | Kháng nhiệt platinum R0= 100Ω | -199 ∼650°C | |
| Pt100 | 0.1 | Kháng nhiệt platinum R0= 100Ω | -199.9 ∼320.0°C | |
| Cu50 | 0.1 | Kháng nhiệt đồng R0= 50Ω | -50,0 ≈ 150,0 °C |
Với bộ truyền tín hiệu tiêu chuẩn:
| Tín hiệu đầu vào |
Tín hiệu tiêu chuẩn Phạm vi |
Chống đầu vào | Máy phát phù hợp | Phạm vi đo |
|
tín hiệu mV khác nhau 010mA 4×20mA 0 ′5V 1 ¢5V 30~350Ω |
≥10MΩ ≤ 250Ω ≤ 250Ω ≥ 250KΩ ≥ 250KΩ |
Máy phát điện tương thích với thiết bị đo kiểu DDZ-II tương thích với thiết bị đo kiểu DDZ-III tương thích với thiết bị đo kiểu DDZ-II tương thích với thiết bị đo kiểu DDZ-III tương thích với các điện trở áp suất từ xa |
được thiết lập theo nhu cầu của người dùng.
phạm vi: -19999999 |
Các thông số kỹ thuật chính
| Tín hiệu đầu vào | Phân analog |
Kháng: Kháng nhiệt tiêu chuẩn (kháng áp lực từ xa như Pt100, Cu50)
Các cặp galvanic: các cặp nhiệt tiêu chuẩn (B, S, K, E, J, T, WRe, v.v.)
Dòng điện: 0 ~ 10mA, 4 ~ 20mA, 0 ~ 20mA, vv (đối kháng đầu vào ≤ 250Ω) |
| Phạm vi đo | -1999~9999 | |
| Độ chính xác | 00,2% FS ± 1 hoặc 0,5% FS ± 1 | |
| Nghị quyết | 1, 0.1, 0.01 hoặc 0.001 | |
| Trả thù nhiệt độ | 0 ~ 50 | |
| Phương pháp hiển thị |
-19999~9999 hiển thị giá trị đo -19999~9999 hiển thị giá trị thiết lập 0~100% giá trị đo hiển thị cột ánh sáng Hiển thị trạng thái hoạt động LED |
|
| Độ chính xác của cột ánh sáng | Độ chính xác hiển thị cột ánh sáng là 1% | |
| Phương pháp kiểm soát | Vị trí ON / OFF với phản ứng ngược | |
| Tín hiệu đầu ra |
Phân analog đầu ra
|
DC 0-5V (năng lượng tải ≤ 250Ω) DC 1 ~ 5V (năng lượng tải ≤ 250Ω) DC 0 ~ 10mA (năng lượng tải ≤ 750Ω) DC 4 ~ 20mA (năng lượng tải ≤ 500Ω) |
|
Chuyển đổi đầu ra
|
Khả năng điều khiển rơle - Rơle ON/OFF với phản ứng ngược Khả năng tiếp xúc: AC220V / 3A; DC24V / 6A (trọng tải)
Nguồn ra silicon có thể điều khiển-SCR (nhịp đập không vượt qua có thể điều khiển), có thể kích hoạt silicon có thể điều khiển: 400V / 100A
Khả năng phát ra rơle trạng thái rắn - SSR (dấu hiệu điều khiển rơle trạng thái rắn), 6 ~ 24 / 30mA (điện áp không thể điều chỉnh) |
|
|
Truyền thông đầu ra
|
Chế độ giao diện - Giao diện giao tiếp hai chiều hàng loạt tiêu chuẩn: RS-485, RS-232C, RS-422, v.v. | |
| Sản lượng thức ăn | DC24V, công suất tải ≤30mA | |
| Phương pháp kiểm soát |
Tùy chọn điều khiển giới hạn 1 ~ 4, chỉ số LED. Chế độ điều khiển là Relay ON / OFF với phản ứng ngược (người dùng có thể tự do thiết lập nó)
|
|
| độ chính xác điều khiển | ± 1 | |
| Chế độ báo động | Bạn có thể chọn 1 ~ 4 báo động giới hạn, chỉ báo LED. chế độ điều khiển là Relay ON / OFF với phản ứng ngược (người dùng có thể đặt nó tự do) | |
| Độ chính xác báo động | ± 1 | |
| Trả thù nhiệt độ | Tỷ lệ nhiệt độ tự động số 0 ̊5 ̊C | |
| Cài đặt tham số |
• Thiết lập kỹ thuật số • Giá trị thiết lập tham số được giữ vĩnh viễn khi tắt điện • Giá trị cài đặt tham số Khóa mật khẩu |
|
| Phương pháp bảo vệ |
• Cảnh báo ngắt mạch đầu vào (khi thermocouple hoặc kháng cự được nhập), đầu ra rơle, chỉ báo LED • Cảnh báo đầu vào trên/dưới phạm vi • Khởi động lại điện năng tự động • Làm việc bất thường tự động thiết lập lại (con chó canh) |
|
| Truyền thông trực tuyến | Giao thức giao tiếp là một hệ thống hai dây, một hệ thống ba dây hoặc một hệ thống bốn dây (ví dụ: RS485, RS232C, RS422, vv) cũng có thể được yêu cầu đặc biệt bởi người dùng.Tỷ lệ baud của 300 đến 9 6 0 0 bps có thể được thiết lập tự do bởi các thông số nội bộ của thiết bị. Giao diện và đơn vị chính được tách bằng quang điện, và khoảng cách liên lạc có thể đạt đến 1,2 km. Hệ thống áp dụng chế độ liên lạc master-slave.Toàn bộ vòng kiểm soát chỉ cần một hai (baCác máy tính trên có thể gọi số thiết bị được thiết lập bởi người dùng, và gọi hiện trường của mỗi dụng cụ bất cứ lúc nào.và có thể được sử dụng để thiết lập các thông số nội bộ của thiết bịĐược trang bị bộ thu thập dữ liệu và phần mềm điều khiển công nghiệp, nó có thể nhận ra giao tiếp trực tuyến giữa nhiều thiết bị và một hoặc nhiều máy vi tính. | |
| Môi trường sử dụng |
• Nhiệt độ môi trường 0 ̊5 ̊C • Độ ẩm tương đối ≤ 85 RH • Tránh khí ăn mòn mạnh |
|
| Cung cấp điện |
Loại bình thường: • C 220 V + 10 - 15 % (50 Hz ± 2 Hz nguồn điện tuyến tính) Loại đặc biệt: • Một C 90 ~ 260 V - chuyển động điện • D C 24 V ± 2 V - nguồn điện tắt |
|
| Tiêu thụ năng lượng |
• ≤5 W (A C 220 V nguồn điện tuyến tính) • ≤4 W (A C 90 V ~ 265 V nguồn điện chuyển đổi) • ≤4 W (D C 4 V nguồn cung cấp điện) |
|
| Trọng lượng | 420g (năng lượng tuyến AC220V) | |
Kích thước
Kích thước lỗ quay số (trong mm)
-C80.T880 series (hình ngang)
-C40 series (hình ngang)
-C70 series (hình ngang)
-C10 series (hình ngang)

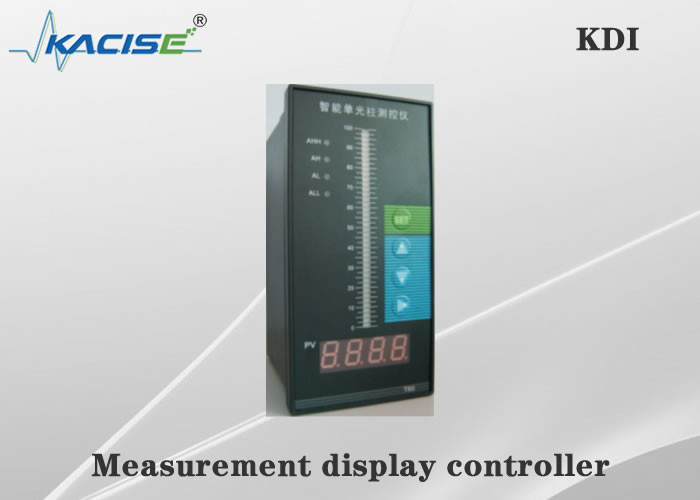

-S80.ST80 Series (Vertical)
-Series S40 (Vertical)
- C90 Series
Thông tin đặt hàng
| Mô hình | Mã | Mô tả | |||||||||
| KID... | |||||||||||
| Tính năng ngoại hình |
C S |
Thiết bị hiển thị theo chiều ngang (Lưu ý 1) Thiết bị hiển thị dọc (Lưu ý 1) |
|||||||||
| Kích thước |
1 4 7 8 9 |
48 x 48mm 96 X 48mm (phẳng) 48 X 96mm (dọc) 72 x 72mm 160 X 80mm (phẳng) 80 X160mm ((vertical) 96 x 96mm |
|||||||||
| Kiểm soát |
01 03 04 |
Màn hình đo Kiểm soát giới hạn đôi Bốn điều khiển giới hạn hoặc bốn hiệu suất báo động giới hạn (Lưu ý 2) |
|||||||||
| phương pháp truyền thông | Xem "Phương pháp giao tiếp" | ||||||||||
| Sản lượng | Xem "Phương pháp đầu ra thiết bị" | ||||||||||
| Nhập | Xem "Định mã lựa chọn kiểu đầu vào" | ||||||||||
| Phương pháp báo động đầu tiên |
N H L |
Không báo động (có thể bỏ qua) Điều khiển giới hạn trên / báo động (bốn điều khiển giới hạn / báo động 2H lưu ý 2) Điều khiển giới hạn dưới / báo động (bốn điều khiển giới hạn / báo động 2L lưu ý 2) |
|||||||||
| Phương pháp báo động thứ hai |
N H L |
Không báo động (có thể bỏ qua) Điều khiển giới hạn trên / báo động (bốn điều khiển giới hạn / báo động 2H lưu ý 2) Điều khiển giới hạn dưới / báo động (bốn điều khiển giới hạn / báo động 2L lưu ý 2) |
|||||||||
| Sản lượng thức ăn | P | Điện năng cung cấp DC24V | |||||||||
| Cung cấp điện |
W T |
Nguồn cung cấp điện DC24V Nguồn cung cấp điện AC90 ~ 265V (nguồn cung cấp điện chuyển đổi) Nguồn cung cấp điện AC220V (nguồn cung cấp điện tuyến tính có thể bị bỏ qua) |
|||||||||
