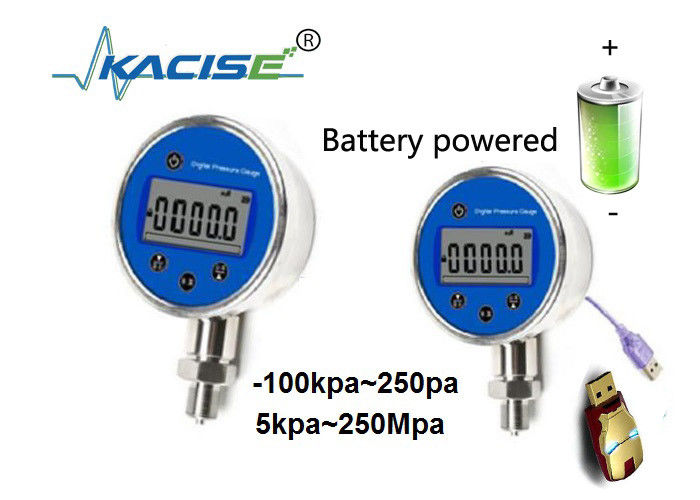

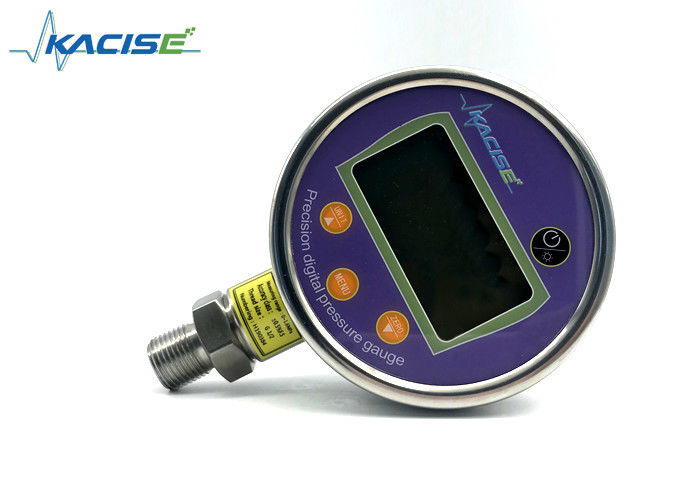

Đồng hồ đo áp suất kỹ thuật số pin có thể sạc lại IP66 với cảm biến áp suất và bộ ghi dữ liệu có độ chính xác cao

1. Tổng quan

Đồng hồ đo áp suất kỹ thuật số chính xác KPG201C sử dụng mạch tích hợp quy mô lớn công suất thấp có độ chính xác cao làm thiết bị lõi, chủ yếu bao gồm chip đo có độ chính xác cao, mạch bảo vệ sạc pin, cảm biến và mạch xử lý tín hiệu.

Sản phẩm sử dụng bộ vi xử lý để tự động bù và hiệu chỉnh độ lệch 0, phi tuyến tính của thiết bị, v.v. và sử dụng các thiết bị hiệu suất cao như cảm biến áp suất có độ ổn định cao để đảm bảo độ chính xác và độ tin cậy của thiết bị. Đồng hồ có thể tự thiết lập các tham số chức năng khác nhau, ứng dụng linh hoạt và có thể chọn nhiều chức năng khác nhau. Có thể lưu trữ tối đa 11000 mẩu dữ liệu và thời gian lưu trữ có thể tự cài đặt.

2. Tính năng

1. Các thông số khác nhau có thể được đặt theo yêu cầu của người dùng mọi lúc, mọi nơi và ứng dụng rất linh hoạt và thuận tiện.
2. Đồng hồ đo áp suất chức năng đặc biệt có thể được tùy chỉnh theo yêu cầu của người dùng.
3. Phần mềm thực hiện bù nhiệt độ với độ chính xác cao và nhiệt độ hoạt động rộng.

3. Thông số

4. Bảng hiển thị và phím

1, Mô tả nút

• Nút "Nguồn": <1> Dùng để bật, tắt đồng hồ đo áp suất;
• <2> Thoát khỏi giao diện cài đặt.
• Nút "Menu": <1> Nhấn và giữ để vào giao diện mật khẩu;
• <2> Bấm nhanh để vào trạng thái liên lạc.
• Nút “Không”: <1> Nhấn nút này để tự động điều chỉnh áp suất bù bằng 0;
• <2> Thiết lập chức năng hạ giao diện.
• Nút "Đèn nền": <1> Nhấn nhanh để bật và tắt nền;
• <2> Chức năng Up khi ở giao diện cài đặt;
• <3> Nhấn và giữ để vào và thoát trạng thái lưu trữ.

2. Hiển thị mô tả

5. Hiệu chuẩn

Nếu màn hình áp suất không chính xác và cần phải hiệu chỉnh áp suất, hãy liên hệ với công ty và giải thích cho chuyên gia.

Lưu ý: Những người không có chuyên môn không được phép hiệu chỉnh đồng hồ đo áp suất để tránh làm hỏng đồng hồ đo áp suất nghiêm trọng.

6. Cách sử dụng chức năng cơ bản

1. Bật và tắt nguồn

Bấm nhanh “nguồn” để bật và tắt máy đo. Sau khi bật nguồn, màn hình sẽ hiển thị phạm vi của đồng hồ đo áp suất.

2. Bật và tắt đèn nền

Bấm nhanh “đơn vị” để bật/tắt đèn nền và màu trắng. Đèn nền tự động tắt sau 5 giây.

3. Áp lực rõ ràng

Nhấn cổng áp suất của đồng hồ đo áp suất vào khí quyển. Nếu giá trị đo áp suất hiện tại nằm trong phạm vi hiệu chuẩn bằng 0, hãy nhấn “zero” để xóa giá trị đo được. Nếu thành công, “CAL-0” sẽ được hiển thị.

4. Ghi dữ liệu

Nhấn và giữ “unit” trong khoảng 5 giây để bắt đầu/dừng chức năng ghi dữ liệu của đồng hồ đo áp suất. Xem mô tả của màn hình, nếu dấu lưu trữ hiển thị, điều đó có nghĩa là nó hiện đang ở trạng thái lưu trữ, nếu không nó sẽ không được lưu trữ. Nếu bình chứa đầy, đồng hồ đo áp suất sẽ hiển thị “FULL”.

Lưu ý: Trạng thái lưu trữ sẽ tự động thoát sau khi khởi động lại.

5. Giao tiếp

Trước khi giao tiếp, trước tiên hãy kết nối đồng hồ đo áp suất với máy tính, sau đó nhấn nút menu để vào thao tác USB ban đầu. Nếu hiển thị “OK” thì phần mềm máy tính sẽ được mở để thực hiện bước tiếp theo. Nếu "LOAD" hiển thị trong vài giây, sau đó hiển thị "ERR-C" trong vài giây rồi quay lại giao diện bình thường thì bị lỗi. Lúc này, bạn có thể thay đổi đường truyền liên lạc hoặc khởi động lại đồng hồ đo áp suất để hoạt động trở lại. Sau khi truyền dữ liệu xong, nhấn phím mở để trở về giao diện bình thường.

Lưu ý: Sau khi vào trạng thái giao tiếp, đồng hồ đo áp suất sẽ tự động thoát khỏi trạng thái lưu trữ.

7. Hướng dẫn cài đặt menu

1). vào thực đơn

Trước khi vào menu cài đặt, bạn phải nhập mật khẩu của mình và mật khẩu là “503”. Phương thức hoạt động như sau:

1. Nhấn và giữ nút menu khoảng 5 giây, màn hình hiển thị giao diện nhập mật khẩu “P---”; mật khẩu được nhập từ trái sang phải;

2. Khi nhập, phím lên là số +, phím xuống là số -, phím menu được xác định theo số và nhập mật khẩu "503" để vào giao diện cài đặt.

Lưu ý: Nếu nhập sai mật khẩu sẽ hiển thị “Err-0” và trở về giao diện bình thường.

2). đặt các tùy chọn menu

Có 2 lựa chọn trong menu cài đặt, đó là:

• 1-Int
• 2-Mod

Giải thích như sau:

1. <1-Int> Thực hiện mục này để đặt khoảng thời gian lưu trữ;
2. <2-Mod> Thực hiện mục này để cài đặt chế độ của đồng hồ đo áp suất.

Nhấn phím “đèn nền” và “không” để chọn hai tùy chọn trên, nhấn nút “Menu” để vào cài đặt mục đã chọn và nhấn nút “Tắt máy” để quay lại giao diện bình thường.

3). đặt khoảng thời gian lưu trữ

Sau khi vào giao diện này, khoảng thời gian lưu trữ hiện tại (tính bằng giây) sẽ được hiển thị. Nhấn nút “Menu”, chữ số đầu tiên nhấp nháy, nhấn phím “Đèn nền” và “Sửa số 0” để cộng/trừ số. Bit đầu tiên được thiết lập. Sau đó, nhấn nút “Menu” để vào cài đặt thứ hai. Sau khi cài đặt xong, nếu số nằm trong khoảng (1-7200) thì sẽ lưu trữ và quay về giao diện trước đó. Lúc này, việc thiết lập đã hoàn tất. Nếu nó nằm ngoài phạm vi, nó sẽ được hiển thị. "Err-0" và quay lại giao diện trước đó, đây vẫn là dữ liệu cài đặt cuối cùng. Nhấn nút "Tắt máy" bất kỳ lúc nào để thoát khỏi thao tác hiện tại và quay lại màn hình trước đó.

Lưu ý: Tốc độ đo mặc định của thiết bị là 0010 (10 giây một lần)

4). cài đặt chế độ

Sau khi vào giao diện này sẽ hiển thị chế độ hiện tại. Nhấn “Đèn nền” hoặc “Không” để chuyển chế độ. Sau khi chọn xong nhấn nút “Menu” để hoàn tất thiết lập và quay về giao diện trước đó.

Chọn Mod1, tần số lấy mẫu áp suất của đồng hồ đo áp suất là 1 giây;

Chọn Mod2, tần số lấy mẫu áp suất của đồng hồ đo áp suất là khoảng thời gian lưu trữ đã đặt.

Mũi tên lên là cờ chế độ, được hiển thị dưới dạng Mod2 và không được hiển thị dưới dạng Mod1.

Trong trường hợp bình thường, nếu bạn muốn kiểm tra đồng hồ đo áp suất, bạn có thể sử dụng Mod1. Tần số lấy mẫu áp suất của Mod2 có liên quan đến khoảng thời gian lưu trữ đã đặt.

Lưu ý: Khi sử dụng chức năng lưu trữ, nên sử dụng Mod2 để kéo dài tuổi thọ pin. Chế độ này có chức năng lưu tự động và tự động chuyển sang chế độ cài đặt trước lần tắt máy cuối cùng sau khi khởi động lại.

8. Vận hành chức năng lưu trữ

1. xóa dữ liệu

   Sau khi vào giao diện nhập mật khẩu, nhập mật khẩu “600”, nhấn nút “Menu”, đồng hồ đo áp suất hiển thị “OK”, quá trình xóa dữ liệu hoàn tất và giao diện bình thường trở lại.

2. xem thời gian

   Sau khi vào giao diện nhập mật khẩu, nhập mật khẩu “601”, đồng hồ đo áp suất sẽ lần lượt hiển thị “năm-tháng-ngày-giờ-phút-giây” và tự động trở về giao diện bình thường.

3. xem số lượng hồ sơ

   Sau khi vào giao diện nhập mật khẩu, nhập mật khẩu “602”, đồng hồ đo áp suất sẽ hiển thị số lượng dữ liệu đang lưu trữ và tự động trở về giao diện bình thường.

9. Cài đặt và bảo trì

1. cài đặt

   1. Đồng hồ nên được lắp đặt trong mặt phẳng ngang thẳng đứng.
   2. Chú ý đến sự phù hợp của phạm vi áp suất khi sử dụng với máy bơm áp lực hoặc các dụng cụ khác.
   3. Ở áp suất 0, nếu màn hình đồng hồ đo áp suất kỹ thuật số khác 0, để đảm bảo độ chính xác của phép đo, vui lòng sử dụng nút “Zero” để thực hiện hiệu chuẩn về 0.
   4. Trước khi lắp đồng hồ kỹ thuật số vào thiết bị, hãy kiểm tra xem đầu cắm có sạch không. Giữ ống sạch sẽ trong quá trình sử dụng.

2. BẢO TRÌ

   1. Dụng cụ này là dụng cụ đo có độ chính xác cao, cần được lựa chọn trong quá trình lưu thông không khí, dễ quan sát, dễ bảo trì và vận hành.
   2. Mặc dù đồng hồ đo áp suất kỹ thuật số có thể vượt quá áp suất 1,2 lần trong quá trình sử dụng nhưng nó sẽ ảnh hưởng đến độ chính xác của phép đo và làm hỏng thiết bị. Người dùng nên sử dụng đồng hồ theo phạm vi.
   3. Khi màn hình LCD của đồng hồ đo áp suất kỹ thuật số chính xác hiển thị điện áp pin là khoảng trống, vui lòng sạc pin ngay lập tức để đảm bảo phép đo hoạt động bình thường. Tắt khi sạc, thời gian sạc là 3 ~ 4 giờ.
