Place of Origin:
China (Mainland)
Hàng hiệu:
Kacise
Chứng nhận:
ISO9001:2008
Model Number:
GR4

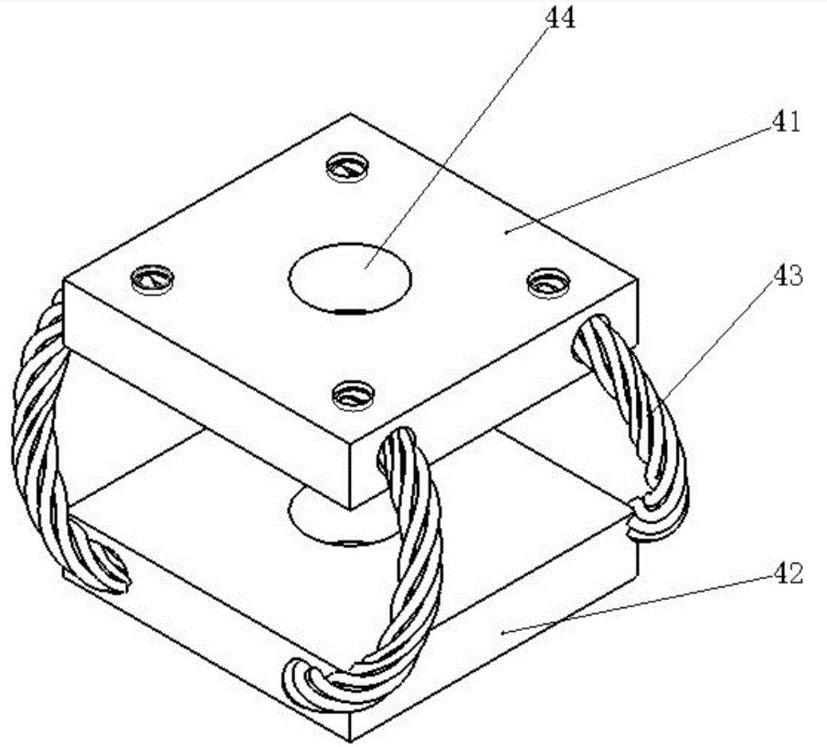

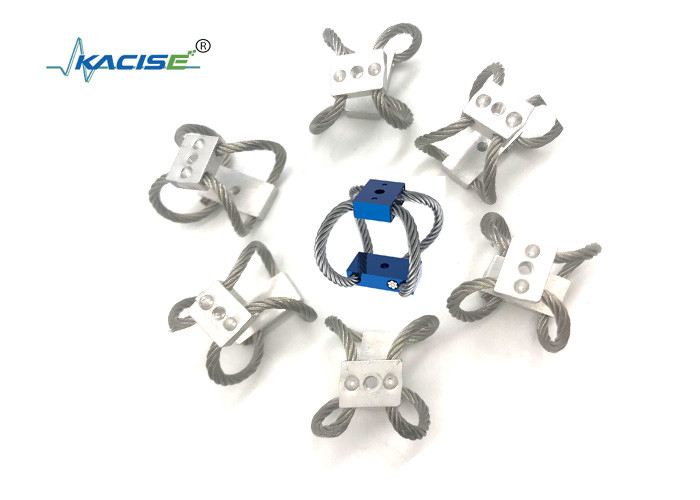

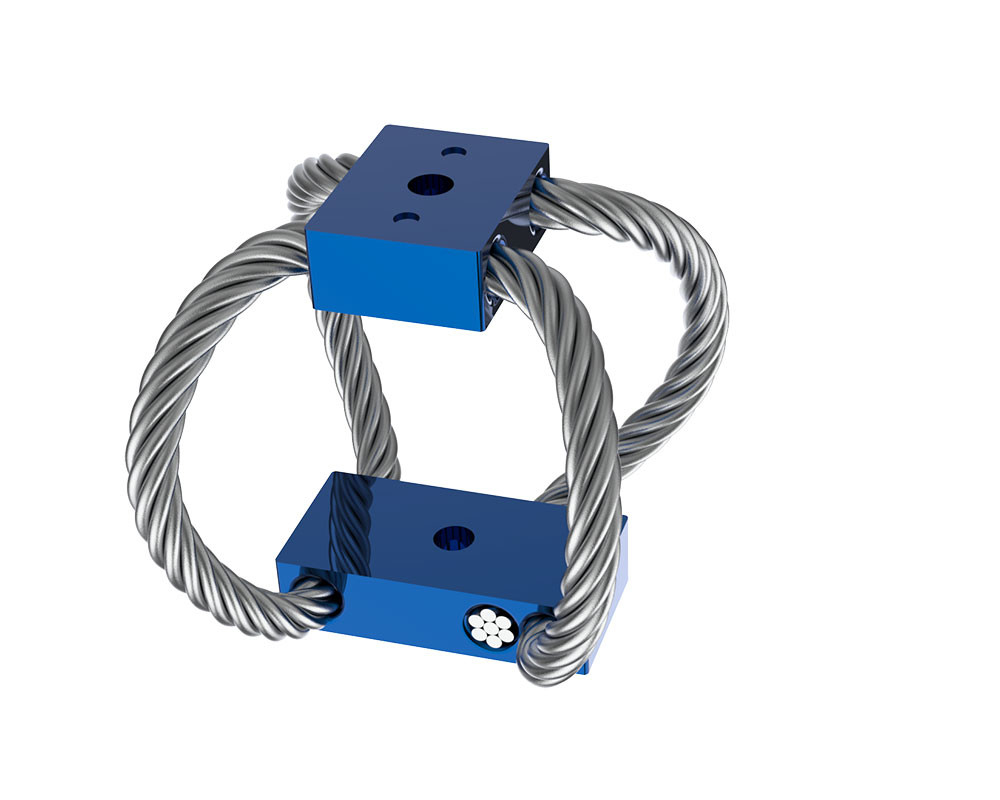

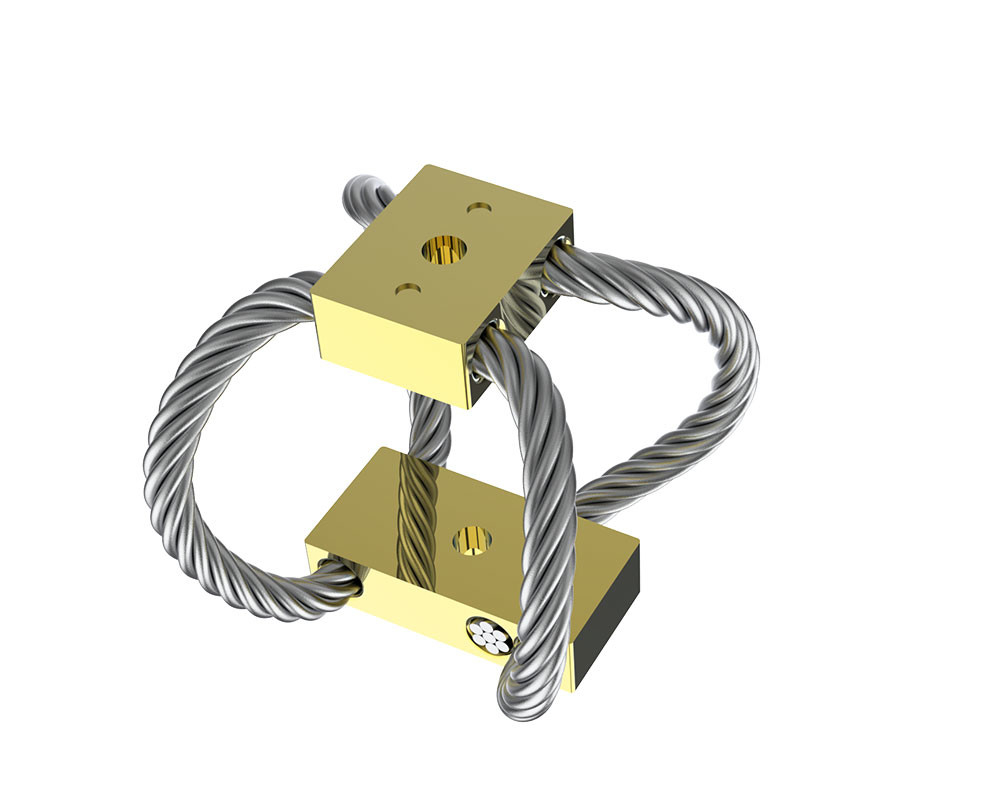

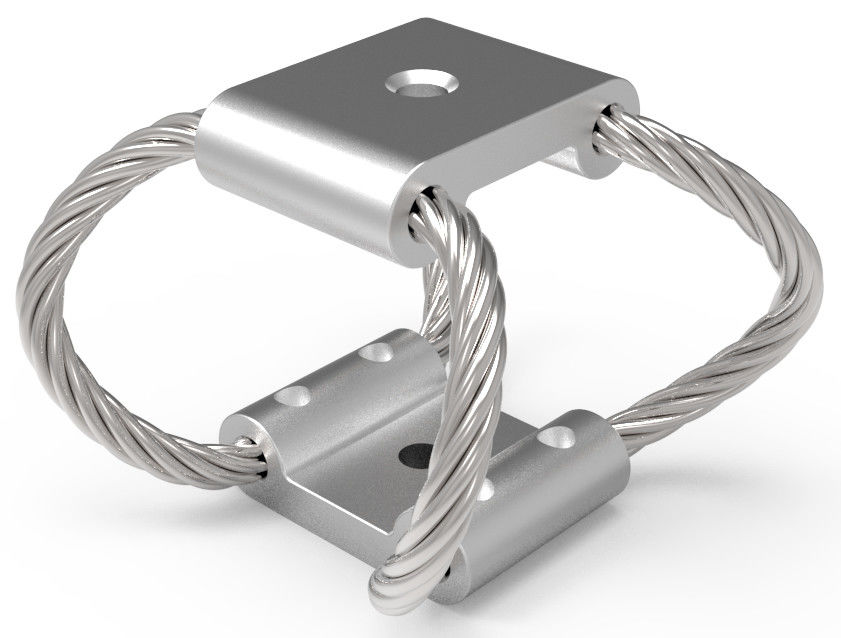

GR4 Camera Exquisite Gimbal Stabilizer Helicopter Drone Động lực sốc cách nhiệt Thép không gỉ Camera Vibration Isol
1Mô tả sản phẩm
GX Compact Wire Rope Isolators có tính năng cài đặt đơn giản, một điểm, cho phép chúng được cài đặt trong hầu hết các ứng dụng. Kích thước nhỏ của chúng cũng cho phép cô lập các thành phần hệ thống riêng lẻ, làm chochúng lý tưởng để sử dụng trong thiết bị nhạy cảm và điện tử. Giống như với các bộ cách ly dây thừng GX tiêu chuẩn của chúng tôi,GX Compact Wire Rope Isolators có thiết kế kim loại được cấp bằng sáng chế và các thành phần đảm bảo độ tin cậy tối đa, bất kể yêu cầu nhiệt độ hoặc nền,và đó có thể giúp đáp ứng MILSPECS tương tự như những người của chúng tôi dây dây thừng Isolator loạt. Vui lòng tham khảo thông tin kích thước của chúng tôi về cách ly dây thép nhỏ gọn.
2. Parameter
Bảng tham số kích thước
| Mô hình | Chiều cao ± 1,5 mm | Độ rộng (mm) | Trọng lượng (kg) | MountingOptions | Thru Hole ((mm)) | Sợi (mm) | C Ốp |
| GR4-100 | 42 | 47 | 0.63 | A,B,C,D,E,S | φ7 | M6x1.0 | 90 |
| GR4-200 | 53 | 54 | 0.63 | ||||
| GR4-300 | 60 | 59 | 0.68 | ||||
| GR4-400 | 75 | 58 | 0.77 |
Bảng 1 Các thông số kỹ thuật của loạt GR4
| Mô hình | Trọng lượng tĩnh tối đa ((N) | Max Deflection ((mm) | Kv (Vibration) ((KN/m) | Ka (Shock) (KN/m) |
| GR4-100 | 24 | 19.6 | 12 | 5.8 |
| GR4-200 | 18 | 29.7 | 6 | 2.5 |
| GR4-300 | 13 | 35.8 | 4.4 | 1.6 |
| GR4-400 | 6.7 | 49.3 | 2.2 | 0.7 |
Bảng 2 GR4 45° nén/đánh lăn
| Mô hình | Trọng lượng tĩnh tối đa ((N) | Max Deflection ((mm) | Kv (Vibration) ((KN/m) | Ka (Shock) (KN/m) |
| GR4-100 | 11 | 19.3 | 6.4 | 2.8 |
| GR4-200 | 6.7 | 29.5 | 3.1 | 1.1 |
| GR4-300 | 5.3 | 37.1 | 2.2 | 0.7 |
| GR4-400 | 3.6 | 52.3 | 1.1 | 0.4 |
Bảng 3 GR4 Trọng lượng cắt/đánh cuộn
| Mô hình | Trọng lượng tĩnh tối đa ((N) | Max Deflection ((mm) | Kv (Vibration) ((KN/m) | Ka (Shock) (KN/m) |
| GR4-100 | 8.5 | 17.3 | 1.9 | 1.9 |
| GR4-200 | 7.1 | 26.4 | 1.1 | 1.1 |
| GR4-300 | 5.3 | 33.3 | 0.7 | 0.7 |
| GR4-400 | 3.3 | 47 | 0.4 | 0.5 |
3. Đặc điểm
● Được thiết kế giống như sản xuất của Pháp
● Tính năng có khối lượng và trọng lượng ít hơn
● Với các ký tự của độ cứng và ma sát thay đổi ba chiều
● Được sử dụng rộng rãi trên các thiết bị nhỏ
4. Phòng ứng dụng
| Ứng dụng | Thiết bị điển hình | Bảo vệ khỏi | Ưu điểm hoạt động |
| Trên tàu | Điện tử, Máy tính, Máy |
Vụ nổ, Động lực nội tại, Bão |
Tuổi thọ dài, không cần bảo trì, Nhiệt độ cực đoan, Kháng ăn mòn, Bảo vệ tất cả các trục |
| Xe địa hình khó khăn | Thiết bị, máy phát điện, Điện tử |
Địa hình gồ ghề, Tình trạng đường không tốt, Va chạm |
Tuổi thọ dài, không cần bảo trì, Nhiệt độ cực đoan, Ozone, Chức năng phóng xạ, bức xạ UV |
| Máy bay | Điện tử, Máy tính | Chuẩn bị G cao. Địa cánh khó khăn, không khí hỗn loạn |
Nhiệt độ và độ cao cực đoan, nhẹ |
| Thùng chứa vận chuyển | Kính quang, dụng cụ, tên lửa, điện tử |
Chuyển tiếp, xử lý, thả, Nạp hàng/Dùng hàng |
Tuổi thọ dài, không cần bảo trì, Tiếp xúc với độ ẩm, Sử dụng nhiều lần |
| Thiết bị công nghiệp |
Máy ly tâm, máy sấy, máy bơm |
Trọng lượng động không cân bằng, Đòn búa chất lỏng, rung động nội tại, yếu cơ sở. |
Tuổi thọ dài, không cần bảo trì, Môi trường ăn mòn |
| Thiết bị đạn dược |
Máy phóng tên lửa, Tank pháo binh, điều khiển máy tính, điện tử |
Địa hình khắc nghiệt, đường sắt, giao thông. | Không cần bảo trì, nhiệt độ cực đoan, nổ gần đó |
| Thiết bị y tế |
Thiết bị cơ khí cần thiết cho việc chăm sóc bệnh nhân |
Vibration từ các bộ phận di chuyển, xe tải di động-Xúc xích vận chuyển | Không bảo trì, không khí thải, có thể khử trùng |
| Khẩu khói |
Chimney, Scrubbers, Thiết bị đo |
Gió gây cộng hưởng tần số, khí đống gây nhiễu loạn gần máy lọc, vv |
Không bảo trì, nhiệt độ cực đoan, môi trường ăn mòn |
