Nguồn gốc:
Trung Quốc
Hàng hiệu:
KACISE
Chứng nhận:
CE
Model Number:
M18 KUS1000
Băng hình
Băng hình
Băng hình
| Thuộc tính | Giá trị |
|---|---|

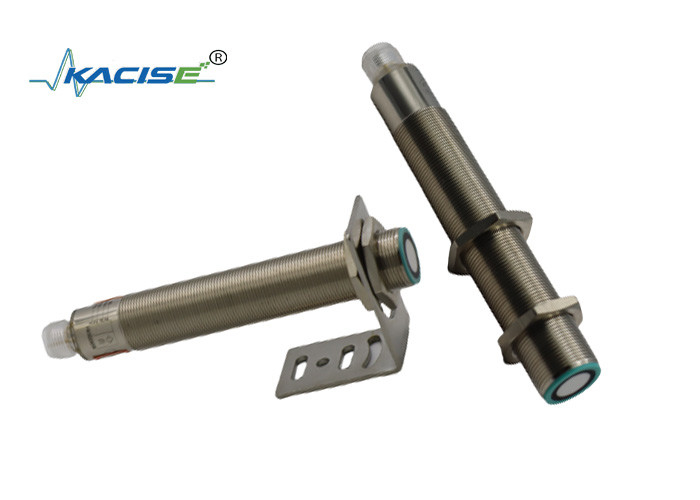

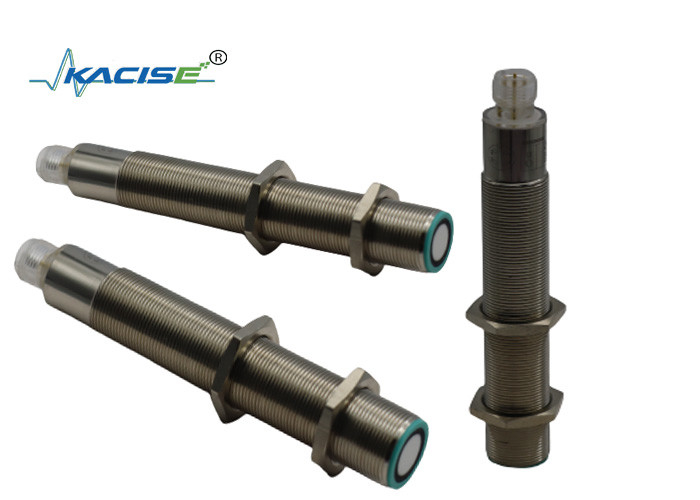

| Sản phẩm | Cảm biến khoảng cách siêu âm |
| Phạm vi phát hiện | 50mm~1000mm |
| Tần số đầu dò | 40KHZ |
| Điện áp hoạt động | 24VDC |
| Giới hạn điện áp làm việc | 3.6VDC~30VDC |
| cấp IP | IP67 |
| đầu ra | RS232/RS485 |
| Phạm vi cảm biến | 100...1000mm |
| Khu vực không sử dụng được | 0...100mm |
| Tấm mục tiêu tiêu chuẩn | 100 mm x 100 mm |
| Tần số đầu dò | khoảng 220 kHz |
| Độ trễ phản hồi | khoảng 50 mili giây |
| Chỉ số | Ý nghĩa trạng thái |
|---|---|
| LED màu xanh | Bật nguồn |
| đèn LED màu vàng | Chỉ báo trạng thái chuyển đổi (nhấp nháy: đã phát hiện đối tượng chức năng chương trình) |
| đèn LED màu đỏ | Đỏ vĩnh viễn: Lỗi Nhấp nháy: chức năng chương trình, không phát hiện được đối tượng |
| Điện áp hoạt động UB | 15...30 V DC, độ gợn 10% SS |
| Dòng điện không tải I0 | ≤ 45 mA |
| Kiểu đầu vào | 1 đầu vào TEACH-IN |
| Phạm vi hoạt động | A1: -UB...+1V, A2: +6V...+UB |
| Trở kháng đầu vào | > 4,7 kΩ |
| Xung chương trình TEACH-IN | ≥ 1 giây |
| Loại đầu ra | 1 công tắc đầu ra E4, NPN NO/NC, có thể lập trình |
| Dòng điện hoạt động định mức Ie | 200 mA, bảo vệ ngắn mạch/quá tải |
| Cài đặt mặc định | Điểm chuyển mạch A1:70mm, Điểm chuyển mạch A2: 800mm |
| Giảm điện áp | 2,5 V |
| Lặp lại độ chính xác | 1% |
| Tần số chuyển đổi f | ≤ 13Hz |
| Độ trễ phạm vi H | 2% khoảng cách hoạt động đã đặt |
| Ảnh hưởng nhiệt độ | ± 1,5% giá trị toàn thang đo |
| Nhiệt độ môi trường xung quanh | -25...70oC(248...343K) |
| Nhiệt độ bảo quản | -40...85oC(233...358K) |
| Sự liên quan | Đầu nối V1(M12*1),4 chân |
| mức độ bảo vệ | IP67 |
| Nhà ở vật chất | Đồng thau, mạ niken |
| đầu dò | Hỗn hợp quả cầu nhựa/thủy tinh rỗng; bọt polyurethane, phủ PBT |
Cảm biến siêu âm có đầu ra chuyển đổi với hai điểm chuyển đổi có thể dạy được. Chúng được thiết lập bằng cách cấp điện áp nguồn - UB hoặc + UB vào đầu vào TEACH-IN trong ít nhất 1 giây. Đèn LED cho biết cảm biến có nhận dạng được mục tiêu trong quy trình TEACH-IN hay không.
Điểm chuyển đổi chỉ có thể được điều chỉnh trong vòng 5 phút sau khi bật nguồn. Để thay đổi cài đặt, hệ thống phải được khởi động lại.
| Cách thức | Thủ tục |
|---|---|
| Chế độ cửa sổ TEACH-IN, chức năng mở bình thường | 1. Đặt mục tiêu ở gần điểm chuyển đổi 2. Điểm chuyển mạch TEACH-IN A1 với - UB 3. Đặt mục tiêu tới điểm chuyển đổi xa 4. Điểm chuyển mạch TEACH-IN A2 với + UB |
| Chế độ cửa sổ TEACH-IN, chức năng thường đóng | 1. Đặt mục tiêu tới điểm chuyển đổi xa 2. Điểm chuyển mạch TEACH-IN A2 với - UB 3. Đặt mục tiêu ở gần điểm chuyển đổi 4. Điểm chuyển mạch TEACH-IN A1 với +UB |
| Điểm chuyển mạch TEACH-IN, chức năng thường mở | 1. Đặt mục tiêu ở gần điểm chuyển đổi 2. Điểm chuyển mạch TEACH-IN A1 với - UB 3. Che cảm biến hoặc loại bỏ đồ vật 4. Điểm chuyển mạch TEACH-IN A2 với + UB |
| Điểm chuyển mạch TEACH-IN, chức năng thường đóng | 1. Che cảm biến hoặc loại bỏ đồ vật 2. Điểm chuyển mạch TEACH-IN A2 với - UB 3. Đặt mục tiêu ở gần điểm chuyển đổi 4. Điểm chuyển mạch TEACH-IN A1 với +UB |
| Chế độ vận hành | Đèn LED màu đỏ | Đèn LED màu vàng |
|---|---|---|
| Điểm chuyển đổi TEACH-IN Đã phát hiện đối tượng | tắt | nhấp nháy |
| Không phát hiện thấy vật thể nào | nhấp nháy | tắt |
| Đối tượng không chắc chắn (TEACH-IN không hợp lệ) | TRÊN | tắt |
| Hoạt động bình thường | tắt | Chuyển đổi trạng thái |
| Lỗi | TRÊN | Trạng thái trước đó |
Khi lắp đặt cảm biến ở môi trường dưới 0oC, phải thực hiện các biện pháp bảo vệ thích hợp. Để lắp trực tiếp vào các lỗ bằng đai ốc thép, cảm biến phải được cố định ở giữa ren vỏ.
