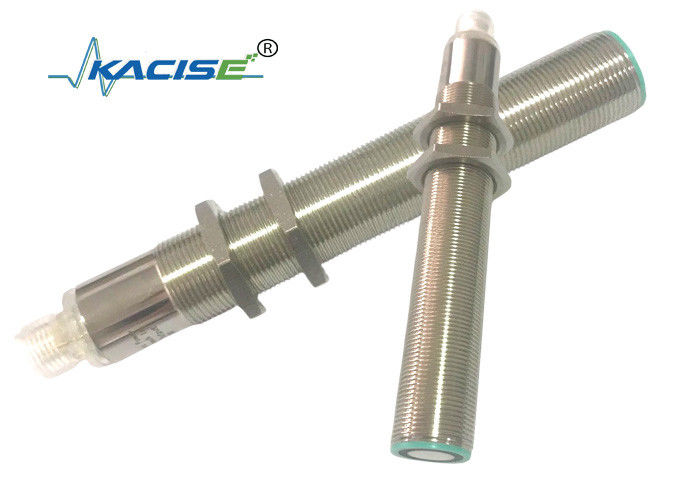

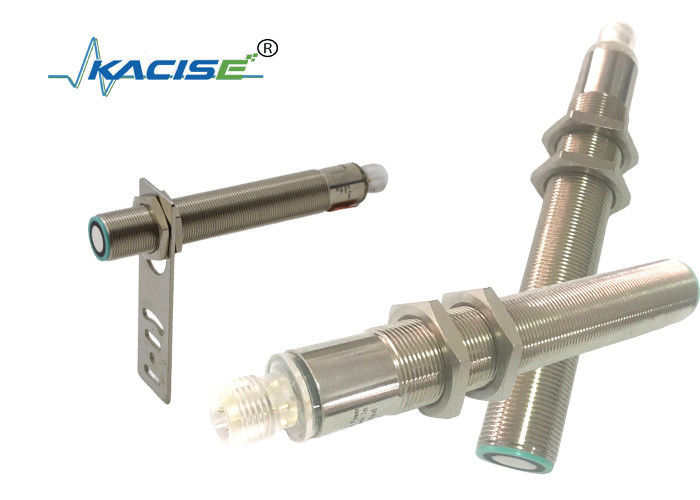

RS485 Output Ultrasonic Level Sensor với phạm vi phát hiện 50mm-1000mm và bảo vệ IP67 để giám sát bể nước lỏng

Cảm biến siêu âm có đầu ra chuyển đổi với hai điểm chuyển đổi có thể dạy được. Chúng được thiết lập bằng cách cấp điện áp nguồn - UB hoặc + UB vào đầu vào TEACH-IN. Điện áp nguồn phải được cấp vào đầu vào TEACH-IN trong ít nhất 1 giây. Đèn LED cho biết cảm biến có nhận dạng được mục tiêu trong quy trình TEACH-IN hay không. Điểm chuyển mạch A1 được dạy với - UB,A2 với +UB. Có thể cài đặt tám chức năng đầu ra khác nhau. Điểm chuyển mạch, Chỉ cài đặt khoảng cách sau khi bật nguồn. Đồng hồ bên trong có thể đảm bảo không thể thay đổi sau 5 phút khi bật nguồn. Nếu muốn thay đổi điểm chuyển mạch, người dùng chỉ có thể thiết lập khoảng cách yêu cầu sau khi khởi động lại nguồn.

Chế độ cửa sổ TEACH-IN, chức năng mở bình thường
- Đặt mục tiêu ở gần điểm chuyển đổi
- Điểm chuyển mạch TEACH-IN A1 với - UB
- Đặt mục tiêu đến điểm chuyển đổi xa
- Điểm chuyển mạch TEACH-IN A2 với + UB
Chế độ cửa sổ TEACH-IN, chức năng thường đóng
- Đặt mục tiêu đến điểm chuyển đổi xa
- Điểm chuyển mạch TEACH-IN A2 với - UB
- Đặt mục tiêu ở gần điểm chuyển đổi
- Điểm chuyển mạch TEACH-IN A1 với + UB
Điểm chuyển mạch TEACH-IN, chức năng thường mở
- Đặt mục tiêu ở gần điểm chuyển đổi
- Điểm chuyển mạch TEACH-IN A1 với - UB
- Dùng tay che cảm biến hoặc loại bỏ tất cả đồ vật
từ phạm vi cảm biến
-TEACH-IN điểm chuyển mạch A2 với + UB
Điểm chuyển mạch TEACH-IN, chức năng thường đóng
- Dùng tay che cảm biến hoặc tháo toàn bộ
đối tượng trong phạm vi cảm biến
- Điểm chuyển mạch TEACH-IN A2 với - UB
- Đặt mục tiêu ở gần điểm chuyển đổi
- Điểm chuyển mạch TEACH-IN A1 với + UB
TEAC-IN khoảng trễ lớn, chế độ thường mở
- Đặt mục tiêu ở gần điểm chuyển đổi
- Điểm chuyển mạch TEACH-IN A1 với + UB
- Đặt mục tiêu đến điểm chuyển đổi xa
- Điểm chuyển mạch TEACH-IN A2 với - UB
TEAC-IN khoảng trễ lớn, chế độ thường đóng
- Đặt mục tiêu đến điểm chuyển đổi xa
- Điểm chuyển mạch TEACH-IN A2 với + UB
- Đặt mục tiêu ở gần điểm chuyển đổi
- Điểm chuyển mạch TEACH-IN A1 với - UB
TEACH-IN phát hiện sự hiện diện của đối tượng ở chế độ mở thông thường
- Dùng tay che cảm biến hoặc lấy tất cả đồ vật ra khỏi
phạm vi cảm biến
- Điểm chuyển mạch TEACH-IN A2 với - UB
- Dùng tay che cảm biến hoặc lấy tất cả đồ vật ra khỏi
phạm vi cảm biến
- Điểm chuyển mạch TEACH-IN A2 với + UB
TEACH-IN phát hiện sự hiện diện của đối tượng ở chế độ thường đóng
- Dùng tay che cảm biến hoặc loại bỏ tất cả vật thể khỏi phạm vi cảm biến
- Điểm chuyển mạch TEACH-IN A2 với +UB
- Dùng tay che cảm biến hoặc loại bỏ tất cả vật thể khỏi phạm vi cảm biến
- Điểm chuyển mạch TEACH-IN A2 với -UB
Cài đặt mặc định của điểm chuyển đổi
A1=phạm vi mù, A2=khoảng cách danh nghĩa

Nếu cảm biến được lắp đặt ở nhiệt độ môi trường giảm xuống dưới 0oC, thì nó sẽ hoạt động tốt với các biện pháp bảo vệ. Trong trường hợp lắp trực tiếp cảm biến vào lỗ xuyên qua bằng đai ốc thép, nó phải được cố định ở giữa ren vỏ.
