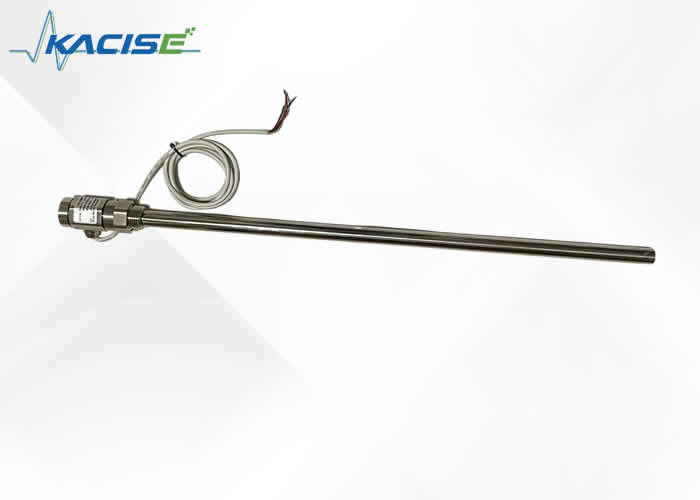

0,1m ~ 3m cảm biến mực nước điện dung Hiệu suất cao và phạm vi rộng
Thuộc tính sản phẩm
| Phạm vi đo lường |
0,1 ~ 3M |
| Phạm vi áp suất |
-0.1MPA ～ 32MPa |
| Phạm vi phát hiện điện dung |
10pf ～ 500pf |
| Cung cấp điện áp |
5 ~ 36 V dc |
| Tín hiệu đầu ra |
4-20ma/rs485 |
| Độ chính xác đo lường |
Cấp 0,1、0,2 、 0,5 、 1 |
| Nhiệt độ môi trường |
-40 85 |
| Độ phân giải khác nhau |
0,1mm |
| Sự ổn định lâu dài |
≤0,1%fs/ năm |
| Lớp bảo vệ |
IP67 |

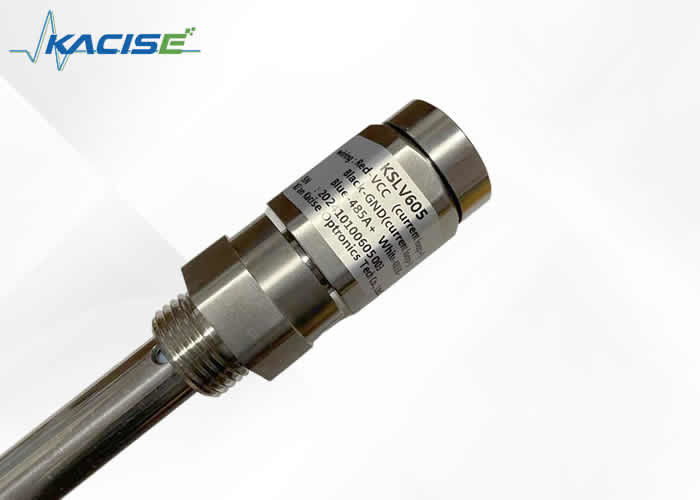

Cảm biến mực nước điện dung KLSV605 với hiệu suất cao và phạm vi rộng
Mô tả chung
Máy đo mức chất lỏng điện dung là một dụng cụ đo sử dụng sự thay đổi điện dung để đo mức độ của môi trường trong thùng chứa. Quá trình đo chủ yếu phụ thuộc vào sự thay đổi điện dung giữa hai điện cực, nghĩa là độ nhạy của thước đo mức chất lỏng điện dung phụ thuộc vào sự khác biệt của hằng số điện môi của hai môi trường, khí và chất lỏng. Việc đo phép đo mức điện dung phải đảm bảo rằng các hằng số điện môi của hai môi trường là nhất quán, nếu không, sự thay đổi của hằng số điện môi sẽ trực tiếp dẫn đến lỗi.
Đặc trưng
- Cấu trúc tốt và phương pháp lắp đặt có thể được áp dụng cho nhiệt độ cao, áp suất cao, ăn mòn mạnh, quá trình kết tinh dễ dàng, chống clogging, chống đóng băng và các vật liệu bột và hạt rắn.
- Nó có thể đo mức chất lỏng của môi trường ăn mòn mạnh, mức chất lỏng của môi trường nhiệt độ cao và mức chất lỏng của hộp kín, không liên quan gì đến độ nhớt, mật độ và áp suất làm việc của môi trường.
Thông số kỹ thuật
| Phạm vi phát hiện |
0,1 3m |
| Phạm vi đo điện dung |
10pf ～ 500pf |
| Sự chính xác |
0,1 lớp, 0,2 lớp, 0,5 lớp, 1 lớp |
| Phạm vi áp suất |
-0.1MPA ～ 32MPa |
| Kháng nhiệt độ thăm dò |
-50 ～ 250 |
| Nhiệt độ môi trường |
-40 85 |
| Nhiệt độ lưu trữ |
-55+125 |
| Tín hiệu đầu ra |
4 ～ 20mA, 485 Truyền thông, v.v. |
| Khoảng cách giao tiếp của cảm biến mức đầu ra không dây |
Dưới 200 mét |
| Điện áp cung cấp điện |
3.3-36V (nguồn cung cấp pin tùy chọn) 5 ～ 36V DC |
| Vật liệu cảm biến cấp |
Thép không gỉ 316, 1GR18NI19TI hoặc PTFE |
| Sự ổn định lâu dài |
≤0,1%fs/năm |
| Nhiệt độ trôi |
0,01%fs/ ℃ (trong phạm vi 0 ～ 70)) |
| Lớp chống nổ |
Exibiict6 |
| Cấp độ bảo vệ |
IP67 |
Kết cấu
Các cảm biến mức chất lỏng điện dung có các cấu trúc khác nhau do các trường hợp và thông số ứng dụng khác nhau, nhưng nói chung, cấu trúc chính của nó có thể được chia thành hai phần, cụ thể là phần cảm biến và phần máy phát. Như hình ảnh cho thấy:
Hình 1: Sơ đồ cấu trúc của cảm biến mức chất lỏng điện dung
A trong hình cho thấy cảm biến, trực tiếp thăm dò vào thiết bị container hoặc các biện pháp trong môi trường đo của ống mét.
B và C trong hình là các mặt bích kết nối pha khí và pha lỏng của dụng cụ đo và điều khiển mức chất lỏng, được sử dụng để kết nối các mặt bích của thiết bị, và chất lỏng và áp suất trong thiết bị được vẽ vào xi lanh đo.
D trong hình cho thấy hình trụ đo của dụng cụ đo và dụng cụ điều khiển mức chất lỏng, có thể tạo thành một điện dung với điện cực cảm biến.
E được hiển thị trong hình là mặt bích nước thải, có thể thường xuyên xả bụi bẩn trong phép đo và dụng cụ điều khiển ở cấp độ chất lỏng ra bên ngoài, giữ cho bên trong ống đo của phép đo mức chất lỏng và dụng cụ điều khiển sạch, và ngăn cảm biến bám vào bụi bẩn.
F được hiển thị trong hình là máy phát, là một thiết bị chuyển đổi từ điện dung sang tín hiệu dòng điện tiêu chuẩn và là phần trung tâm của toàn bộ công cụ đo và điều khiển mức độ lỏng. Chức năng chính của nó là nhận được sự gia tăng thay đổi điện dung do thay đổi mức chất lỏng do cảm biến gửi, và sau đó sau khi chuyển đổi, nó xuất ra tín hiệu dòng điện tiêu chuẩn 4-20MADC. Máy phát này áp dụng các thiết bị tích hợp quân sự, với mức tiêu thụ điện năng thấp, khả năng chống nhiệt độ cao, độ tin cậy mạnh mẽ và đáp ứng các yêu cầu về an toàn nội tại.
Ghi chú:Có một phần niêm phong giữa máy phát và ống đo, bao gồm một số con dấu, có thể đảm bảo rằng môi trường đo được tiếp xúc với cảm biến nhưng sẽ không bị rò rỉ, gây hại. Phần này là một phần niêm phong quan trọng, xin vui lòng không tháo rời nó mà không có sự đồng ý của nhà sản xuất để tránh tai nạn.
Trưng bày

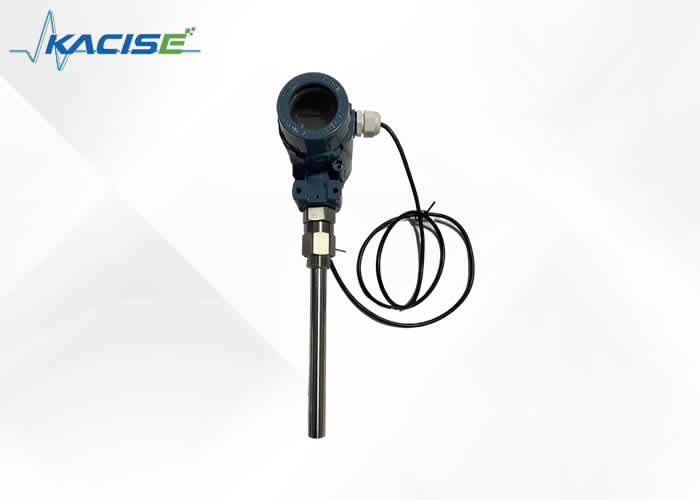

Hình 2: Mô hình hiển thị cảm biến mức chất lỏng điện dung
Dây
KSLV606 (mô hình hiển thị) có hai cách dây: một là rs485, cách còn lại là 4-20ma.
RS485
Hình 3: Sơ đồ nối dây rs485
4-20ma
Hình 4: Sơ đồ nối dây đầu ra 4-20mA bị cô lập
Hình 5: Sơ đồ nối dây đầu ra 2 dây 4-20mA không được phân lập
Sau khi cài đặt, khi sử dụng nó lần đầu tiên, hãy đảm bảo mở van pha khí trước, sau đó mở van pha lỏng để đảm bảo mức chất lỏng sẽ không dao động dữ dội, gây ra lỗi đo.
Ngoài ra, cần đảm bảo rằng các khớp cáp kết nối tiếp xúc tốt và chống ăn mòn. Trong sử dụng lâu dài, hãy chú ý đến việc xả nước thải thường xuyên, để tránh sự tích tụ bụi bẩn và ảnh hưởng đến hiệu suất của thiết bị. Lấy chất lỏng đồng phổ biến, chất lỏng C-carbon, tháp nước nóng Baohe, hồ nước thải và các phương tiện bẩn khác làm ví dụ, nó nên được đảm bảo xả từ 1 đến 2 lần một tuần, trong khi môi trường sạch hơn nên được thải ra 1 đến 2 lần một tháng.
Vỏ máy phát nên được bọc chặt để ngăn nước, môi trường ăn mòn hoặc khí xâm nhập, và nó bị cấm va chạm với lực bên ngoài và tháo dỡ nó bởi những người không chuyên nghiệp.
Có ba phương thức nối dây phổ biến cho máy phát:
Hình 6.2 (a): Sơ đồ nối dây máy phát
Hình 6.2 (b): Sơ đồ nối dây máy phát
Hình 6.2 (c): Sơ đồ nối dây máy phát với ampe kế
Như thể hiện trong hình trên, có ba phương pháp nối dây cho máy phát của dụng cụ đo và điều khiển mức chất lỏng. Hình (a) hiển thị sơ đồ nối dây của máy phát trực tiếp và đồng hồ hiển thị kỹ thuật số. Hình (b) hiển thị sơ đồ nối dây của máy phát và hệ thống điều khiển DCS. Hệ thống điều khiển cung cấp 24V và được kết nối với máy phát. Hình (c) hiển thị sơ đồ kết nối của máy phát được cung cấp bởi hàng rào an toàn. Người dùng có thể tham khảo ba phương thức nối dây trên trong quá trình cài đặt.
Cài đặt
Lắp đặt pha khí và pha lỏng
Hình 7.1: Sơ đồ cài đặt pha khí và pha lỏng
Vì các sản phẩm chỉ khác nhau về thiết kế ngoại hình và vật liệu, nhưng cả hai đều thuộc về công cụ đo và điều khiển mức chất lỏng bên ngoài, các phương pháp cài đặt của cả hai về cơ bản là giống nhau, sẽ được giải thích cùng nhau ở đây. Nói chung, việc cài đặt cực kỳ đơn giản và nhanh chóng, chỉ cần kết nối mặt bích kết nối pha khí-lỏng trên các thiết bị đo và điều khiển mức chất lỏng với mặt bích pha khí-lỏng trên thiết bị, thêm một miếng đệm ở giữa và sửa nó bằng bu lông. .
Ghi chú:Trước khi lắp đặt, hãy chắc chắn làm sạch lỗ bên trong của ống đầu ra trên thiết bị để đảm bảo rằng ống đầu ra của thiết bị không bị cản trở và bề mặt niêm phong của mặt bích vẫn còn nguyên vẹn. Đồng thời, một van có thể được thêm vào giữa mặt bích của dụng cụ đo và dụng cụ điều khiển mức chất lỏng và mặt bích của thiết bị để tạo điều kiện cho việc tháo gỡ và lắp ráp thiết bị trong quá trình bảo trì hoặc thay thế.
Lắp đặt máy đo mức chất lỏng điện dung loại nồi hơi
Hình 7.2: Biểu đồ lắp đặt máy đo mức chất lỏng điện dung loại nồi hơi
Máy đo mức điện dung là một sản phẩm được sử dụng đặc biệt cho túi khí lớn, trung bình và nhỏ và các loại đo mức chất lỏng nhiệt độ cao khác. Nó áp dụng các vật liệu đặc biệt và công nghệ tần số vô tuyến, để toàn bộ máy có thể chạy ổn định trong một thời gian dài trong môi trường nhiệt độ cao. Bởi vì nó được sử dụng đặc biệt trong môi trường nhiệt độ cao, nên cấu trúc và phương pháp lắp đặt của công cụ đo và điều khiển mức độ lỏng khác với các sản phẩm khác.
Trước hết, nó khác với các sản phẩm khác ở chỗ máy phát của nó nằm dưới cảm biến, có một phần niêm phong và phân tán nhiệt từ xi lanh đo đến máy phát, và sau đó xuống là một cánh tay cong 90 độ để dẫn máy phát đến phía cảm biến, đảm bảo rằng máy phát được bảo vệ khỏi nhiệt độ cao. Mặt khác, khi trung bình nhiệt độ cao truyền nhiệt xuống dưới máy phát, trước tiên nó đi qua một phần tản nhiệt đặc biệt, sẽ làm giảm đáng kể nhiệt của nó. Dẫn đầu máy phát vào phía dưới của cảm biến chủ yếu là để ngăn chặn rò rỉ phần niêm phong của cảm biến và ngăn môi trường lan xuống đến phần máy phát dọc theo thành ngoài của xi lanh đo, gây ra mạch ngắn hoặc ăn mòn.
Tóm lại, cấu trúc của đồng hồ đo cấp này có những ưu điểm rõ ràng, đó là lý do tại sao nó có thể chạy ổn định trong một thời gian dài trong môi trường nhiệt độ cao. Để cài đặt, cần lưu ý rằng máy phát ở bên dưới và khoảng cách từ ống nước thải tương đối gần, do đó nó không thể được cài đặt ngược lại. Việc cài đặt như trong Hình 7.2.
Sự định cỡ
Hình 8.1: Sơ đồ thiết lập hiệu chuẩn
Mặc dù việc điều chỉnh tương tự đã được thực hiện trước khi sản phẩm rời khỏi nhà máy, để cho phép người dùng trải nghiệm thêm hiệu suất của sản phẩm của chúng tôi trước khi sử dụng, người dùng nên thực hiện xác minh đơn giản. Bạn có thể loại bỏ toàn bộ bộ dụng cụ để hiệu chuẩn. (Nhưng không tháo rời các bộ phận của sản phẩm của chúng tôi)
Hiệu chuẩn của dụng cụ đo và điều khiển mức chất lỏng bên ngoài được thể hiện trong Hình 8.1:
Các bước xác minh như sau:
- Chuẩn bị một ống nước trong suốt, đánh dấu nó bằng một thang đo hoặc sửa nó bằng thước đo, để mức chất lỏng thực tế có thể được quan sát và hiệu chuẩn trong quá trình hiệu chuẩn. Ngoài ra, chuẩn bị một ampe kế (DC) với độ chính xác hơn ba chữ số, một số nút cao su và đủ môi trường thử nghiệm (có thể được thay thế bằng nước).
- Kết nối một đầu của ống nước trong suốt với cổng pha lỏng của dụng cụ đo và điều khiển mức chất lỏng, chặn đầu ra nước thải và giữ cho cổng pha khí không bị cản trở. Và kết nối ampe kế theo chuỗi như trong Hình 6.2), sau đó bật nguồn sau khi xác nhận rằng hệ thống dây điện là chính xác.
- Thêm môi trường từ đầu trên của ống trong suốt, môi trường chảy qua ống pha lỏng vào dụng cụ đo và điều khiển mức chất lỏng, và mức chất lỏng được thêm vào một số điểm có độ cao khác nhau, bởi vì tại thời điểm này, mức chất lỏng trong ống trong suốt được đo bằng dụng cụ đo và điều khiển mức chất lỏng. Mức chất lỏng trong xi lanh đồng hồ chính xác là xếp hàng. Tại thời điểm này, hãy đọc giá trị của ampe kế, sau đó so sánh tỷ lệ chiều cao tương ứng với tín hiệu 4-20mA tiêu chuẩn đầu ra với giá trị dòng điện được thu thập để kiểm tra độ chính xác của đồng hồ đo mức (lưu ý: Để dễ tính. Trung tâm của pha lỏng và pha khí tương ứng).
Khắc phục sự cố
- Trong quá trình sử dụng, nếu màn hình kỹ thuật số cho biết số 0, hãy sử dụng phạm vi 0-200mA của ampe kế DC và khi dòng điện đo cũng là 0, các lỗi có thể xảy ra là:
- Nguồn điện 24V có bình thường không?
- Máy phát có thể bị ngắn mạch
- Máy phát có vấn đề chất lượng;
Nếu dòng điện được đo bằng ampe kế DC nhỏ hơn 4mA, các lỗi có thể có:
- Mức chất lỏng thực tế nằm dưới cổng pha lỏng
- Giá trị điều chỉnh hiện tại của máy phát quá thấp
- Máy phát có vấn đề chất lượng; Nếu dòng điện đo được phù hợp với mức chất lỏng thực tế, có một vấn đề với màn hình kỹ thuật số;
Có thể thất bại nếu hiện tại vượt quá 25mA:
- Có một mạch ngắn trong mạch máy phát
- Giá trị điều chỉnh hiện tại là quá cao.
- Khi màn hình kỹ thuật số đầy đủ, hãy sử dụng phạm vi 0-200MA của Ammeter DC. Khi dòng điện đo là 20mA, có thể có một lỗi:
- Điều chỉnh hiện tại quá cao
- Có một đường ngắn trong máy phát
- Mức chất lỏng thực tế là đầy đủ;
Nếu dòng điện đo nhỏ hơn 20mA, màn hình kỹ thuật số bị lỗi.
- Màn hình kỹ thuật số nhảy dữ dội. Sử dụng phạm vi 0-200MA của ampe kế DC, dòng điện đo được biến động quá nhiều và có thể bị trục trặc:
- Biến động mức chất lỏng thực tế
- Liên hệ dòng kém
- Máy phát có vấn đề chất lượng; Nếu dòng đo được ổn định, đồng hồ hiển thị có thể bị lỗi
- Không có thay đổi trong màn hình kỹ thuật số. Sử dụng phạm vi 0-200MA của ampe kế DC. Khi dòng điện đo được thay đổi bình thường, nó có thể chỉ ra rằng thiết bị bị lỗi; Nếu dòng điện đo không thay đổi, có thể có lỗi:
- Thất bại máy phát
- Ống pha khí-lỏng bị chặn
- Có một mạch mở giữa cảm biến và máy phát và phải được kết nối lại
- Màn hình kỹ thuật số thay đổi chậm hơn mức chất lỏng thực tế. Khi sử dụng ampe kế 0-200MA, dòng điện đo được thay đổi chậm và có thể có lỗi:
- Cực bên trong của cảm biến dính vào tạp chất, sử dụng 25% axit clohydric (axit sunfuric) để ngâm cột
- Ống pha khí bị chặn một nửa, vui lòng mở van và kiểm tra nó, xóa nó.
- Khi màn hình kỹ thuật số cao hoặc thấp, điều chỉnh phạm vi hoặc núm bằng 0 trong máy phát để điều chỉnh.
Ghi chú:Để đo xem có nguồn cung cấp nguồn 24V trong mạch hay không, vui lòng sử dụng các dây dẫn kiểm tra dương và âm của vôn kế để kết nối dương và âm của đường dây điện 24V trước khi đo. Xử lý sự tồn tại của ngắn mạch: Vui lòng kiểm tra mạch bên ngoài và mạch phát và loại bỏ nó.
Các biện pháp phòng ngừa
- Tất cả các sản phẩm được cung cấp được cung cấp với giấy chứng nhận sản phẩm và hướng dẫn sử dụng, bao gồm số sản phẩm, thông số kỹ thuật, sơ đồ dây, ngày sản xuất, v.v. Vui lòng kiểm tra cẩn thận để tránh sử dụng sai.
- Trong quá trình cài đặt, hãy kiểm tra xem giao diện tại chỗ có phù hợp với giao diện sản phẩm theo phương pháp kết nối của sản phẩm hay không.
- Hệ thống dây điện phải được nối dây theo các yêu cầu của các hướng dẫn sử dụng của công ty chúng tôi.
- Sản phẩm này là một công cụ chuyển đổi năng lượng chính xác, và nó bị cấm tháo rời, va chạm, thả và đánh bằng lực.
- Nếu bất kỳ sự bất thường nào được tìm thấy trong quá trình sử dụng, bạn nên tắt nguồn, ngừng sử dụng nó, kiểm tra hoặc liên hệ trực tiếp với bộ phận kỹ thuật của công ty chúng tôi.
- Bao bì ban đầu nên được khôi phục trong quá trình vận chuyển và lưu trữ, và được lưu trữ trong một nhà kho mát, khô và thông gió.
- Hãy cẩn thận không làm hỏng cảm biến trong quá trình cài đặt và sử dụng.
- Các biện pháp bảo vệ sét hiệu quả nên được thực hiện tại vị trí cài đặt.
- Vỏ của bất kỳ máy phát nào trong loạt bài này phải được nối đất một cách đáng tin cậy, và điện trở nối đất phải nhỏ hơn 4Ω.
- Khi sử dụng giao tiếp 485 cho cấu hình hệ thống, máy phát phải được trang bị hàng rào an toàn hoặc bộ cách ly.
- Rào cản an toàn sẽ có được chứng chỉ chống nổ và việc cài đặt của nó phải được thực hiện theo các yêu cầu của hướng dẫn sử dụng.
- Khi máy phát được sử dụng trong khu vực "0", máy biến áp cung cấp năng lượng cho hàng rào an toàn phải đáp ứng các yêu cầu của Điều 8.1 của GB3836.4-2010.
Khắc phục sự cố phổ biến của cảm biến mức chất lỏng điện dung
- Trong quá trình sử dụng, nếu thiết bị không có đầu ra hiện tại, hãy kiểm tra xem bộ xử lý tín hiệu "+" và "-" Dây dẫn bị lỏng hay rơi ra. Các vấn đề trên nên được củng cố ngay lập tức.
- Nếu chỉ báo của đồng hồ đo bằng không, hãy giữ một công cụ kim loại, chẳng hạn như nhíp, tuốc nơ vít, v.v. và chạm vào thiết bị đầu cuối "cảm biến" của bộ xử lý tín hiệu và chỉ báo sẽ tăng, nếu không, bộ xử lý tín hiệu của đồng hồ bị hỏng. Tại thời điểm này, bộ xử lý tín hiệu thiết bị cần được thay thế.
- Nếu chỉ báo đồng hồ đo đầy, hãy tháo dây dẫn của bộ xử lý tín hiệu "cảm biến". Nếu đèn báo của đồng hồ vẫn đầy, nó chỉ ra rằng bộ xử lý tín hiệu bị hỏng. Nếu chỉ báo đồng hồ quay trở lại bằng không, nó có thể là do cách nhiệt của cảm biến kém. Khi cách điện là xấu, cảm biến nên được thay thế ngay lập tức.
- Kiểm tra phương pháp cảm biến: Tháo dây dẫn của cảm biến khỏi bộ xử lý tín hiệu. Sử dụng máy lắc 500V hoặc đồng hồ vạn năng 500 loại với tệp "X10K" để đo điện trở giữa dây dẫn của cảm biến và tường tháp kim loại. Nó phải lớn hơn 10m ohms, nếu không nó chỉ ra rằng cảm biến được cách điện kém.
- Phân biệt đối xử và loại bỏ nhiễu: Nếu thiết bị hoạt động bình thường trong phòng thí nghiệm nhưng giá trị được chỉ định dao động lên xuống trong trường để chỉ ra một giá trị mức chất lỏng nhất định, có thể đánh giá rằng thiết bị bị xáo trộn. Khả năng của tụ điện được kết nối song song ở cả hai đầu của đường dây điện của dụng cụ là khoảng 220 microfarads và điện áp chịu được lớn hơn 50 volt, có thể được loại bỏ.
- Khi thước đo mức chất lỏng điện dung dao động, điều đầu tiên cần xem xét là liệu mức chất lỏng có thực sự dao động hay không. Tại thời điểm này, nó nên được giải quyết thông qua tham vấn với quy trình. Nếu sự dao động của đồng hồ đo mức chất lỏng không phải do sự dao động của mức chất lỏng, thì ảnh hưởng của nhiễu nên được xem xét và liệu việc nối đất có tốt hay không, liệu có bất kỳ nguồn giao thoa nào gần đó hay không, liệu có hàn điện cho hoạt động hay không, liệu có hàn điện cho hoạt động hay không.
