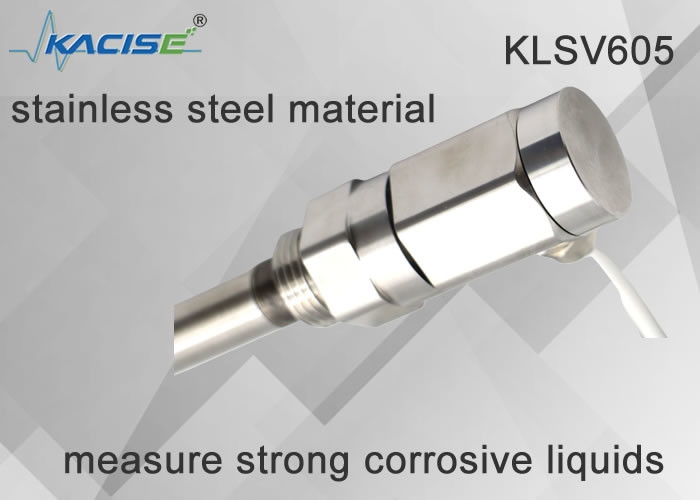

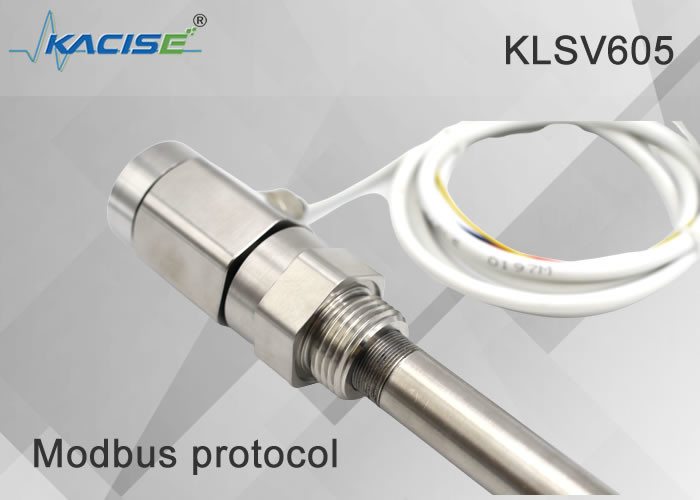

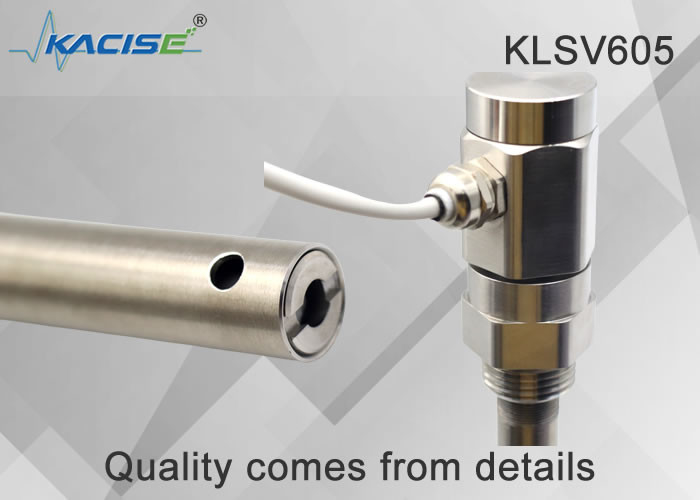

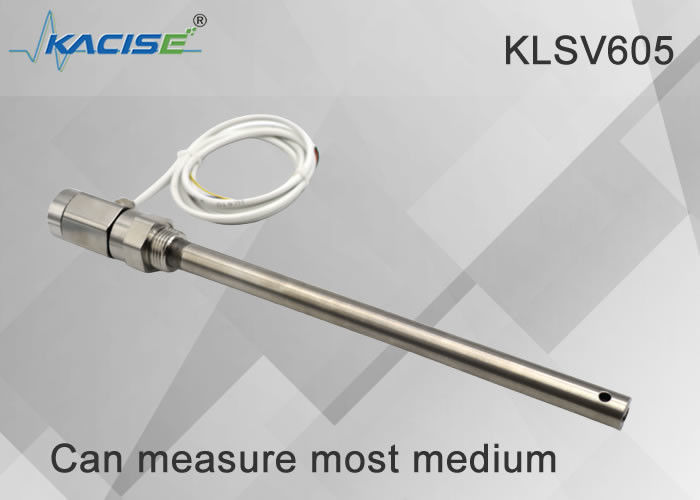

KLSV605 cảm biến mức độ điện dung với nhiễu điện từ chống điện và hiệu suất chống ăn mòn tốt

1.Mô tả chung

Máy đo nồng độ chất lỏng có cấu trúc và phương pháp lắp đặt tốt và phù hợp với nhiệt độ cao, áp suất cao, ăn mòn mạnh, tinh thể hóa dễ dàng, chống chặn,vật liệu chống đông lạnh và chất bột và hạt rắnNó có thể đo lường mức độ chất lỏng của môi trường ăn mòn mạnh, mức độ chất lỏng của môi trường nhiệt độ cao, và mức độ chất lỏng của thùng kín, không liên quan gì đến độ nhớt,mật độ và áp suất làm việc của môi trường.

2. Đặc điểm
1.Hiệu suất cao:
Vật liệu dung lượng được sử dụng để tạo ra máy phát có tính chất vật lý và hóa học cực kỳ ổn định, làm cho sản phẩm có hiệu suất cực kỳ cao.
Cảm biến với độ chính xác cao đến ± 0,02% FS, sự ổn định tốt hơn ± 0,05% FS, hiệu suất cao như vậy rất khó đạt được với các sản phẩm sử dụng các nguyên tắc nhạy cảm khác.
2.Sự biến dạng cơ học:
Một sự thay đổi nhỏ trong khoảng cách của tấm die điện dung nhạy cảm có thể tạo ra một sự thay đổi tín hiệu điện áp có thể đo được,và biến dạng cơ học nhỏ làm giảm đáng kể hysteresis và không lặp lại lỗi của cảm biến, và tốc độ của cảm biến cũng được cải thiện rất nhiều.
3.Phạm vi đo rộng:
Máy truyền áp suất có phạm vi đo rộng, nó có thể đo chính xác áp suất trong phạm vi 25Pa ~ 70MPa và có độ ổn định cực kỳ cao.
4.Tính ổn định lâu dài tốt:
So với các sản phẩm tương tự khác, bộ truyền áp suất có độ ổn định cao hơn.ảnh hưởng của lão hóa và nhiệt độ của bộ truyền áp suất dung lượng rất nhỏ.
Hầu như tất cả các yếu tố bất lợi đều có tác động ít hơn đến sự ổn định đầu ra của các cảm biến công suất so với các hình thức cảm biến khác.
5.Tín hiệu đầu ra cao:
Vòng mạch của bộ truyền áp có thể chuyển đổi trực tiếp một sự thay đổi nhỏ trong dung lượng thành tín hiệu đầu ra cao mà không cần khuếch đại tín hiệu.Dấu hiệu đầu ra của cảm biến piezoresistive (chế độ mỏng), loại C) là thấp và dễ bị nhiễu tín hiệu bên ngoài, vv, và điều này Thường là lý do chính tại sao cảm biến có sự ổn định kém, bị ảnh hưởng rất nhiều bởi nhiệt độ,và dễ bị nhiễu sóng điện từ.
6.Hiệu suất chống ăn mòn tốt:
Các vật liệu tiếp xúc với môi trường của bộ truyền áp đều được làm bằng thép không gỉ chất lượng cao, do đó chúng tương thích tốt với nhiều dung dịch axit-báz,khí hoặc chất lỏng ăn mòn.
7.Sự can thiệp từ trường điện từ:
Với tín hiệu đầu ra cao, thiết kế chống nhiễu và vỏ kim loại, bộ truyền áp suất có khả năng cao để ức chế các trường điện từ bên ngoài,và nó có khả năng chống nhiễu tương đương với điều khiển có thể lập trình.
8.Làm việc trong môi trường khắc nghiệt:
Máy truyền áp rất bền. Các sản phẩm công nghiệp của nó có thể chịu được tối thiểu 107 chu kỳ áp suất toàn diện.cuộc sống chu kỳ của cảm biến có thể đạt đến gần như vô hạn dài, và các sản phẩm công nghiệp của nó có thể chịu được 100 chu kỳ.
Máy đo nồng độ chất lỏng công suất ở nhiệt độ cao và áp suất cao phù hợp để phát hiện liên tục nồng độ chất lỏng,mức vật liệu hoặc mức vật liệu trong điều kiện đặc biệt như áp suất cao, nhiệt độ cao, ăn mòn mạnh, tinh thể hóa dễ dàng, chống tắc nghẽn, chống đông lạnh, và các vật liệu bột và hạt rắn.

3.Thông số kỹ thuật

4.Cấu trúc

Các cảm biến nồng độ chất lỏng có cấu trúc khác nhau do các trường hợp và tham số ứng dụng khác nhau, nhưng nói chung cấu trúc chính của nó có thể được chia thành hai phần,cụ thể là phần cảm biến và phần phát. như hình ảnh cho thấy:

A trong hình ảnh cho thấy các cảm biến, mà trực tiếp thăm dò vào các thiết bị container hoặc đo

trong môi trường đo của ống đo

B và C trong hình là các dây chuyền kết nối pha khí và pha lỏng của thiết bị đo và kiểm soát mức độ chất lỏng, được sử dụng để kết nối các dây chuyền kết nối thiết bị,và chất lỏng và áp suất trong thiết bị được kéo đến xi lanh đo.

D trong hình cho thấy xi lanh đo của thiết bị đo và kiểm soát nồng độ chất lỏng, có thể tạo thành dung lượng với điện cực cảm biến.

E được hiển thị trong hình là sườn nước thải, có thể thường xuyên xả bụi bẩn trong thiết bị đo và kiểm soát mức độ chất lỏng ra bên ngoài,Giữ bên trong ống đo của thiết bị đo và kiểm soát nồng độ chất lỏng sạch, và ngăn chặn cảm biến dính vào bụi bẩn.

F được hiển thị trong hình là bộ phát, đó là một thiết bị chuyển đổi từ điện dung sang tín hiệu dòng tiêu chuẩn,và là phần trung tâm của toàn bộ thiết bị đo và kiểm soát mức độ chất lỏngChức năng chính của nó là nhận được sự gia tăng thay đổi dung lượng do sự thay đổi mức độ chất lỏng được gửi bởi cảm biến, và sau đó sau khi chuyển đổi, nó phát ra tín hiệu hiện tại tiêu chuẩn 4-20mADC.Máy phát này sử dụng các thiết bị tích hợp quân sự., với mức tiêu thụ năng lượng thấp, khả năng chống nhiệt độ cao, độ tin cậy cao và đáp ứng các yêu cầu về an toàn nội tại.

Lưu ý: Có một phần niêm phong giữa máy phát và ống đo, bao gồm một số niêm phong,có thể đảm bảo rằng môi trường đo được tiếp xúc với cảm biến nhưng sẽ không rò rỉ ra ngoàiPhần này là một phần niêm phong quan trọng, xin đừng tháo rời nó mà không có sự đồng ý của nhà sản xuất để tránh tai nạn.


5. Hiển thị

6.Đường dây

KSLV606 (mô hình hiển thị) có hai cách dây điện: một là RS485, còn một là 4-20mA.

• RS485

• 4-20mA

Khả năng đầu ra cách ly 4-20mA

Không bị cô lập 4-20mA 2 dây đầu ra
Hình 6.1

Sau khi lắp đặt, khi sử dụng lần đầu tiên, hãy đảm bảo mở đầu tiên van pha khí, và sau đó mở van pha lỏng để đảm bảo rằng mức độ chất lỏng sẽ không dao động mạnh mẽ,gây ra sai số đo.

Ngoài ra, cần đảm bảo rằng các khớp nối cáp kết nối được tiếp xúc tốt và chống ăn mòn.để tránh sự tích tụ bụi bẩn và ảnh hưởng đến hiệu suất của thiết bị- Lấy bình thường đồng chất lỏng, C-carbon chất lỏng, Baohe tháp nước nóng, hồ bơi nước thải và các phương tiện bẩn khác như một ví dụ, nó nên được đảm bảo để xả 1 đến 2 lần một tuần,trong khi môi trường làm sạch nên được xả 1 đến 2 lần một tháng.

Tủ phát sóng nên được gói chặt chẽ để ngăn nước, môi trường ăn mòn hoặc khí xâm nhập, và nó bị cấm va chạm với lực lượng bên ngoài và tháo dỡ bởi những người không chuyên nghiệp.

Có ba phương pháp dây phổ biến cho máy phát: như được hiển thị trong (a) (b) (c)

(a)

(b)


(c) Ammeter
Hình 6.2

Như thể hiện trong hình trên, có ba phương pháp dây cho bộ truyền của thiết bị đo và kiểm soát mức độ chất lỏng.Hình (a) cho thấy sơ đồ dây của bộ phát trực tiếp và đồng hồ hiển thị kỹ thuật sốHình b cho thấy sơ đồ dây của bộ phát và hệ thống điều khiển DCS. Hệ thống điều khiển cung cấp 24V và được kết nối với bộ phát.Hình c cho thấy sơ đồ kết nối của bộ phát điện được cung cấp bởi rào chắn an toànNgười dùng có thể tham khảo ba phương pháp dây trên trong quá trình cài đặt.

7Ứng dụng

1) Thiết bị pha khí và pha lỏng

Hình 7.1

Vì các sản phẩm chỉ khác nhau về thiết kế ngoại hình và vật liệu, nhưng cả hai đều thuộc về thiết bị đo và kiểm soát mức độ chất lỏng bên ngoài,các phương pháp lắp đặt của cả hai về cơ bản là như nhauNói chung, việc cài đặt là cực kỳ đơn giản và nhanh chóng,chỉ cần kết nối sườn kết nối pha khí-lỏng trên thiết bị đo và kiểm soát mức độ chất lỏng với sườn kết nối pha khí-lỏng trên thiết bị(Lưu ý: Các dây chuyền kết nối của các thanh quan sát và kiểm soát mức độ chất lỏng đã được hàn theo kích thước được thỏa thuận bởi hai bên,Người sử dụng nên tự cấu hình van và đường ống) như được hiển thị trong hình 7.1.

Lưu ý: Trước khi lắp đặt,Hãy chắc chắn để làm sạch lỗ bên trong của ống thoát nước trên thiết bị để đảm bảo rằng ống thoát nước của thiết bị là không bị cản trở và bề mặt niêm phong của sườn là nguyên vẹnĐồng thời, a valve can be added between the flange of the liquid level measurement and control instrument and the flange of the equipment to facilitate the disassembly and assembly of the instrument during maintenance or replacement.
1) Lắp đặt máy đo nồng độ chất lỏng dung lượng loại nồi hơi

Hình 7.2


Máy đo nồng độ là một sản phẩm đặc biệt được sử dụng cho túi khí nồi hơi lớn, trung bình và nhỏ và các loại đo nồng độ chất lỏng nhiệt độ cao khác.

Nó sử dụng vật liệu đặc biệt và công nghệ tần số vô tuyến, do đó, toàn bộ máy có thể hoạt động ổn định trong một thời gian dài trong môi trường nhiệt độ cao.Bởi vì nó được sử dụng đặc biệt trong môi trường nhiệt độ cao, cấu trúc và phương pháp lắp đặt của các thiết bị đo và kiểm soát mức độ chất lỏng khác với các sản phẩm khác.

Trước hết, nó khác với các sản phẩm khác bởi vì máy phát của nó nằm bên dưới cảm biến, có một phần kín và phân tán nhiệt từ xi lanh đo đến máy phát,và sau đó xuống là một cánh tay cong 90 độ để dẫn bộ phát đến phía cảm biếnMặt khác, khi môi trường nhiệt độ cao chuyển nhiệt xuống máy phát,nó đầu tiên đi qua một phần phân tán nhiệt đặc biệt, điều này sẽ làm giảm đáng kể nhiệt độ của nó. Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder, gây ra mạch ngắn hoặc ăn mòn.

Tóm lại, cấu trúc của máy đo độ này có những lợi thế rõ ràng, đó là lý do tại sao nó có thể hoạt động ổn định trong một thời gian dài trong môi trường nhiệt độ cao.cần lưu ý rằng máy phát là bên dưới, và khoảng cách với ống nước thải tương đối gần, do đó nó không thể được lắp đặt ngược lại.2:

8.Cung cấp

Mặc dù điều chỉnh tương tự đã được thực hiện trước khi sản phẩm rời khỏi nhà máy, để cho phép người dùng tiếp tục trải nghiệm hiệu suất của sản phẩm của chúng tôi trước khi sử dụng,người sử dụng nên thực hiện kiểm tra đơn giảnBạn có thể loại bỏ toàn bộ các thiết bị để hiệu chuẩn (Nhưng không tháo rời các bộ phận của sản phẩm của chúng tôi)

Việc hiệu chuẩn của thiết bị đo và kiểm soát nồng độ chất lỏng bên ngoài được hiển thị trong hình 8.1:

Hình 8.1

Các bước xác minh là như sau:

1) Chuẩn bị một đường ống nước trong suốt, đánh dấu nó bằng thang đo hoặc cố định nó bằng dây cầm để mức độ chất lỏng thực tế có thể được quan sát và hiệu chỉnh trong quá trình hiệu chỉnh.chuẩn bị một đồng hồ điện áp (DC) với độ chính xác hơn ba chữ số, một số nút cao su, và đủ môi trường thử nghiệm (có thể được thay thế bằng nước).

2) Kết nối một đầu của ống nước trong suốt với cổng pha lỏng của thiết bị đo và kiểm soát mức độ chất lỏng, chặn lối thoát nước thải và giữ cổng pha khí không bị cản trở.Và kết nối ampmeter trong loạt như được hiển thị trong hình 6.2), và sau đó bật nguồn sau khi xác nhận rằng dây điện là chính xác.

3) Thêm môi trường từ đầu trên của ống trong suốt, môi trường chảy qua ống pha lỏng vào thiết bị đo và kiểm soát nồng độ chất lỏng,và mức độ chất lỏng được thêm vào một số điểm với chiều cao khác nhau, bởi vì tại thời điểm này mức độ chất lỏng trong ống trong suốt được đo bằng thiết bị đo lường và kiểm soát mức độ chất lỏng.Vào lúc này, đọc giá trị của đồng hồ Ammeter, và sau đó so sánh tỷ lệ chiều cao tương ứng với tín hiệu tiêu chuẩn đầu ra 4-20mA với giá trị dòng thu thập để kiểm tra độ chính xác của đồng hồ cấp độ (Lưu ý:Để nó dễ dàng để tính toánNói chung, một số điểm được lấy ở mức 0%, 25%, 50%, 75% và 100% tương ứng, và dòng tương ứng là 4mA, 8mA, 12mA, 16mA và 20mA tương ứng.Phạm vi nên tương ứng với trung tâm của pha lỏng và pha khí tương ứng).

9.Troubleshooting

1Trong khi sử dụng, nếu màn hình kỹ thuật số chỉ ra 0, sử dụng phạm vi 0-200mA của đồng ampere, và khi dòng đo cũng là 0, các lỗi có thể là:

a. Nguồn cung cấp điện 24V có bình thường không?

b. Máy phát có thể bị mạch ngắn

c. Máy phát có vấn đề về chất lượng;

Nếu dòng được đo bằng đồng động lực dưới 4mA, các lỗi có thể xảy ra:

a. Mức độ chất lỏng thực tế thấp hơn cổng pha lỏng

b. Giá trị điều chỉnh hiện tại của bộ phát quá thấp

c. Máy phát có vấn đề về chất lượng; nếu dòng đo phù hợp với mức chất lỏng thực tế, có vấn đề với màn hình kỹ thuật số;

Các lỗi có thể xảy ra nếu dòng điện vượt quá 25mA:

a. Có một mạch ngắn trong mạch máy phát

Giá trị điều chỉnh hiện tại quá cao.

2. Khi màn hình kỹ thuật số đầy, sử dụng phạm vi 0-200mA của đồng động lực. Khi dòng đo là 20mA, có thể có lỗi:

a. Sự điều chỉnh hiện tại quá cao

b. Có một mạch ngắn trong máy phát

c. Mức độ chất lỏng thực tế đầy;

Nếu dòng đo là dưới 20mA, màn hình kỹ thuật số bị lỗi.

3. Màn hình kỹ thuật số nhảy mạnh mẽ. Sử dụng phạm vi 0-200mA của đồng động lực, dòng đo dao động quá nhiều và có thể bị trục trặc:

a. Sự biến động mức độ chất lỏng thực tế

b, liên lạc đường dây kém

c. Máy phát có vấn đề về chất lượng; nếu dòng đo là ổn định, đồng hồ hiển thị có thể bị lỗi

4. Không có sự thay đổi trong màn hình kỹ thuật số. Sử dụng phạm vi 0-200mA của đồng ampere. Khi dòng đo thay đổi bình thường, nó có thể chỉ ra rằng dụng cụ bị lỗi;nếu dòng điện đo không thay đổi, có thể có lỗi:

a. Trục trặc máy phát

b. ống pha khí-nước bị chặn

Có một mạch mở giữa cảm biến và máy phát và phải được kết nối lại

5. Màn hình kỹ thuật số thay đổi chậm hơn mức chất lỏng thực tế. Khi sử dụng đồng hồ 0-200mA, dòng đo thay đổi chậm, và có thể có lỗi:

a. Cột bên trong của cảm biến dính vào các tạp chất, sử dụng 25% axit hydrochloric (axit sulfuric) để ngâm cột

b. ống pha khí là một nửa bị chặn, xin vui lòng mở van, và kiểm tra nó, làm sạch nó.

6. Khi màn hình kỹ thuật số là cao hoặc thấp, điều chỉnh phạm vi hoặc nút không trong máy phát để điều chỉnh.

Lưu ý: Để đo xem có nguồn cung cấp điện 24V trong mạch không,xin vui lòng sử dụng các dây dẫn thử nghiệm dương tính và âm tính của voltmeter để kết nối dương tính và âm tính của đường dây điện 24V trước khi đo.

Việc xử lý sự tồn tại của mạch ngắn: vui lòng kiểm tra mạch bên ngoài và mạch máy phát và loại bỏ nó.

10. Các biện pháp phòng ngừa

1Tất cả các sản phẩm được cung cấp đều có giấy chứng nhận sản phẩm và hướng dẫn sử dụng, bao gồm số sản phẩm, thông số kỹ thuật, sơ đồ dây, ngày sản xuất, v.v.Xin kiểm tra cẩn thận để tránh sử dụng sai.

2Trong quá trình cài đặt, kiểm tra xem giao diện tại chỗ có phù hợp với giao diện sản phẩm theo phương pháp kết nối của sản phẩm không.

3. Các dây điện nên được dây theo đúng yêu cầu của công ty của chúng tôi hướng dẫn sử dụng.

4Sản phẩm này là một công cụ chuyển đổi năng lượng chính xác, và nó bị cấm tháo rời, va chạm, rơi, và đập với lực.

5Nếu bất kỳ sự bất thường nào được tìm thấy trong quá trình sử dụng, bạn nên tắt điện, ngừng sử dụng nó, kiểm tra nó hoặc liên hệ trực tiếp với bộ phận kỹ thuật của công ty chúng tôi.

6Bao bì ban đầu nên được phục hồi trong quá trình vận chuyển và lưu trữ, và được lưu trữ trong một nhà kho mát mẻ, khô và thông gió.

7Hãy cẩn thận để không làm hỏng cảm biến trong quá trình lắp đặt và sử dụng.

8Các biện pháp bảo vệ sét hiệu quả nên được thực hiện tại địa điểm lắp đặt.

9Các vỏ của bất kỳ máy phát trong loạt này phải được đặt đất đáng tin cậy, và kháng đất phải dưới 4Ω.

10Khi sử dụng 485 thông tin liên lạc cho cấu hình hệ thống, máy phát phải được trang bị một rào cản an toàn hoặc cách ly.

11Các rào cản an toàn nên có được một chứng chỉ chống nổ, và lắp đặt của nó nên được thực hiện theo các yêu cầu của hướng dẫn của nó.

12Khi máy phát được sử dụng trong khu vực "0", bộ biến áp cung cấp điện cho rào cản an toàn phải đáp ứng các yêu cầu của Điều 8.1 của GB3836.4-2010.
