Place of Origin:
shanxi xi'an
Hàng hiệu:
Kacise
Model Number:
KSS54X

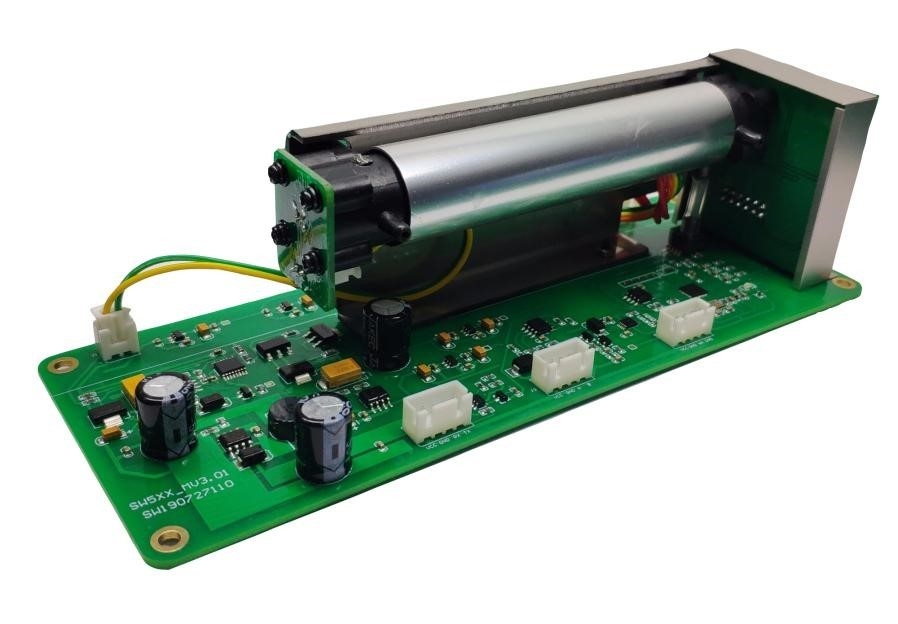

Mô-đun cảm biến CH4 hồng ngoại KSS54X là mô-đun cảm biến khí sử dụng nguyên tắc phát hiện hấp thụ hồng ngoại NDIR, xác định nồng độ theo sự hấp thụ của khí hồng ngoại.KSS54X áp dụng nguồn ánh sáng nhập khẩu, khoang quang với cấu trúc đặc biệt và máy dò hai kênh để nhận ra sự bù đắp tham chiếu đường quang kép không gian.KSS54X có tính chọn lọc tốt, độ nhạy cao, không phụ thuộc oxy, tuổi thọ dài, tiêu thụ điện năng thấp; Với chức năng điều khiển nhiệt độ và bù áp suất; Nó cũng có UART, đầu ra 485 và đầu ra dòng điện / điện áp tương tự,thuận tiện cho khách hàng để các ứng dụng khác nhau.
| tham số | biểu tượng | tối thiểu | Các giá trị điển hình | tối đa | đơn vị |
|---|---|---|---|---|---|
| Nhiệt độ lưu trữ | Tthg | - 20 | - | 80 | °C |
| Nhiệt độ hoạt động | TA | - 20 | 60 | °C | |
| Độ ẩm hoạt động | HA | 0 | 90 không ngưng tụ | % RH | |
| Áp lực làm việc | PA | 0.8 | 1.2 | atm | |
| Điện áp cung cấp | Vs | 11 | 12 | 30 | V |
| Dòng điện hoạt động tối đa | Tôi...trung bình | 100 | 120 | 150 | mA |
Chỉ số hiệu suất nồng độ thấp CH4 hồng ngoại KSS54X (thường là 0 ~ 5000ppm).
| chỉ số | khí | Phạm vi/ppm | quyết định | lỗi tương đối | lỗi tuyệt đối | nhận xét |
|---|---|---|---|---|---|---|
| Không trục xuất | CH4 | 0 ~ 5000 | 25ppm | ± 5% FS | ± 100ppm | Chỉ cần gặp một trong số họ. |
| Di chuyển phạm vi | ± 5% FS | ± 100ppm | Chỉ cần gặp một trong số họ. | |||
| Lỗi chỉ định | ± 5% FS | ± 100ppm | Chỉ cần gặp một trong số họ. | |||
| khả năng lặp lại | ± 2% FS | ±50ppm | Chỉ cần gặp một trong số họ. | |||
| T90 | ≤5S ((500ml/min) | |||||
Chỉ số hiệu suất nồng độ CH4 hồng ngoại thông thường KSS54X (0 ~ 5% khối lượng).
| chỉ số | khí | Phạm vi/vol | quyết định | lỗi tương đối | lỗi tuyệt đối | nhận xét |
|---|---|---|---|---|---|---|
| Không trục xuất | CH4 | 0 ~ 5% | 100 ppm | ± 5% FS | ± 500ppm | Chỉ cần gặp một trong số họ. |
| Di chuyển phạm vi | ± 5% FS | ± 500ppm | Chỉ cần gặp một trong số họ. | |||
| Lỗi chỉ định | ± 5% FS | ± 500ppm | Chỉ cần gặp một trong số họ. | |||
| khả năng lặp lại | ± 2% FS | ± 300ppm | Chỉ cần gặp một trong số họ. | |||
| T90 | ≤5S ((500ml/min) | |||||
Chỉ số hiệu suất nồng độ CH4 hồng ngoại KSS54X (thường là 0 ~ 30% khối lượng)
| chỉ số | khí | Phạm vi/vol | quyết định | lỗi tương đối | lỗi tuyệt đối | nhận xét |
|---|---|---|---|---|---|---|
| Không trục xuất | CH4 | 0 ~ 30% | 500 ppm | ± 5% FS | ± 3000 ppm | Chỉ cần gặp một trong số họ. |
| Di chuyển phạm vi | ± 5% FS | ± 3000 ppm | Chỉ cần gặp một trong số họ. | |||
| Lỗi chỉ định | ± 5% FS | ± 3000 ppm | Chỉ cần gặp một trong số họ. | |||
| khả năng lặp lại | ± 2% FS | ± 1000ppm | Chỉ cần gặp một trong số họ. | |||
| T90 | ≤5S ((500ml/min) | |||||
Chỉ số hiệu suất toàn diện CH4 hồng ngoại KSS54X (0~100%vol)
| chỉ số | khí | Phạm vi/vol | quyết định | lỗi tương đối | lỗi tuyệt đối | nhận xét |
|---|---|---|---|---|---|---|
| Không trục xuất | CH4 | 0~100% | 1000ppm | ± 5% FS | ± 5000 ppm | Chỉ cần gặp một trong số họ. |
| Di chuyển phạm vi | ± 5% FS | ± 5000 ppm | Chỉ cần gặp một trong số họ. | |||
| Lỗi chỉ định | ± 5% FS | ± 5000 ppm | Chỉ cần gặp một trong số họ. | |||
| khả năng lặp lại | ± 2% FS | ± 5000 ppm | Chỉ cần gặp một trong số họ. | |||
| T90 | ≤5S ((500ml/min) | |||||
Đơn vị: mm
KSS54X có ba kích thước cấu trúc, tương ứng với khoang quang 100mm, 150mm, 200mm để lựa chọn.
Sơ đồ cấu trúc khoang 100mm:
Biểu đồ cấu trúc khoang 150mm:
Biểu đồ cấu trúc khoang 200mm:
Hướng dẫn cài đặt
Bộ cảm biến được lắp đặt với sơ đồ cấu trúc tham chiếu với khoảng cách lỗ định vị và khẩu độ 3,5 mm.
Khoảng cách giữa các ổ cắm là 2,54mm.
Để có thể mua các thông số kỹ thuật cụ thể cần thiết, vui lòng cung cấp các thông tin sau:
| Bảng thông tin đặt hàng | |||||
| KSS54X | Bộ cảm biến nồng độ CO2 KSS54X | ||||
| xxxx | Bộ cảm biến đo phạm vi nồng độ CO2 bằng ppm, với giá trị tối thiểu là 2000 và tối đa là 50000 ppm. | ||||
| 2000 | Phạm vi 200ppm (bên mặc định). | ||||
| 10000 | Phạm vi 10000ppm | ||||
| 50000 | Phạm vi 50000ppm | ||||
| mã hóa | Tốc độ phản ứng được chia thành hai loại: nhanh và chậm | ||||
| S | Chậm (bên mặc định). | ||||
| Q | nhanh | ||||
| mã hóa | Lựa chọn tốc độ baud, hỗ trợ tốc độ baud thường sử dụng 2400 9600 19200 38400bps, 8 bit dữ liệu, 1 bit stop bit, không có bit kiểm tra: Xác nhận nhu cầu đặc biệt trước khi đặt hàng. | ||||
| Thuế | Xác nhận tốc độ baud trước khi đặt hàng | ||||
| 2400 | Tỷ lệ baud 2400bps | ||||
| 9600 | 9600bps baud rate | ||||
| 19200 | Tỷ lệ baud 19200bps | ||||
| 38400 | Tỷ lệ baud 38400bps (bên mặc định) | ||||
| mã hóa | Giao thức cổng hàng loạt | ||||
| Modbus-RTU | Giao thức Modbus-RTU tiêu chuẩn (bên mặc định). | ||||
| Modbus-ASCII | Giao thức Modbus-ASCII tiêu chuẩn | ||||
| Modbus tự động | Giao thức riêng Modbus | ||||
| KSS54X | -2000 | -S | -38400 | - Modbus-RTU | |
URL:www.kacise.com
Điện thoại: +86-29-17719566736
Email: sales@kacise.com
Địa chỉ: Tangyan South Road, thành phố Xi'an, tỉnh Shaanxi, Trung Quốc
| Biểu viết tắt | Tên đầy đủ |
|---|---|
| VOL | 1% VOL đề cập đến 1% khối lượng của một khí cụ thể trong không khí. |
| PPM | 1PPM có nghĩa là khối lượng của một khí cụ thể trong không khí chiếm một phần triệu. |
| O2 | Các phân tử oxy |
| LCD | Màn hình LCD |
| RS485 | Cổng nối tiếp không đồng bộ 485 |
| DC | dòng điện liên tục |
| AC | Truyền thông |
| PVC | polyvinyl clorua |
