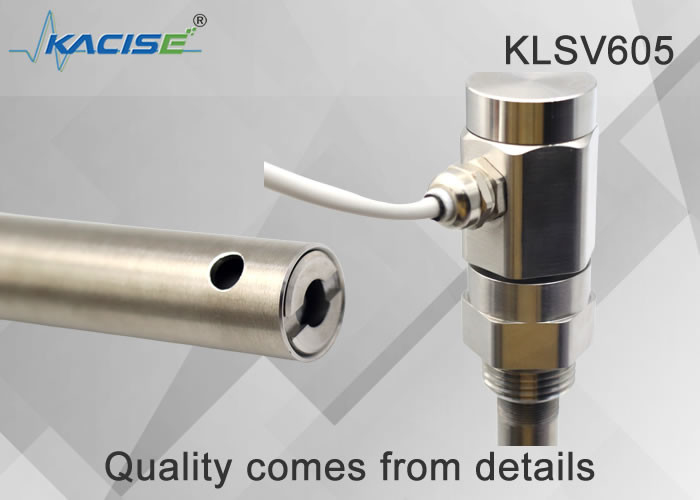

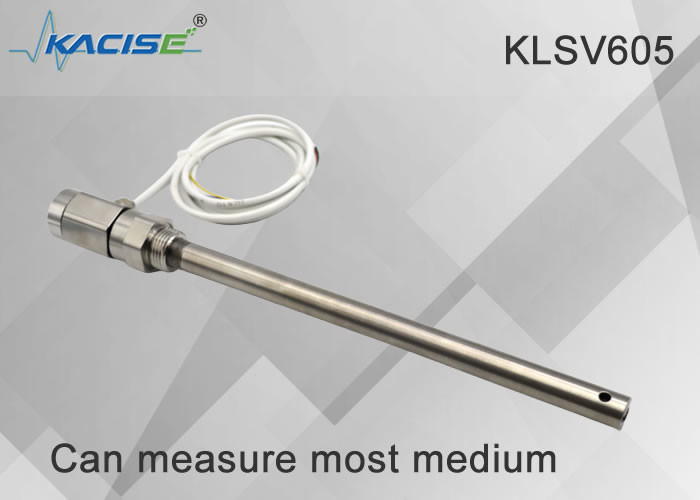

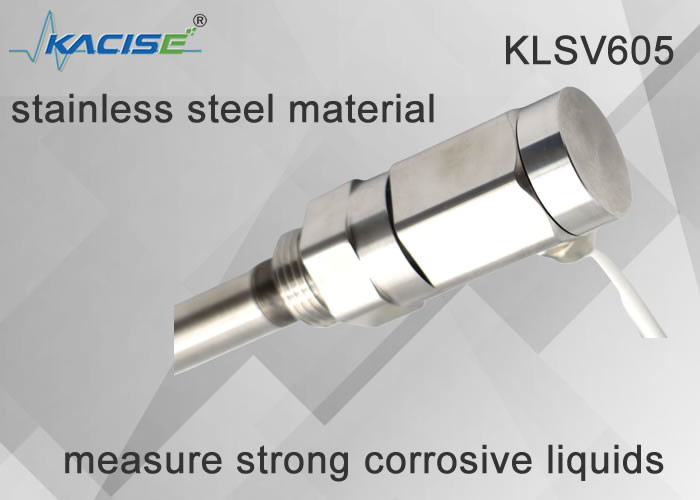

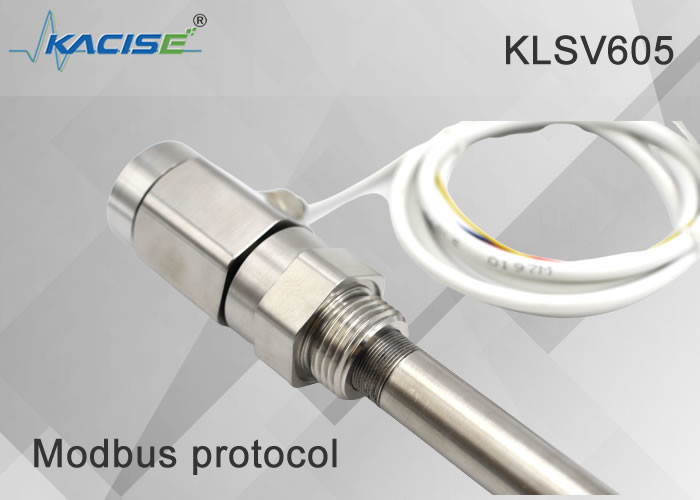

Dropper capacitive level sensor for high temperature level measurement with pressure range -0.1MPa～32MPa

Cảm biến mức điện dung dòng nhỏ giọt KLSV605 là bộ truyền mức chất lỏng hiệu suất cao được thiết kế cho các ứng dụng công nghiệp. Cảm biến mạnh mẽ này không có bộ phận chuyển động, đảm bảo độ tin cậy đặc biệt và độ ổn định lâu dài. Nó hoạt động hiệu quả trong môi trường đầy thách thức, không bị ảnh hưởng bởi hơi nước, bụi hoặc ngưng tụ.

Cảm biến mức chất lỏng điện dung bao gồm hai thành phần chính: đầu dò cảm biến và bộ truyền phát. Sơ đồ minh họa:

• MỘT:Đầu dò cảm biến kéo dài vào thùng chứa hoặc ống đo
• B & C:Mặt bích kết nối pha khí và pha lỏng cho giao diện thiết bị
• Đ:Xi lanh đo tạo thành điện dung với điện cực cảm biến
• E:Mặt bích xả để vệ sinh định kỳ nhằm duy trì độ chính xác của phép đo
• F:Bộ phát chuyển đổi thay đổi điện dung thành tín hiệu 4-20mA tiêu chuẩn

Việc lắp đặt rất đơn giản - chỉ cần kết nối mặt bích pha khí-lỏng với mặt bích thiết bị tương ứng bằng cách sử dụng miếng đệm và bu lông. Đảm bảo bên trong đường ống sạch sẽ và bề mặt bịt kín còn nguyên vẹn trước khi lắp đặt.

Đối với các ứng dụng nồi hơi nhiệt độ cao, bộ truyền tín hiệu được đặt bên dưới cảm biến với bộ phận tản nhiệt để bảo vệ các thiết bị điện tử. Lưu ý cấu hình cánh tay 90 độ độc đáo giúp ngăn chặn rò rỉ môi chất về phía máy phát.

• Xác minh tất cả tài liệu sản phẩm trước khi cài đặt
• Đảm bảo nối đất thích hợp với điện trở<4Ω
• Sử dụng rào chắn an toàn cho hệ thống thông tin liên lạc 485
• Thực hiện các biện pháp chống sét hiệu quả
• Xử lý cẩn thận - tránh va đập hoặc tháo rời trái phép
• Bảo quản ở nơi khô ráo, thoáng mát khi không sử dụng
