Place of Origin:
China
Hàng hiệu:
Kacise
Chứng nhận:
certificate of explosion-proof, CE
Model Number:
KUS3000 M30-Type3

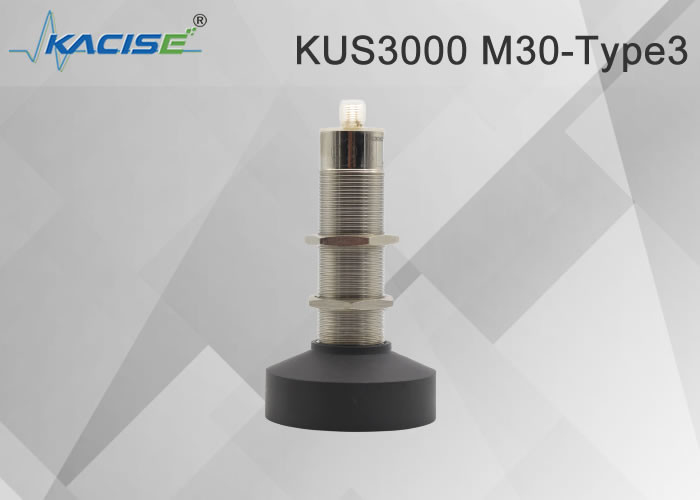

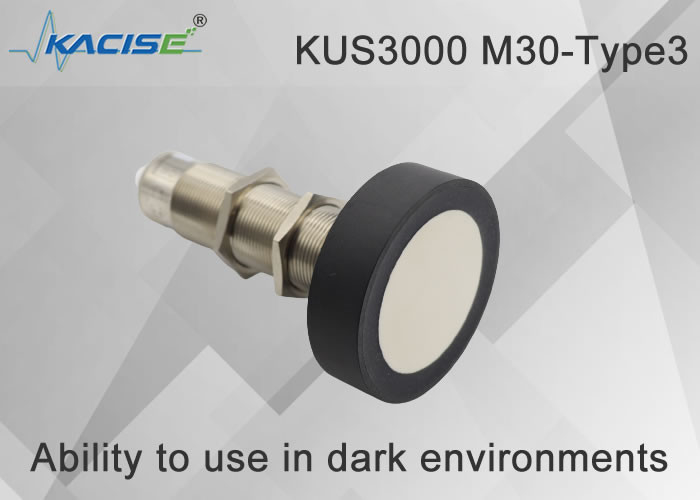

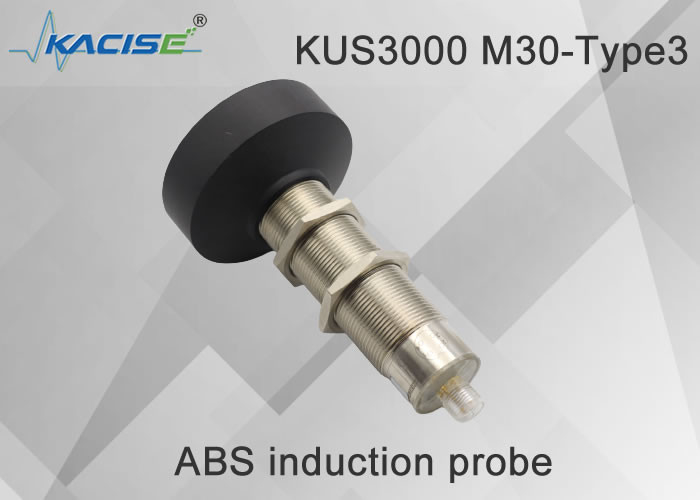

KUS3000 M30-Type3 bộ chuyển đổi mức siêu âm nhỏ nhất với chỉ số và phạm vi rộng
1. Cấu trúc kích thước
Đơn vị là mm.
M30 cấu trúc kích thước loại 3
2. Giao diện điện
Lưu ý: Sản phẩm này có hai thông số kỹ thuật cáp, và hướng dẫn dây cáp của hai thông số kỹ thuật như sau:
| Cáp loại A | Cáp loại B | ||
| Pin1 | Màu nâu | Pin1 | Màu vàng |
| Pin2 | Màu trắng | Pin2 | Màu đen |
| Pin3 | Màu xanh | Pin3 | Màu đỏ |
| Pin4 | Màu đen | Pin4 | Xanh |
Sự pha trộn cáp mặc định dựa trên các thông số kỹ thuật nhận được bởi khách hàng
3. Parameter kỹ thuật
| M18 | |
| Phạm vi |
400... 6500 mm hoặc 600-12000 mm |
| Phạm vi khoảng thời gian điều chỉnh |
400... 6500 mm hoặc 600-12000 mm |
| Địa điểm mù |
0... 400 mm Hoặc 0... 600 mm |
| Thời gian phản ứng | khoảng 40 ms |
Đèn chỉ số
| Đèn LED màu xanh | Ánh sáng màu xanh nhấp nháy cho thấy hiệu chuẩn có thể được thực hiện. Màu xanh và các hằng số khác cho thấy nguồn cung cấp điện của cảm biến là bình thường.Đèn xanh sẽ nhấp nháy trong vòng 5 phút sau khi bật điệnSau 5 phút, đèn xanh luôn bật để chỉ ra rằng cảm biến không thể nhận lệnh hiệu chuẩn. . |
| Ánh sáng LED | Nó được sử dụng để chỉ ra liệu vật thể được đo có được phát hiện hay không. Trong giai đoạn hiệu chuẩn, đèn màu vàng nhấp nháy để chỉ ra rằng trạng thái hiệu chuẩn hiện tại đã bị khóa,và nó có thể được chuyển sang trạng thái hiệu chuẩn tiếp theo. |
| Đèn LED màu đỏ |
Trong tình trạng hoạt động bình thường, đèn đỏ không bật, và đèn đỏ bật để chỉ ra có lỗi. Trong quá trình hiệu chuẩn, đèn đỏ nhấp nháy cho thấy cảm biến khóa trạng thái mất âm vang hoặc trạng thái vô hạn hiện tại và người dùng có thể chuyển sang trạng thái hiệu chuẩn tiếp theo. |
Các thông số điện
| Điện áp cung cấp | 13... 30 V DC, yêu cầu điện áp rộng đặc biệt có thể được tùy chỉnh |
| Điện không tải I0 | ≤ 45 mA |
Mô hình quang phổ IoT
| Điện áp cung cấp | 3.3-12 DC, sóng 10 % SS |
| Tiêu thụ năng lượng I0 | ≤ 15 mA, chế độ ngủ≤1mA, Serial wake up, |
Sản lượng
| Loại đầu ra |
1 Khả năng đầu ra công tắc PNP đầu ra mở bình thường và đóng lâu có thể được hiệu chuẩn 2 Khả năng đầu ra công tắc NPN đầu ra mở bình thường và đóng dài có thể lập trình 3 Điện áp tương tự 0-10V có thể lập trình. 4 đầu ra tương tự 4-20mA có thể lập trình 5 đầu ra RS485 E4 có thể lập trình. |
| Dòng điện quá tải | 200 mA, Bảo vệ cực ngược, bảo vệ mạch ngắn |
| Cài đặt mặc định |
M18 Điểm chuyển đổi A1: 150mm Điểm chuyển đổi A2: 1000mm M30 Điểm chuyển đổi loại 1 A1 Điểm chuyển đổi 200mm A2: 2000mm Điểm chuyển đổi M30 loại 2 A1 300mm Điểm chuyển đổi A2: 4000mm Điểm chuyển đổi loại 3 M30 A1 500mm Điểm chuyển đổi A2: 6000mm |
| Giảm điện áp đầu ra | ≤ 2,5 V |
| Khả năng lặp lại | ≤ 1 % |
| Mức bật-tắt f | ≤ 13 Hz Tần số cao có thể được tùy chỉnh |
| Phạm vi đặc trưng hysteresis mặc định | 5% của giá trị thiết lập, yêu cầu đặc biệt có thể được tùy chỉnh |
| Phạm vi đền bù nhiệt độ | -40°C-85°C |
Yêu cầu về nhiệt độ
| Nhiệt độ hoạt động | -25...70°C ((248...343K) |
| Nhiệt độ lưu trữ | -40...85°C ((233...358K) |
Mô tả bộ phận cơ khí
| Kết nối | Bộ kết nối V1 ((M12×1), 4-Pin |
| Lớp bảo vệ | IP65 Các loại khác có thể được tùy chỉnh |
| Vật liệu vỏ | Đồng mạ đúc nickel, những loại khác có thể được tùy chỉnh |
Lưu ý: Khi sản phẩm M18 và sản phẩm M30 có đầu ra tương tự 4-20mA, phương pháp kết nối đồng hồ khác với phương pháp của sản phẩm 550,600.Vì đầu cuối đầu ra của các sản phẩm M18 và M30 được cung cấp bởi VDD, như được hiển thị trong hình 1, máy tính phải được kết nối với cổng nguồn điện. Giữa đầu cuối đầu ra và đầu cuối đầu ra, sơ đồ hướng dẫn kết nối được hiển thị trong hình 2:
Hình 1 Biểu đồ mạch nguồn điện đầu ra
Hình 2 Sơ đồ sơ đồ của phương pháp kết nối
4. Thông tin đặt hàng
| KUS | Các loại | đầu ra | phạm vi | mô tả | |
| M18 | M18 lồng, phạm vi đo tối đa là 1 mét | ||||
| M30-Type1 | M30 phạm vi đo tối đa là 2 mét | ||||
| M30-Type2 | M30 phạm vi đo tối đa là 3 mét | ||||
| M30-Type3 | M30 phạm vi đo tối đa là 6 mét, 8 mét có thể được tùy chỉnh | ||||
| Tùy chỉnh | Shell hỗ trợ tùy chỉnh người dùng | ||||
| NPN | đầu ra là NPN | ||||
| PNP | sản lượng là PNP | ||||
| 10VótOut | Đầu ra là analog 0-10V, yêu cầu nguồn cung cấp điện lớn hơn 11V | ||||
| 5Vout | Đầu ra là analog 0-5V, yêu cầu nguồn cung cấp điện lớn hơn 6V | ||||
| mAout | Khả năng đầu ra là analog 4-20mA | ||||
| RS485 | Khả năng đầu ra là giao thức Modbus RS485, vui lòng tham khảo hướng dẫn giao diện phần mềm để có mô tả cụ thể. | ||||
| XXX mm | Khách hàng chỉ định khoảng thời gian tuyến tính hoặc khoảng thời gian chuyển đổi, có thể được thiết lập tại nhà máy | ||||
| KUS | M30 | RS485 | 6000mm | ||
