Place of Origin:
CHINA
Hàng hiệu:
KACISE
Chứng nhận:
CE
Model Number:
KUM-A
Tài liệu:
Băng hình
Băng hình
Băng hình
Lưu ý: Thông tin phạm vi rất quan trọng

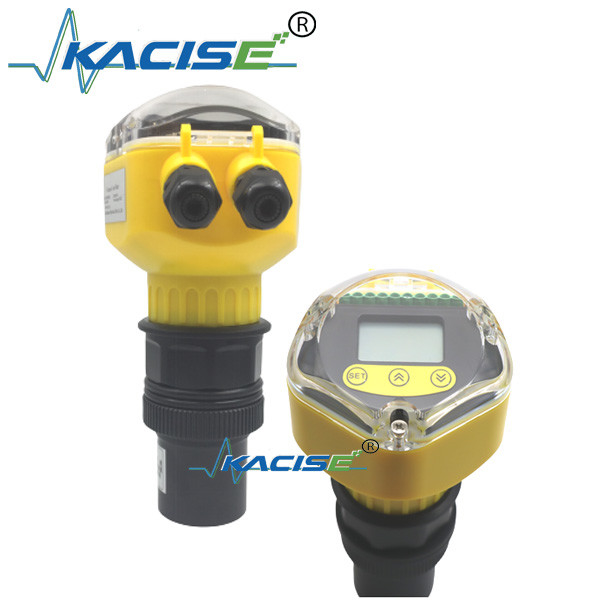

KUM-A đồng hồ đo nồng độ siêu âm là một đồng hồ đo nồng độ không tiếp xúc và hiệu quả về chi phí với độ tin cậy cao, độ chính xác cao và dễ cài đặt.Nó không phải tiếp xúc với môi trường và có thể đáp ứng các yêu cầu đo lường của hầu hết các ứng dụng.
Đặc điểm kỹ thuật:

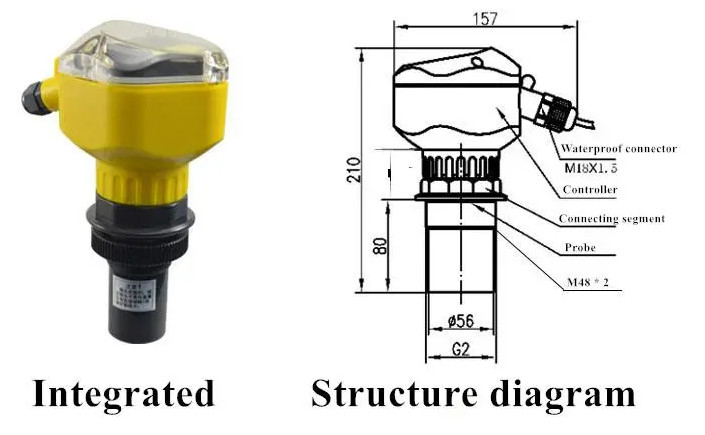

Cấu trúc:
Thông số kỹ thuật:
| Thông số kỹ thuật | Giá trị |
| Áp lực điện áp | 5, 10, 15, 20, 30, 40, 50, 60m. |
| Độ chính xác | 00,5%, 1,0% |
| Hiển thị | LCD |
| Nhiệt độ xung quanh | Thiết bị hiển thị -20°C+60°C Bộ chuyển đổi-20 ̊+80°C |
| Trung bình | Lỏng và rắn |
| Khả năng đầu ra tương tự | 4-20mA |
| Điện tử | RS485, RS232 (cả hai đều tùy chọn) |
| Cung cấp điện | 24Vdc |
| Mức độ bảo vệ | Thiết bị hiển thị IP65,điện tử IP68 |
| Loại thăm dò | PVDF, hợp kim nhôm, ABS, thép không gỉ 316L, teflon, hợp kim titan |
Lựa chọn mô hình:
| KUM-A | ||||||
| Phạm vi đo | ||||||
| A | 5m | |||||
| B | 10m | |||||
| C | 15m | |||||
| D | 20m | |||||
| E | 30m | |||||
| F | 40m | |||||
| G | 50m | |||||
| H | 60m | |||||
| Tín hiệu đầu ra | ||||||
| A | 4-20mA | |||||
| Độ chính xác | ||||||
| 0.5 | 00,5% | |||||
| 1.0 | 1% | |||||
| Cung cấp điện | ||||||
| A | 24Vdc | |||||
| B | 11 ~ 30Vdc | |||||
| Loại thăm dò | ||||||
| A | PVDF | |||||
| B | Hợp kim nhôm | |||||
| C | ABS | |||||
| D | Thép không gỉ 316L | |||||
| E | Teflon | |||||
| F | Hợp kim titan | |||||
Ứng dụng và Cài đặt:
Hướng dẫn về các vấn đề và giải pháp phổ biến trong quá trình lắp đặt
| Mô tả lỗi | Nguyên nhân của vấn đề | Giải pháp |
| Máy đo không hiển thị, không hoạt động | Nguồn cung cấp điện sai | Kiểm tra xem nguồn cung cấp điện DC24v là chính xác Kiểm tra xem dây điện là chính xác |
| Công cụ có hiển thị, không hoạt động | 1. Máy đo mức không phù hợp với mức chất lỏng hoặc mức vật liệu 2Mức độ chất lỏng dao động rất nhiều. 3. bề mặt vật liệu là vô cùng không đồng đều 4. bề mặt chất lỏng có một lớp bọt dày hơn 5. Bottom của thùng không phẳng sau khi chất lỏng được làm trống và vật liệu được làm trống 6. Ngoài phạm vi đo lường |
1. Điều chỉnh hướng sắp xếp của đồng hồ đo độ, và sử dụng một mức độ tinh thần để hiệu chỉnh và thêm một ống nhựa vào thùng chứa 2. Sử dụng một đồng hồ đo mức độ với một phạm vi lớn hơn 3Sử dụng một đồng hồ đo độ cao với phạm vi rộng hơn hoặc các phương pháp đo khác 4. tự nhiên tiếp tục làm việc sau khi thêm chất lỏng hoặc vật liệu 5. Sử dụng một đồng hồ đo mức độ với một phạm vi lớn hơn |
| Hiển thị thiết bị không ổn định hoặc giá trị đo có độ lệch lớn | 1. Mức độ vật liệu đi vào điểm mù 2Giá trị đo khoảng cách lớn hơn chiều cao lắp đặt 3Có sự nhiễu điện từ mạnh mẽ. 4. Những vật thể chặn sóng âm thanh 5. Một mép kim loại được chuẩn bị trên đồng hồ đo mức độ 6. bề mặt phát ra hoặc mặt của đầu dò là tiếp xúc với kim loại |
1. Nâng cao máy đo mức hoặc ngăn chặn mức độ quá cao 2. Thay đổi chiều cao cài đặt cho giá trị chính xác 3- Các thiết bị phải được kết nối với mặt đất, và che chắn đồng hồ đo độ 4. Thay đổi vị trí lắp đặt hoặc thêm ống nhựa 5- Chuyển sang các miếng lót nhựa. 6Sử dụng miếng cao su để cô lập từ kim loại |
Đối với thùng chứa với cổng lắp đặt hoặc đầu dò được đặt trong ống tròn, chiều dài kết nối sườn của thùng chứa tầm 4m, 6m và 8m nên dưới 400mm,và chiều dài của thùng chứa gauge 12m phải dưới 400mm.
150mm, 15m, 20m, 30m mức độ cảm biến đầu dò nên nhô ra từ cổng lắp đặt.
