Place of Origin:
CHINA
Hàng hiệu:
KACISE
Chứng nhận:
CE
Model Number:
KUM-A
Tài liệu:
Băng hình
Băng hình
Băng hình
Lưu ý: Thông tin phạm vi rất quan trọng

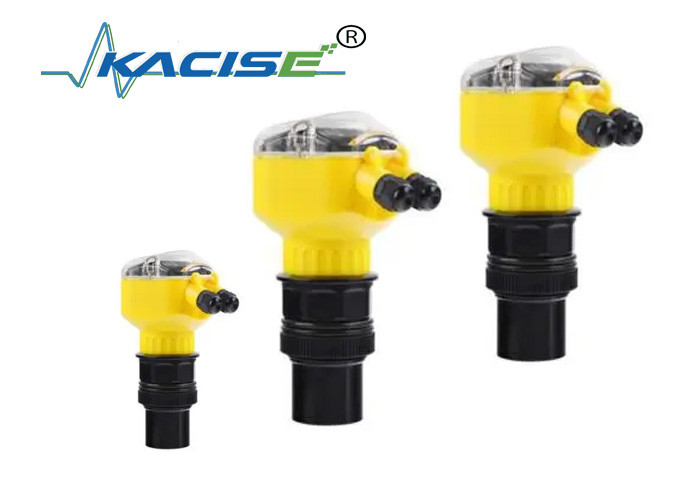

Máy đo độ cao siêu âm RS485 là một công cụ quan trọng trong kỹ thuật đô thị. Nó sử dụng sóng siêu âm để phát hiện chính xác mức độ chất lỏng.Nó có thể dễ dàng được tích hợp vào các hệ thống hiện cóMáy đo này rất đáng tin cậy và chính xác, cho phép theo dõi liên tục nước, nước thải hoặc chất lỏng khác trong các cơ sở đô thị, đảm bảo hoạt động và quản lý hiệu quả.
Đặc điểm kỹ thuật:

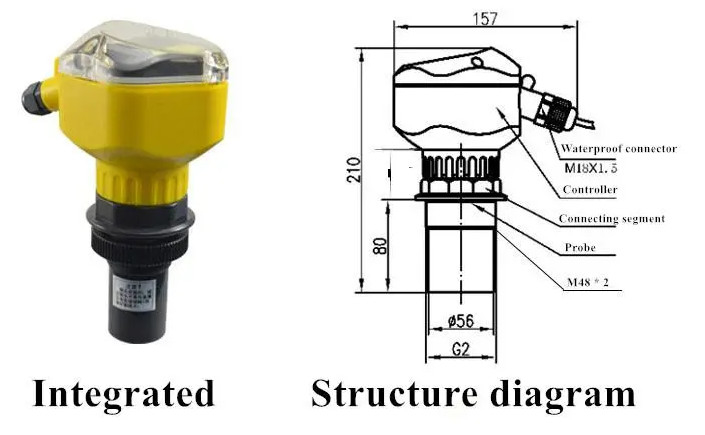

Cấu trúc:
Thông số kỹ thuật:
| Parameter | Loại nhỏ gọn | Phân chia loại |
| Phạm vi | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
| Độ chính xác | 00,5% ~ 1% | |
| Nghị quyết | 3mm hoặc 0,1% ((Điều lớn hơn là hiệu quả) | |
| Hiển thị | LCD tiếng Anh | LCD tiếng Anh |
| Khả năng đầu ra tương tự |
4 dây tải 420mA/510Ω 2 dây tải 420mA/250Ω |
Nạp tải 4×20mA/510Ω |
| Khả năng phát ra rơle | 2 cách AC 250V/5A hoặc DC 30V/5A, có thể lập trình (không cần thiết) | 2 hoặc 4 chiều AC 250V / (NO:10A,NC:6A) hoặc DC 24V / 10A, có thể lập trình (tùy chọn) |
| Cung cấp điện |
24VDC (bên định) 220V AC+15%@50Hz 12VDC Pin |
24VDC 120mA (bên mặc định) 220V AC+15%@50Hz 12VDC Pin |
| Nhiệt độ môi trường |
Thiết bị hiển thị -20 ̊+60°C, Bộ chuyển đổi-20 ̊+80°C |
Thiết bị hiển thị -20+60°C, Bộ chuyển đổi-20 ̊+80°C |
| Truyền thông | RS485, RS232 (tùy chọn) | |
| PRotocol | Modbus-RTU | |
| Bảo vệ | Thiết bị hiển thị IP66,điều chuyển đổi IP68 | |
| Cáp bộ chuyển đổi | không |
Chế độ mặc định 10m Tối đa 100m có thể được đặt hàng (khi không có nhiễu điện từ) |
| Cài đặt bộ chuyển đổi | Theo phạm vi và bộ chuyển đổi | Theo phạm vi và bộ chuyển đổi |
| Tiêu thụ năng lượng |
Sức mạnh cụ thể của loại chia là như sau: Chỉ với đầu ra mA, nó là 1,5W/24V (tiêu chuẩn); Với chỉ đầu ra RS485, nó là 0,9W/24V (tùy chọn); Với cả đầu ra RS485 và mA, nó là 1,6W/24V (tùy chọn); Thêm hai rơle, sức mạnh được tăng 0,8W/24V (tùy chọn); Sức mạnh của loại chia 220VAC là 5W/220VAC.
Sức mạnh cụ thể của dụng cụ bốn dây nhỏ gọn là như sau: Chỉ có đầu ra mA, nó là 1W/24V (tiêu chuẩn); Với chỉ đầu ra RS485, nó là 0,6W/24V (tùy chọn); Với cả đầu ra RS485 và mA, nó là 1,1W/24V (tùy chọn); Thêm hai rơle, sức mạnh được tăng thêm 1W/24V (tùy chọn); Sức mạnh của thiết bị bốn dây nhỏ gọn 220VAC là 5W/220VAC.
Sức mạnh đầu ra của thiết bị hai dây nhỏ gọn 24V và giá trị dòng đầu ra của thiết bị có liên quan: (4mA/0.096W-20mA/0.48W) |
|
Lựa chọn mô hình:
| KUM-A | ||||||
| Phạm vi đo | ||||||
| A | 5m | |||||
| B | 10m | |||||
| C | 15m | |||||
| D | 20m | |||||
| E | 30m | |||||
| F | 40m | |||||
| G | 50m | |||||
| H | 60m | |||||
| Tín hiệu đầu ra | ||||||
| A | 4-20mA | |||||
| Độ chính xác | ||||||
| 0.5 | 00,5% | |||||
| 1.0 | 1% | |||||
| Cung cấp điện | ||||||
| A | 24Vdc | |||||
| B | 11 ~ 30Vdc | |||||
| Loại thăm dò | ||||||
| A | PVDF | |||||
| B | Hợp kim nhôm | |||||
| C | ABS | |||||
| D | Thép không gỉ 316L | |||||
| E | Teflon | |||||
| F | Hợp kim titan | |||||
Ứng dụng và Cài đặt:
Hướng dẫn về các vấn đề và giải pháp phổ biến trong quá trình lắp đặt
| Mô tả lỗi | Nguyên nhân của vấn đề | Giải pháp |
| Máy đo không hiển thị, không hoạt động | Nguồn cung cấp điện sai | Kiểm tra xem nguồn cung cấp điện DC24v là chính xác Kiểm tra xem dây điện là chính xác |
| Công cụ có hiển thị, không hoạt động | 1. Máy đo mức không phù hợp với mức chất lỏng hoặc mức vật liệu 2Mức độ chất lỏng dao động rất nhiều. 3. bề mặt vật liệu là vô cùng không đồng đều 4. bề mặt chất lỏng có một lớp bọt dày hơn 5. Bottom của thùng không phẳng sau khi chất lỏng được làm trống và vật liệu được làm trống 6. Ngoài phạm vi đo lường |
1. Điều chỉnh hướng sắp xếp của đồng hồ đo độ, và sử dụng một mức độ tinh thần để hiệu chỉnh và thêm một ống nhựa vào thùng chứa 2. Sử dụng một đồng hồ đo mức độ với một phạm vi lớn hơn 3Sử dụng một đồng hồ đo độ cao với phạm vi rộng hơn hoặc các phương pháp đo khác 4. tự nhiên tiếp tục làm việc sau khi thêm chất lỏng hoặc vật liệu 5. Sử dụng một đồng hồ đo mức độ với một phạm vi lớn hơn |
| Hiển thị thiết bị không ổn định hoặc giá trị đo có độ lệch lớn | 1. Mức độ vật liệu đi vào điểm mù 2Giá trị đo khoảng cách lớn hơn chiều cao lắp đặt 3Có sự nhiễu điện từ mạnh mẽ. 4. Những vật thể chặn sóng âm thanh 5. Một mép kim loại được chuẩn bị trên đồng hồ đo mức độ 6. bề mặt phát ra hoặc mặt của đầu dò là tiếp xúc với kim loại |
1. Nâng cao máy đo mức hoặc ngăn chặn mức độ quá cao 2. Thay đổi chiều cao cài đặt cho giá trị chính xác 3- Các thiết bị phải được kết nối với mặt đất, và che chắn đồng hồ đo độ 4. Thay đổi vị trí lắp đặt hoặc thêm ống nhựa 5- Chuyển sang các miếng lót nhựa. 6Sử dụng miếng cao su để cô lập từ kim loại |
Đối với thùng chứa với cổng lắp đặt hoặc đầu dò được đặt trong ống tròn, chiều dài kết nối sườn của thùng chứa tầm 4m, 6m và 8m nên dưới 400mm,và chiều dài của thùng chứa gauge 12m phải dưới 400mm.
150mm, 15m, 20m, 30m mức độ cảm biến đầu dò nên nhô ra từ cổng lắp đặt.
