Place of Origin:
China
Hàng hiệu:
Kacise
Model Number:
KUS630D
Băng hình
Băng hình
Băng hình
Băng hình
Máy thăm dò siêu âm tần số cao, được thiết kế cho một loạt các phép đo chất rắn và chất lỏng, với máy thăm dò nhiệt độ tích hợp.
Đơn vị trong sơ đồ là mm
| Trật tự dòng | Màu sắc | Định nghĩa |
|---|---|---|
| 1 | Màu đỏ | Sức mạnh là tích cực. |
| 2 | Màu đen | mặt đất trở lại năng lượng |
| 3 | Màu vàng | đầu ra tương tự, đầu ra điện áp, đầu ra mạch chuyển mạch |
| 4 | Màu xanh | RS485 A+ hoặc uart TXD |
| 5 | Xanh | RS485 B- hoặc uart RXD |
| Màu cáp | Trật tự dòng | Mô tả | Nhận xét |
|---|---|---|---|
| màu đỏ | 1 | chạy bằng | 3.3V-30V đầu vào điện áp rộng |
| màu đen | 2 | GND | |
| màu vàng | 3 | Khả năng chuyển đổi | Khối kết nối chuyển đổi, công suất tải 1A 60V, hỗ trợ tối đa hai đầu ra chuyển đổi với logic độc lập, hai đầu cuối là hai tiếp xúc của chuyển đổi,không phân biệt giữa cực dương và cực âm, và có thể được kết nối theo ý muốn. |
| Màu trắng | 4 | Khả năng chuyển đổi | |
| màu nâu | 4 | RS485A+ | |
| màu xanh lá cây | 5 | RS485B- |
| Mô hình:KUS630 | |

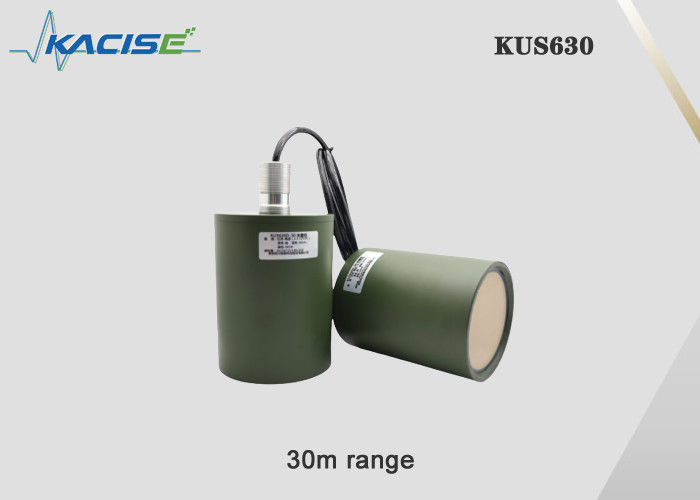

| Phạm vi đo | 1m... 30m |
| Địa điểm mù | 0... 1m ((Khu vực làm việc không ổn định là trong phạm vi 0,6m, không nên làm việc trong phạm vi này); phiên bản khu vực mù tối thiểu 0,3m có thể đạt được, cần phải được tùy chỉnh. |
| Điện áp cung cấp | 3.3... 24 V DC, sóng 10 % SS |
| Lưu lượng điện | ≤ 45 mA (tốc độ đo nhanh nhất) |

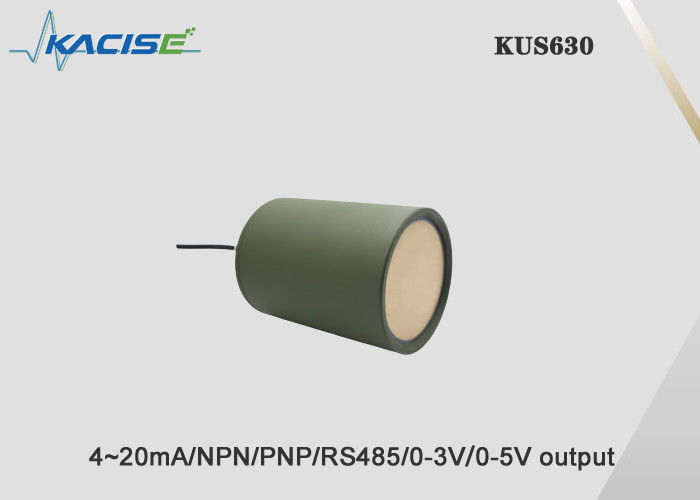

| Tín hiệu đầu ra | 1:Output analog có thể lập trình 0-10V. |
| Độ chính xác đo | ≤ 1 % |
| Trả thù nhiệt độ | Ừ |
điều kiện làm việc
| Nhiệt độ hoạt động | -25...70°C ((248...343K) |
| Nhiệt độ lưu trữ | -40...85°C ((233...358K) |
hướng dẫn khác
| Kết nối điện | Cáp 5 lõi (điện thoại tương tự), cáp 6 lõi (điện thoại chuyển đổi); |

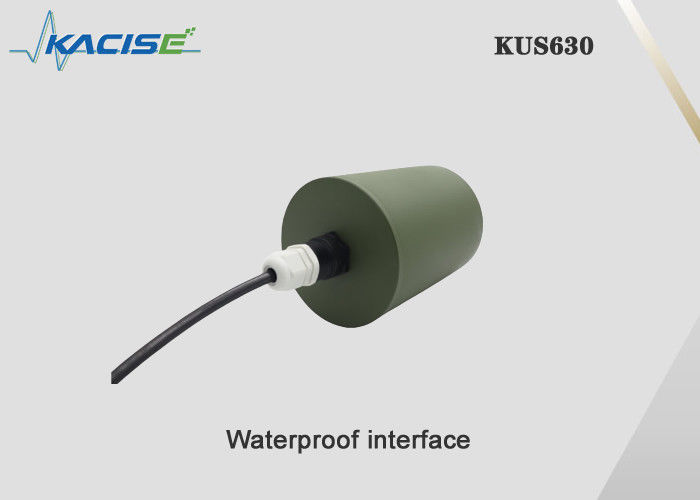

| Lớp bảo vệ | IP68 |

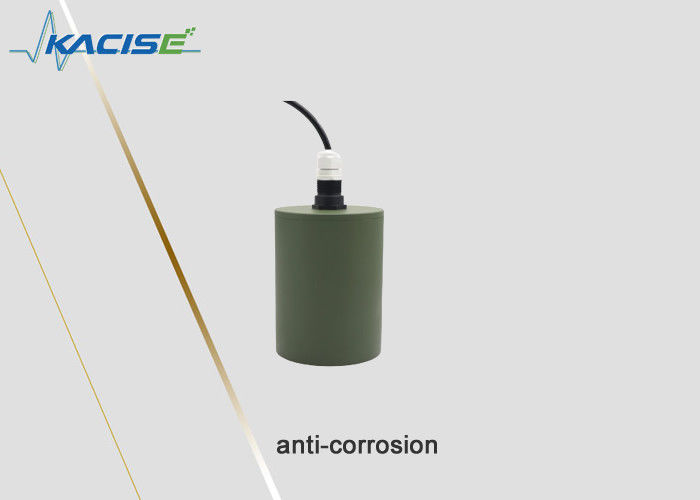

| Vật liệu vỏ | PVDF |
Lỗ ống, bể nước nhà máy, bể, kỹ thuật đô thị, nước máy, xử lý nước thải, bảo tồn nước và thủy điện, sắt và thép, mỏ than, điện, hóa dầu,sông và hồ đô thị, vận chuyển và chế biến thực phẩm.
| KUS | Mô hình | Sản lượng | Phạm vi | Mô tả |
|---|---|---|---|---|
| 630D | Hỗ trợ tùy chỉnh | |||
| Làm theo yêu cầu | ||||
| 0-10V | Khả năng đầu ra tương tự 0-10V | |||
| 0-5V | Điện thoại tương tự 0-5V | |||
| 0-3V | Khả năng đầu ra analog 0-3V | |||
| 4-20mA | Đầu ra tương tự 4-20mA | |||
| SW | Khả năng chuyển đổi | |||
| Uart | Uart serial output MODBUS RTU giao thức | |||
| RS485 | RS485 đầu ra MODBUS RTU giao thức | |||
| XXX mm | XXX mm nghĩa là khoảng cách đo tối đa | |||
| KUS | 550 | RS485 | 10000mm | |
KUS630D siêu âm đo nồng độ là một đồng hồ đo nồng độ được thiết kế với nguyên tắc đo nồng độ siêu âm tích hợp cảm biến và đơn vị điện tử,có thể đo hiệu quả mức chất liệu trong thùng chứa mở hoặc đóng. Cảm biến sử dụng vật liệu PVDF, vì vậy nó có thể được sử dụng rộng rãi trong các lĩnh vực công nghiệp khác nhau.
