Place of Origin:
China
Hàng hiệu:
Kacise
Chứng nhận:
CE
Model Number:
KUS630B
Tài liệu:
Máy đo nồng độ siêu âm dòng KUS630
1.Các đặc điểm
2.Tạm dịch:
Máy đo nồng độ siêu âm chống ăn mòn là một máy đo nồng độ kỹ thuật số được điều khiển bởi một vi xử lý.sóng âm được phản xạ bởi bề mặt của vật thể và được nhận bởi cùng một cảm biến, chuyển thành tín hiệu điện, và khoảng cách giữa cảm biến và vật thể đo được tính bằng thời gian giữa phát và nhận sóng âm thanh. Bởi vì đồng hồ đo nồng độ chất lỏng siêu âm chống ăn mòn áp dụng đo không tiếp xúc, môi trường đo gần như không giới hạn,và nó có thể được sử dụng rộng rãi trong việc đo chiều cao của các vật liệu lỏng và rắn khác nhau.
3. Kích thước
Đơn vị trong sơ đồ là mm
4Các kết nối điện và các định nghĩa tín hiệu
| Trật tự dòng | Côm | Dkết thúc |
| 1 | Màu đỏ | Sức mạnh là tích cực. |
| 2 | Màu đen | mặt đất trở lại năng lượng |
| 3 | Màu vàng | đầu ra tương tự, đầu ra điện áp, đầu ra mạch chuyển mạch |
| 4 | Màu xanh | RS485 A+ hoặc uart TXD |
| 5 | Xanh | RS485 B- hoặc uart RXD |
| Màu cáp | Trật tự dòng | Mô tả | Nhận xét |
| màu đỏ. | 1 | chạy bằng | 3.3V-30V đầu vào điện áp rộng |
| màu đen | 2 | GND | |
| màu vàng | 3 | Khả năng chuyển đổi | Khối kết nối công tắc, công suất tải 1A 60V, hỗ trợ tối đa hai đầu ra công tắc với logic độc lập, hai đầu cuối là hai tiếp xúc của công tắc,không phân biệt giữa cực dương và cực âm, và có thể được kết nối theo ý muốn. |
| Màu trắng | 4 | Khả năng chuyển đổi | |
| màu nâu | 4 | RS485A+ | |
| màu xanh lá cây | 5 | RS485B- |
5Mô tả tham số
| Model:KUS630 | |
| Phạm vi đo |

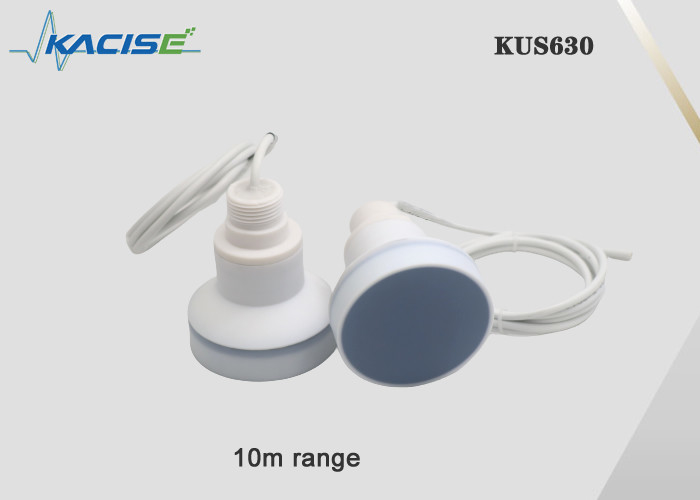

0.6m... 10m |
|
Địa điểm mù |
0... 0,6m ((Vùng làm việc không ổn định là trong phạm vi 0,6m, không nên làm việc trong phạm vi này); phiên bản khu vực mù tối thiểu 0,3m có thể đạt được, cần được tùy chỉnh. |
| Điện áp cung cấp | 3.3... 24 V DC, sóng 10 % SS |
|
Lưu lượng điện |
≤ 45 mA (tốc độ đo nhanh nhất) Phiên bản năng lượng thấp, tiêu thụ điện ngủ ít hơn 0,3mA, tiêu thụ điện gửi là 20mA (ít hơn 2ms), và tiêu thụ điện nhận không quá 8mA (ít hơn 150ms) |
|
Tín hiệu đầu ra |

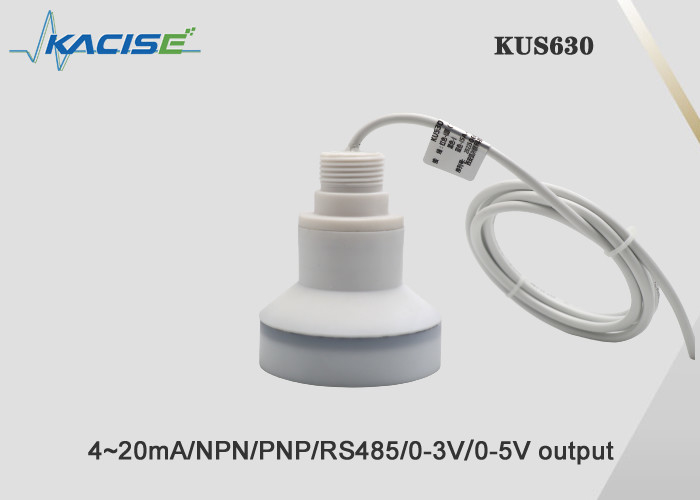

1:Output analog có thể lập trình 0-10V. 2: RS485 đầu ra. 3:Uart đầu ra hàng loạt 4Điện lượng: 4-20mA 5:Switch đầu ra |
| Độ chính xác đo | ≤ 1 % |
| Trả thù nhiệt độ | Ừ |
điều kiện làm việc
| Nhiệt độ hoạt động | -25...70°C ((248...343K) |
| Nhiệt độ lưu trữ | -40...85°C ((233...358K) |
hướng dẫn khác
| Kết nối điện | Cáp 5 lõi (điện thoại tương tự), cáp 6 lõi (điện thoại chuyển đổi); |
| Lớp bảo vệ | IP68 |

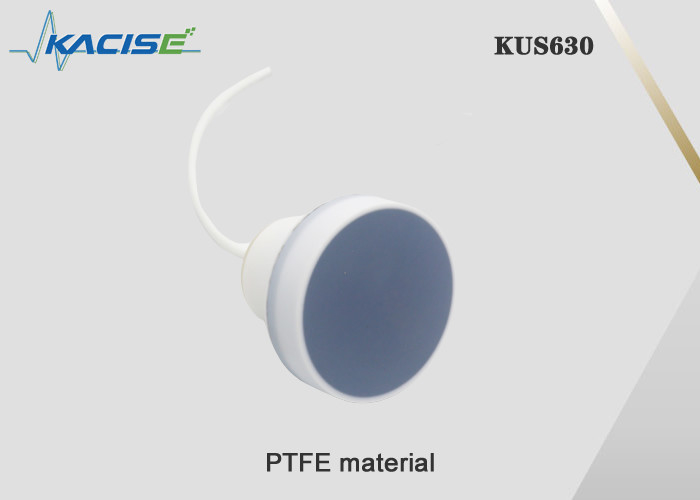

| Vật liệu vỏ | PTFE |
6Thông tin thêm
Máy đo nồng độ đối tượng siêu âm / chất lỏng được lắp đặt trên phần trên của thùng chứa.đầu dò phát ra một chùm xung siêu âm trên 20000Hz đến đối tượng được đoVì nhiệt độ có ảnh hưởng đến tốc độ âm thanh, máy đo nên đo nhiệt độ để điều chỉnh cho tốc độ âm thanh.có thể đồng thời mang lại 4-20mA, giao tiếp RS485, hai đầu ra tiếp xúc, và cũng có thể được cung cấp bởi 220VAC.
7Thông tin đặt hàng
| KUS | Model | Ođầu ra | Range | Dviết |
| 630B | Hỗ trợ tùy chỉnh | |||
| Làm theo yêu cầu | ||||
| 0-10V | Khả năng đầu ra tương tự 0-10V | |||
| 0-5V | Điện thoại tương tự 0-5V | |||
| 0-3V | Khả năng đầu ra analog 0-3V | |||
| 4-20mA | Đầu ra tương tự 4-20mA | |||
| SW | Khả năng chuyển đổi | |||
| Uart | Uart serial output MODBUS RTU giao thức | |||
| RS485 | RS485 đầu ra MODBUS RTU giao thức | |||
| XXX mm |
XXX mm nghĩa là khoảng cách đo tối đa (bên mặc định1000mm) |
|||
| KUS | 550 | RS485 | 10000mm | |
