Place of Origin:
China (Mainland)
Hàng hiệu:
Kacise
Chứng nhận:
certificate of explosion-proof, CE
Model Number:

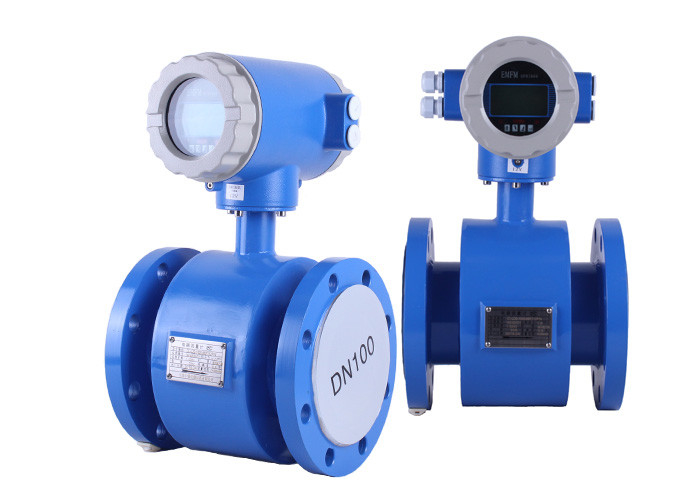

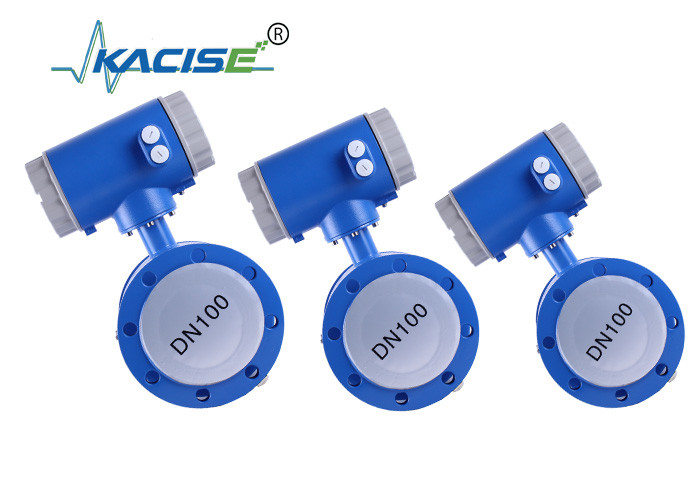

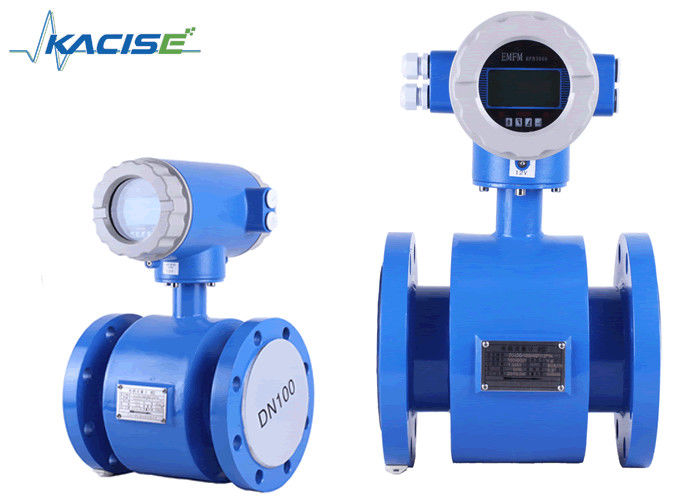

KEF-J1
Tài liệu:
KEF SerTôieS Etôivân vânrồtôiMộtgnvàTôicFtôiồw Meter
Dký quỹTôiPtTôiồN
kỹ thuậtTôical DMộtta
đo lườngđang chịu đựngSyStem
| Nguyên lý đo | định luật Faraday |
| Phạm vi ứng dụng | Chất lỏng dẫn điện |
| Giá trị đo được | |
| Giá trị đo chính | Vận tốc dòng chảy |
| Giá trị đo thứ cấp | Lưu lượng khối lượng |
Thiết kế
| Đặc trưng | Cảm biến không cần bảo trì được hàn hoàn toàn |
| Phiên bản mặt bích với ống khoan đầy đủ | |
| Xếp hạng áp suất tiêu chuẩn cũng như cao hơn | |
| Phạm vi đường kính lớn từ DN15~3000 với lớp lót chắc chắn được phê duyệt cho nước uống | |
| Độ dài chèn cụ thể của ngành | |
| Xây dựng mô-đun | Hệ thống đo lường bao gồm Cảm biến lưu lượng và bộ chuyển đổi tín hiệu. Nó có sẵn dưới dạng phiên bản nhỏ gọn và riêng biệt |
| Phiên bản nhỏ gọn | Với bộ chuyển đổi 511B: Nguồn 110 ~ 240Vac |
| Với bộ chuyển đổi 521B: Nguồn DC 18 ~ 36V | |
| Với W800L/W800W: Nguồn pin | |
| Phiên bản từ xa |
Trong phiên bản treo tường với bộ chuyển đổi 211B (Bộ chuyển đổi 110~240Vac hoặc 221B 18~36V DC |
| Với bộ chuyển đổi W800F: Nguồn pin | |
| Phạm vi đo | -12…+12m/s /-40...+40ft/s |
Đo lườngMộtccbạnrMộtcy
| Điều kiện tham khảo | Điều kiện dòng chảy tương tự EN 29104 |
| Trung bình: nước | |
| Độ dẫn điện: ≥300μs/cm | |
| Nhiệt độ: +10~+30oC/+50~+80℉ |
| Cài đặt đầu vào: ≥5DN | |
| Áp suất vận hành: 1Bar/14,5psig | |
| Độ chính xác của đồng hồ đo lưu lượng | Tiêu chuẩn: 0,5% tỷ lệ |
| Tùy chọn: 0,2% tỷ lệ |
điều hànhMộtđiều kiện tốtý kiến
| Tempertính cách | |
| Nhiệt độ xử lý | Lớp lót cao su cứng: -5~+60oC |
| Lớp lót bằng polypropylen: -5 ~ + 90oC | |
| Lớp lót PTEF: -5 ~ + 120oC | |
| Nhiệt độ môi trường xung quanh | Tiêu chuẩn (có vỏ chuyển đổi bằng nhôm) |
|
-20~+60oC (Bảo vệ thiết bị điện khỏi hiện tượng tự nóng lên với nhiệt độ môi trường trên 55oC |
|
| Nhiệt độ đột quỵ | -20 ~ 70oC |
| trướcSChắc chắn | |
| EN 1092-1 | DN2200~3000: PN2.5 |
| DN1200~2000: PN6 | |
| DN200~1000: PN10 | |
| DN65~150: PN16 | |
| DN10~50: PN40 | |
| Áp lực khác theo yêu cầu | |
| Độ dài chèn ISO | Tùy chọn cho DN15~600 |
| ASME B16.5 | 1~24”: 150lb RF |
| Áp lực khác theo yêu cầu | |
| JIS | DN10~1000/ 2~40”: 10K |
| Áp lực khác theo yêu cầu | |
| Giảm áp suất | không đáng kể |
| CúmTôid | |
| Tình trạng thể chất | chất lỏng dẫn điện |
| Độ dẫn điện | ≥5μs/cm |
| Hàm lượng khí cho phép (khối lượng) | 5% |
| Hàm lượng rắn cho phép | 70% |
ngay lập tứcMộttôilasự đề cập condiý kiến
| Cài đặt | Hãy cẩn thận để cảm biến lưu lượng luôn được đổ đầy |
| Để biết thông tin chi tiết, xem chương “Thận trọng khi lắp đặt” | |
| Hướng dòng chảy | Chuyển tiếp và đảo ngược |
| Mũi tên trên cảm biến lưu lượng chỉ hướng dòng chảy dương | |
| Chạy đầu vào | ≥5 DN |
| Chạy ổ cắm | ≥2 DN |
Quy trìnhScTRÊNNsự phản đối
| mặt bích | |
| EN1092-1 | DN25~3000 ở PN6~40 |
| ASME | 1~120” ở 150 lb RF |
| JIS | 25~1000 trong 10~20k |
| Thiết kế bề mặt đệm | RF |
| Kích thước hoặc xếp hạng áp suất khác theo yêu cầu | |
Đặt hàng thông tin
| Mã hậu tố mẫu | Sự miêu tả | ||||||||||
| GXEFM3000 | -1200 | -Com | -4mA | -Hart | -DC | -Pt | -Teflon1 | -GR | -D1400 | -Exd IIC T6 Gb | |
| Đường kính | -XXXX | Bốn chữ số: ví dụ: 0010: 10mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
| Máy phát | -Com | Loại nhỏ gọn | |||||||||
| -Rem | Loại từ xa | ||||||||||
| -Bát | Loại nguồn điện pin | ||||||||||
| -PRO | loại điều khiển quá trình | ||||||||||
| Tín hiệu đầu ra | -N | Không có đầu ra | |||||||||
| -4mA | 4-20mA | ||||||||||
| -Pul | Xung 1 ~ 5KHz | ||||||||||
| -4Pul | 4~20mA / 1~5KHz | ||||||||||
| Giao tiếp | -N | Không có giao tiếp | |||||||||
| -Hart | HART | ||||||||||
| -MOD | MODBUS-RTU | ||||||||||
| -PRO | PROFIBUS | ||||||||||
| -GPRS | mạng GPRS | ||||||||||
| -CDMA | mạng CDMA | ||||||||||
| -WHRT | HART không dây | ||||||||||
| -Khác | thứ tự đặc biệt | ||||||||||
| Nguồn điện | -AC | 85V～250Vac@46～63Hz danh nghĩa 20W |
|||||||||
| -DC | 20~36VDC danh nghĩa 20W | ||||||||||
| -Bát | Cung cấp năng lượng pin | ||||||||||
| -Bát+ | Pin + nguồn điện kép 12Vdc | ||||||||||
| Khác | yêu cầu đặc biệt | ||||||||||
| Vật liệu điện cực | -316L | Thép không gỉ 316L | |||||||||
| -HasB | Hastelloy B | ||||||||||
| -HasC | Hastelloy C276 | ||||||||||
| -Pt | Bạch kim | ||||||||||
| -Ta | tantali | ||||||||||
| -Ti | Titan | ||||||||||
| -WC | cacbua vonfram | ||||||||||
| Chất liệu lót | -Chà1 | Cao su tổng hợp(-20-60oC) | |||||||||
| -Chà2 | Cao su tổng hợp(-20-90oC) | ||||||||||
| -Tef1 | polytetrafluroetylen (-30-120oC) | ||||||||||
| -Tef2 | polytetrafluroetylen (-20-160oC) | ||||||||||
| -P | Polyurethane | ||||||||||
| -FVMQ | FVMQ | ||||||||||
| -PFA | DFA | ||||||||||
| -ETFE | Ethylene tetraflororethylene | ||||||||||
| Vòng nối đất | -N | Không có vòng nối đất | |||||||||
| -GR | Vòng nối đất | ||||||||||
| -GE | Điện cực nối đất | ||||||||||
| Thuộc tính kết nối phần ướt | -DXX | DXX: D06, D10, D16, D25,D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16; D25: DIN PN25 D40: DIN PN40, v.v. |
|||||||||
| -AX | Rìu: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
| -JX | JX: J1, J2, J3 J1: JIS10K; J2: JIS 20K; J3: JIS 30K |
||||||||||
| -WF | Kết nối wafer (có sẵn cho đồng hồ đo lưu lượng DN2.5; DN6) Vật liệu thân: thép không gỉ | ||||||||||
| -TR | Tri-Kẹp dành cho loại vệ sinh (Vật liệu thân: thép không gỉ) | ||||||||||
| Lớp chống cháy nổ | -Exd IIC T6 Gb | Exd IIC T6 Gb | |||||||||
| -N | không cần | ||||||||||
Ứng dụng
