KUM2500C Cảm biến mức nhiên liệu đậu xe siêu âm 4 - 20mA / RS232 / RS485 / 0 - 5V 9 - 36V
1. Tổng quan sản xuất
Bộ cảm biến mức dầu siêu âm là thiết bị giám sát lượng dầu được thiết kế cho nhân viên quản lý của đoàn xe doanh nghiệp. Nó có thể ngăn chặn trộm xăng của tài xế, tối ưu hóa chi phí vận chuyển,hành động lái xe của người lái xe và hỗ trợ quyết định thống kê, vv. Cảm biến sử dụng đầu dò siêu âm để phát hiện chiều cao mức dầu và thực hiện xử lý thông minh cho tín hiệu chiều cao của lượng dầu thông qua chương trình tích hợp của cơ thể chính.Sau đó nó gửi thông tin lượng dầu đến nền tảng hệ thống thông qua GPS để tạo ra báo cáo lượng dầu sau khi phân tích. Cảm biến hỗ trợ cổng hàng loạt và đầu ra tương tự và có thể kết nối với GPS của hầu hết các thương hiệu / Beidou tất cả trong một máy.cảm biến có thể được kết nối với hệ thống giám sát hậu trường dễ dàng.
The products adopt non-contact measurement ultrasonic wave sensor technology developed independently by our company and first created domestically and are widely used in fuel consumption monitoring projects for vehicles and sold overseas.
2. Giám sát mạng
Đặc điểm
3. giới thiệu về sản phẩm

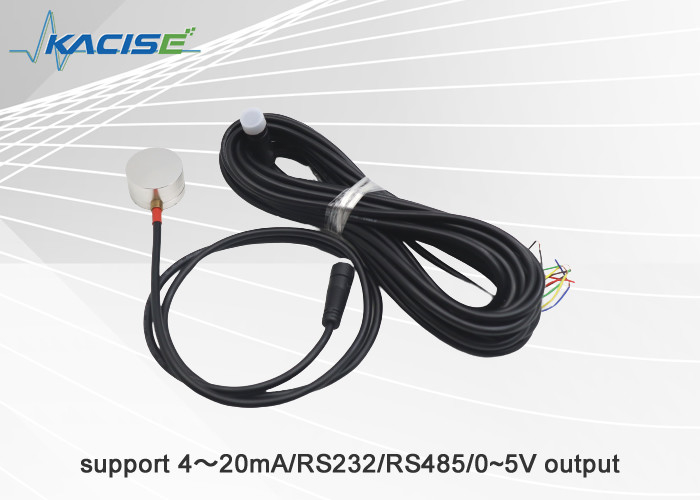

3.1Hình ảnh về sản phẩm thực tế được hiển thị trong hình sau.

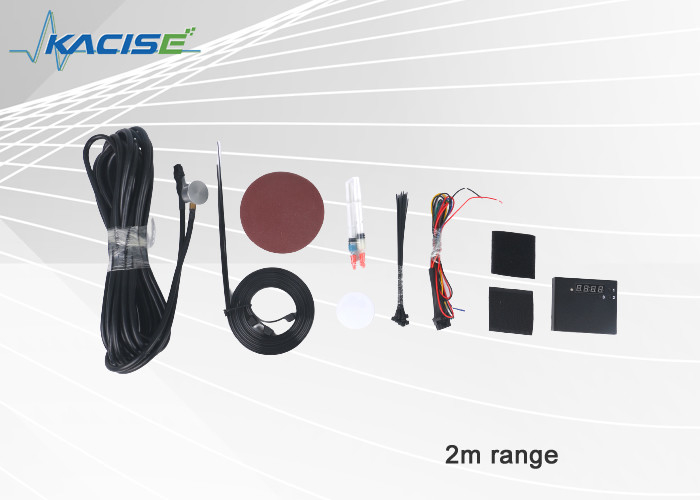

3.2Danh sách cấu hình sản phẩm
Danh sách cấu hình tiêu chuẩn:
| Số | Tên | Số lượng | Đơn vị | Nhận xét |
| 1 |
Cơ thể chính của cảm biến mức dầu sóng siêu âm siêu âm |
1 | Đặt | |
| 2 | Máy thăm dò siêu âm | 1 | Mảnh | Tổng chiều dài là 9M với đường nối |
| 3 | Lưới giao diện người dùng | 1 | Mảnh | Bao gồm đường dây điện và đường dây giao diện dữ liệu |
| 4 | Gói cài đặt phụ trợ | 1 | Gói | Cúp siêu âm (1 hộp nhỏ) / kẹp ống 1,2 mét (3 miếng) / băng 15cm (15 miếng) / giấy cát (2 miếng) |
Danh sách cấu hình tùy chọn:
| Số | Tên | Đơn vị | Nhận xét |
| 1 | Glu đặc biệt | chai |
|
3.3Các thông số kỹ thuật
| Điện áp hoạt động | 9~36VDC |
| Tiêu thụ năng lượng tối đa | 0.8W/12VDC |
| Nhiệt độ làm việc | -40°C~+85°C (mức công nghiệp) |
| Độ ẩm làm việc | 5% ~ 90% |
| Phạm vi đo | Được xác định theo vật liệu và độ dày của thùng chứa; đối với tấm thép dày 5mm, phạm vi đo là 5 ~ 200cm. |
| Phạm vi áp suất | ≤ 0,8kg hoặc 0,8MPa |
| Độ chính xác đo chất lỏng | ± 1% |
| Giao diện thiết bị | Cung cấp cổng đầu ra điện áp/đồng dòng tương tự, cổng dữ liệu RS232 và RS485. |
| Các thông số cổng liên lạc |
Tỷ lệ baud mặc định là 9600, không có bit kiểm tra, bit dữ liệu 8 chữ số, bit dừng 1 chữ số và không có điều khiển chất lỏng.Giá trị mức chất lỏng được đo bằng cảm biến theo thời gian thực được đưa ra mỗi 10 giây sau khi xử lý mịn. Lưu ý: Tỷ lệ baud và khoảng thời gian truyền dữ liệu có thể được tùy chỉnh. |
3.4 Đặc điểm của sản phẩm
1. Độ chính xác cao: Tỷ lệ phân giải của phép đo chiều cao mực dầu của cảm biến mực dầu là 0,1 mm và độ chính xác đo là ± 0,5%.Độ chính xác đo cao có thể được đảm bảo ở nhiệt độ cao và môi trường bên ngoài lạnh cao.
2. ổn định lâu dài tốt: cảm biến mức dầu áp dụng phương pháp đo sóng siêu âm và thực hiện đo không tiếp xúc. magnetic sliding system measurement methods that adopt direct contact measurement methods at present generally so as to avoid corrosion and pollution of oil level sensor by fuel oil and maintain long-term stability.
3. Dễ dàng lắp đặt và bảo trì: Nó chỉ cần lắp đặt đầu dò cảm biến ở phần dưới của bể nhiên liệu bên ngoài.không cần phải khoan lỗ và thay đổi trên bể nhiên liệu. Đồng thời, nó có thể đảm bảo hoạt động bình thường của đồng hồ dầu cũ của xe.
4. âm thanh môi trường, tiêu thụ năng lượng nhỏ. đo không tiếp xúc làm cho nó không cần thiết để khoan lỗ trên hoặc sửa đổi bể nhiên liệu. không có bụi bẩn và ô nhiễm sẽ được đưa đến dầu nhiên liệu.
5. độ tin cậy mạnh mẽ: vẫn hoạt động bình thường trong môi trường thù địch; chống ẩm, chống axit, chống viêm, chống can thiệp và thông minh.
Sản phẩm có thể được sử dụng độc lập bằng cách sử dụng màn hình hiển thị phụ trợ. Nó cũng có thể được sử dụng với thiết bị GPS bằng cách chuyển dữ liệu sang hậu trường thông qua thiết bị GPS để thống kê dữ liệu,phân tích tuyên bố và truy vấn.
2.5. Phạm vi áp dụng
Bộ cảm biến mức dầu siêu âm được điều chỉnh cho tất cả các loại xe (như xe logistics, taxi, xe buýt và xe hơi, vv) để ghi lại việc tiếp nhiên liệu,tiêu thụ dầu của phương tiện với số hóa để ngăn chặn sự xuất hiện của việc ăn cắp nhiên liệu, tránh lãng phí tài nguyên, cải thiện hiệu quả quản lý và an toàn giao thông và nâng cao mức độ quản lý hoạt động.
4- Đường dây
1. Đặt đường nối vào cabin. dây điện nên theo đường chéo của xe tại thời điểm dây điện. Nó không nên ảnh hưởng đến bản gốc tự tải hopper, sửa chữa đầu,vv và các chức năng ban đầu khác.
2. Đường nối phải cách xa động cơ xe để tránh tạo ra nhiễu điện từ do động cơ tạo ra.
3. Các đầu cuối của đường ống thăm dò và đường dây mở rộng nên được cuộn đúng cách để ngăn ngừa rơi ra.
4. Đường nối phải có khoảng cách ít nhất 20cm với các bộ phận sưởi ấm của xe.Đặt dây ở vị trí lắp đặt của xe một cách hợp lý.
5. Kết nối các phương tiện và xác nhận dữ liệu nền tảng
1. Ngắt kết nối với nguồn cung cấp điện và cố định cơ thể chính ở vị trí gần GPS (nơi mà rò rỉ nước sẽ không xảy ra) và cố định nó đúng cách;
2Các dây màu đỏ và đen của đường giao diện người dùng được kết nối với nguồn cung cấp điện công cộng của xe với dây màu đỏ kết nối với vai trò tích cực và dây màu đen kết nối với cực âm.
Chọn chế độ giao diện theo giao diện tiêu thụ dầu của GPS.
A. số lượng tương tự: Đường màu xanh lá cây được kết nối với cổng tương tự thu thập GPS.
B. Truyền thông RS232: Sợi vàng (TX) được kết nối với GPS RX và dây xanh (RX) được kết nối với GPS TX. Sợi đen (GND) được kết nối với mặt đất GPS.
C. Truyền thông RS485: Sợi nâu (B) được kết nối với B của GPS; sợi tím (A) được kết nối với A của GPS và sợi trắng được kết nối với mặt đất GPS.
3. bật và kiểm tra xem nền tảng cung cấp dữ liệu tiêu thụ dầu.
