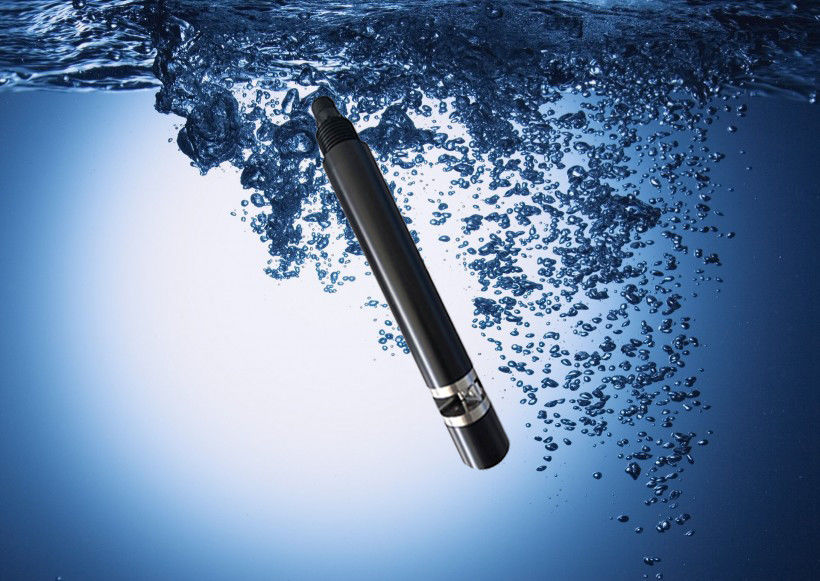

KCD310 Cảm biến COD trực tuyến không có chất phản ứng không ô nhiễm kích thước nhỏ thuận tiện hơn COD mờ và nhiệt độ

1Nguyên tắc

Nhiều hợp chất hữu cơ hòa tan trong nước hấp thụ tia cực tím.hàm lượng các chất ô nhiễm hữu cơ hòa tan trong nước có thể được đo chính xác bằng cách đo độ hấp thụ của các hợp chất hữu cơ này với ánh sáng UV bước sóng 254 nm. KCD310 cảm biến COD trực tuyến sử dụng hai nguồn ánh sáng, một ánh sáng cực tím để đo hàm lượng COD trong nước, ánh sáng tham chiếu khác để đo độ mờ của nước, ngoài ra,sự suy giảm đường quang được bù đắp bằng một thuật toán đặc biệt, có thể loại bỏ sự can thiệp của các tạp chất hạt ở một mức độ nhất định, để đạt được một phép đo ổn định và đáng tin cậy hơn.

2.Các đặc điểm

• Không có chất phản ứng, không ô nhiễm, bảo vệ kinh tế và môi trường
• Kích thước nhỏ, cài đặt thuận tiện hơn, giám sát chất lượng nước trực tuyến liên tục
• Cá tuyết, độ mờ và nhiệt độ có thể được đo
• Tự động bù đắp cho sự can thiệp mờ
• Với một bàn chải làm sạch để ngăn ngừa dính sinh học
• Trượt nhỏ, phản ứng nhanh, đo chính xác hơn
• Ngay cả việc theo dõi lâu dài cũng rất ổn định
• Không bảo trì, tuổi thọ dài và chi phí thấp
• Cảm biến kỹ thuật số, giao diện RS-485, giao thức Modbus/RTU
• Điện tử năng lượng thấp, thiết kế chống nhiễu

3.Các thông số kỹ thuật

4.Drawing chiều

Lưu ý: Bộ kết nối cảm biến là bộ kết nối chống nước lõi M16-5

5- Cài đặt và kết nối điện

5.1 Cài đặt

Khi treo cảm biến nên tránh vì dòng chảy của nước, lắp đặt cảm biến, không quá 2 mét từ độ sâu bề mặt nước vào một cảm biến mà chạm vào một bức tường hoặc cấu trúc thủy lực khác,Nếu dòng chảy rất mạnhXin hãy sửa lại cảm biến.

Lắp đặt cảm biến không quá 2 mét từ bề mặt nước.

Bộ cảm biến được hạ xuống 30cm dưới mức nước thấp nhất có thể, tính đến sự biến động của mức nước.

Cảm biến được đặt trong nước mà không có bong bóng.

Nó được khuyến cáo để lắp đặt một vỏ cáp bên ngoài cáp cảm biến.

5.2 Kết nối điện

Cáp là một sợi được bảo vệ bằng cặp xoắn 4 lõi được xác định theo trình tự đường:

dây đỏ -- dây điện (12 ~ 24VDC)

Đường đen (GND)

Đường xanh -- 485a

Đường trắng -- 485b

Trước khi điện hóa, chuỗi dây điện nên được kiểm tra cẩn thận để tránh mất mát không cần thiết do lỗi dây điện.

Hướng dẫn dây chuyền: Xem xét cáp chìm lâu dài trong nước (bao gồm cả nước biển) hoặc tiếp xúc với không khí, tất cả các dây chuyền được yêu cầu để làm điều trị chống nước,cáp khách hàng nên có một khả năng chống ăn mòn nhất định.

6- Bảo trì

 6.1 Lịch trình và phương pháp bảo trì

 Lịch bảo trì

Để đảm bảo đo chính xác, làm sạch rất quan trọng, làm sạch thường xuyên cảm biến, góp phần vào sự ổn định của dữ liệu.

Lưu ý: tần suất bảo trì trong bảng trên chỉ được khuyến cáo. Xin hãy làm sạch cảm biến theo việc sử dụng thực tế của cảm biến.

Phương pháp bảo trì

1) bề mặt cảm biến: làm sạch bề mặt cảm biến bằng nước máy. Nếu còn sót lại, lau bằng vải mềm ẩm. Đối với bụi bẩn cứng đầu, thêm một số chất tẩy rửa gia dụng vào nước máy để làm sạch.

2) kiểm tra dây của cảm biến: dây không nên bị căng khi nó hoạt động bình thường, nếu không nó dễ dàng để phá vỡ dây bên trong dây và gây ra cảm biến không thể hoạt động bình thường.

3) kiểm tra xem cửa sổ đo của cảm biến có bẩn và bàn chải làm sạch có bình thường không.

4) kiểm tra bàn chải cảm biến để tìm thấy hư hỏng.

5) sau 18 tháng sử dụng liên tục, trở lại nhà máy để thay thế thiết bị niêm phong động.

Những điểm cần lưu ý

Máy thăm dò chứa các thành phần quang học và điện tử nhạy cảm. Hãy chắc chắn rằng máy thăm dò không bị va chạm bởi bất kỳ máy móc nặng nào. Không có bộ phận nào bên trong máy thăm dò đòi hỏi người dùng bảo trì.

 6.2 Kiểm tra hiệu suất của cảm biến

Định chuẩn độ mờ

 Trình chuẩn không: lấy đúng lượng chất lỏng không hỗn độn với Big Beaker, đặt cảm biến vào dung dịch theo chiều dọc,và hiệu chuẩn điểm không sau 3 ~ 5 phút ổn định số- Phụ lục tham khảo hướng dẫn.

Định chuẩn độ nghiêng: cảm biến được đặt trong dung dịch trong dung dịch tiêu chuẩn 100NTU trong 3 ~ 5 phút sau khi ổn định số.

Định chuẩn cá tuyết

Khp (potassium hydrogen phthalate, C8H5KO4) là một chất phản ứng hóa học phổ biến, có thể được sử dụng để chuẩn bị dung dịch tiêu chuẩn COD.

Chuẩn bị dung dịch tiêu chuẩn

1 cân chính xác 0,8503g KHP vào bình 1000ml.

2 đổ 100 ml dung dịch vào một bình 1000 ml, sau đó điền vào mức cao nhất với nước chưng cất hoặc nước phi ion hóa.Giải pháp với nồng độ 5 mg/l được chuẩn bị theo cùng một phương pháp..

Lưu trữ dung dịch tiêu chuẩn nồng độ (bước 2.1) trong chai thủy tinh màu đen và lưu trữ ở nhiệt độ thấp để ngăn ngừa phân hủy.2) nên được sử dụng trong vòng 24 giờ sau khi chuẩn bị.

Chuẩn chuẩn (2 điểm chuẩn)

1 cảm biến được đặt trong dung dịch 5 mg / L COD và tất cả các đường dẫn ánh sáng được xác nhận là chìm trong nước > 2 cm mà không có bong bóng.d.

2 đặt cảm biến vào dung dịch COD 100MG/L và hiệu chỉnh độ nghiêng theo lệnh phụ lục.

Lưu ý: 1. KHP có nguy cơ gây ung thư, xin vui lòng đeo găng tay khi hoạt động, tránh tiếp xúc với da.

2. Khi hiệu chỉnh, đầu tiên hiệu chỉnh nhiệt độ, sau đó hiệu chỉnhđộ mờ, sau đó hiệu chỉnh COD.

3Nếu độ dốc được hiệu chỉnh và giá trị cảm biến không thay đổi trong vòng 3 phút, tắt và bật lại.

Điểm cần lưu ý

Để bảo vệ cảm biến khỏi mặt trời

Xin đừng chạm vào cảm biến bằng tay của bạn

Bề mặt của cảm biến không có bong bóng không khí trong khi đo và hiệu chuẩn

Tránh áp dụng trực tiếp bất kỳ căng thẳng cơ học nào (áp lực, trầy xước, v.v.) lên cảm biến trong khi sử dụng

6.3 Câu hỏi thường gặp

7Chất lượng và dịch vụ

7.1 Đảm bảo chất lượng

Các bộ phận kiểm tra chất lượng có quy trình kiểm tra tiêu chuẩn, với thiết bị và phương tiện kiểm tra tiên tiến và hoàn hảo, và tuân thủ nghiêm ngặt các quy tắc kiểm tra,72 giờ làm già các sản phẩm để thực hiện thí nghiệm, thử nghiệm ổn định, không để một nhà máy sản phẩm không đủ điều kiện.

Người nhận sẽ trả lại lô sản phẩm với tỷ lệ không phù hợp 2%, và tất cả chi phí sẽ được nhà cung cấp chịu.Tiêu chuẩn trả tiền đề cập đến mô tả sản phẩm được cung cấp bởi nhà cung cấp.

Đảm bảo số lượng và tốc độ giao hàng.

7.2 Phụ kiện

Sản phẩm này bao gồm:

1 cảm biến

1 bản sao hướng dẫn sử dụng

Giấy chứng nhận 1

7.3 cam kết dịch vụ sau bán hàng

Công ty chúng tôi cung cấp dịch vụ sau bán hàng trong một năm kể từ ngày bán hàng, nhưng không bao gồm thiệt hại do sử dụng không đúng cách. Nếu cần sửa chữa hoặc điều chỉnh, vui lòng trả lại bằng chi phí của riêng bạn.,công ty sẽ sửa chữa thiệt hại của thiết bị miễn phí.
