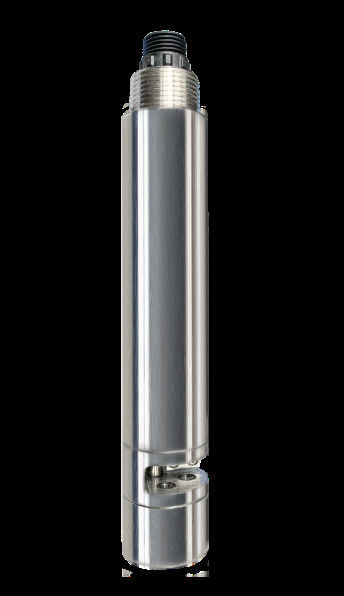

KCD602 Cảm biến COD trực tuyến Không có chất phản ứng Không ô nhiễm Kích thước nhỏ để giám sát chất lượng nước

Nhiều chất hữu cơ hòa tan trong nước hấp thụ tia cực tím. Do đó, bằng cách đo độ hấp thụ các chất hữu cơ này bằng tia cực tím ở bước sóng 254 nm, có thể đo chính xác tổng lượng chất ô nhiễm hữu cơ hòa tan trong nước. Cảm biến COD trực tuyến KCD602 sử dụng hai nguồn sáng, một nguồn tia cực tím 254 nm và một nguồn ánh sáng tham chiếu tia cực tím 365 nm, có thể tự động bù lại sự suy giảm đường quang và loại bỏ sự can thiệp của men chất lơ lửng dạng hạt ở một mức độ nhất định, do đó đạt được độ ổn định và đáng tin cậy hơn.

• Không có thuốc thử, không gây ô nhiễm, tiết kiệm hơn và bảo vệ môi trường
• Kích thước nhỏ, lắp đặt dễ dàng và giám sát chất lượng nước liên tục
• Đo các thông số COD, độ đục và nhiệt độ
• Tự động bù nhiễu cho độ đục
• Với bàn chải làm sạch để ngăn chặn sự bám dính sinh học
• Độ lệch nhỏ, phản ứng nhanh, đo chính xác hơn
• Độ ổn định tuyệt vời ngay cả khi theo dõi lâu dài
• Không cần bảo trì, tuổi thọ dài và chi phí sử dụng thấp
• Cảm biến kỹ thuật số, giao diện RS-485, giao thức Modbus/RTU
• Thiết kế công suất thấp, thiết kế chống nhiễu

Khi gắn cảm biến, cảm biến do dòng nước gây ra phải được ngăn không cho va vào tường hoặc các thiết bị bảo tồn nước khác. Nếu lưu lượng nước rất gấp, hãy sửa cảm biến.

Lắp đặt cảm biến ở độ sâu không quá 2 mét tính từ mặt nước.

Có tính đến sự dao động của mực nước, cảm biến được ngâm ở mực nước thấp nhất có thể dưới 30 cm.

Cảm biến được đặt ở vị trí không có bọt khí trong nước.

• Lắp bộ bảo vệ cáp bên ngoài cáp cảm biến.
• Cảm biến phải được đặt theo chiều ngang và chắc chắn. Khu vực đo hướng về hướng dòng chảy.

• Đường màu đỏ—cáp nguồn (12-24VDC)
• Đường màu đen—Dây nối đất (GND)
• Đường màu xanh—485 A
• Đường trắng—485 B
• Dây trần— lá chắn

Sau khi nối dây xong cần kiểm tra cẩn thận để tránh làm hỏng cảm biến do nối dây không đúng.

Đặc điểm kỹ thuật cáp:Xét việc ngâm cáp trong nước (kể cả nước biển) trong thời gian dài hoặc tiếp xúc với không khí thì cáp có khả năng chống ăn mòn ở mức độ nhất định. Đường kính ngoài của cáp là Φ6 mm và tất cả các giao diện đều không thấm nước.

6.1.1 Lịch bảo trì

Để đảm bảo các phép đo chính xác, việc vệ sinh cảm biến là rất quan trọng và việc vệ sinh cảm biến thường xuyên giúp ổn định dữ liệu.

Lưu ý: Tần suất bảo trì trong bảng trên chỉ mang tính khuyến nghị. Vui lòng bảo trì cảm biến theo cách sử dụng thực tế của cảm biến.

6.1.2 Phương pháp bảo trì

1)Bề mặt bên ngoài cảm biến: Làm sạch bề mặt bên ngoài của cảm biến bằng nước máy. Nếu vẫn còn mảnh vụn, hãy lau bằng vải mềm và ẩm. Đối với một số vết bẩn cứng đầu, hãy thêm một ít nước giặt gia dụng vào nước máy để làm sạch.

2) Kiểm tra cáp của cảm biến: không nên siết cáp trong quá trình hoạt động bình thường. Nếu không, cáp bên trong cáp có thể bị đứt, khiến cảm biến gặp trục trặc.

3) Kiểm tra xem cửa sổ đo của cảm biến có bị bẩn không và chổi vệ sinh có bình thường không.

4) Kiểm tra chổi vệ sinh cảm biến xem có bị hỏng không.

5) Trong 18 tháng sử dụng liên tục, phải quay lại nhà máy để thay thế thiết bị bịt kín động.

1.3 Biện pháp phòng ngừa

Đầu dò chứa các thành phần quang học và điện tử nhạy cảm. Đảm bảo đầu dò không bị sốc cơ học nghiêm trọng. Không có bộ phận nào bên trong đầu dò yêu cầu người dùng bảo trì.

6.2.1 Hiệu chuẩn độ đục:

1. Hiệu chuẩn bằng 0: Lấy một lượng nhỏ chất lỏng có độ đục từ cốc lớn và đặt cảm biến theo chiều dọc trong dung dịch. Sau 3 đến 5 phút, giá trị được ổn định và sau đó hiệu chuẩn về 0. Các hướng dẫn tham khảo phần phụ lục.
2. Hiệu chỉnh độ dốc: Đặt cảm biến vào dung dịch và đặt cảm biến vào dung dịch chuẩn 100 NTU. Sau 3 đến 5 phút, độ dốc được hiệu chỉnh sau khi giá trị ổn định. Các hướng dẫn tham khảo phần phụ lục.

6.2.2 Hiệu chuẩn COD:

1. KHP(Kali hydro phthalate, C8H5KO4), Là chất nhuộm thường được sử dụng cho nghiên cứu môi trường, nó có thể được sử dụng để hiệu chuẩn COD.
2. Chuẩn bị dung dịch chuẩn
   1. Cân chính xác 0,8503 g KHP cho vào bình định mức 1000 ml. Nước cất hoặc nước khử ion và được tưới cho đến mức cao nhất. Dung dịch này là dung dịch COD 1000 mg/L.
   2. Lấy 100 ml dung dịch này cho vào bình định mức 1000 ml và đổ nước cất hoặc nước khử ion đến vạch. Sau khi lắc, nồng độ COD là 100 mg/L. Một dung dịch có nồng độ 5 mg/L được chuẩn bị theo cách tương tự.
   3. Dung dịch chuẩn đậm đặc (bước 2.1) được bảo quản trong lọ thủy tinh màu đen và bảo quản ở nhiệt độ thấp để tránh bị phân hủy. Chất chuẩn đã pha loãng (bước 2.2) cần được sử dụng trong vòng 24 giờ sau khi pha.

6.2.3 Hiệu chuẩn (hiệu chuẩn 2 điểm)

1. Hiệu chuẩn 0～200mg/L

Đặt cảm biến vào dung dịch COD 5mg/L và xác minh rằng tất cả các đường dẫn ánh sáng đều chìm dưới nước >2cm và không có bọt khí. Thực hiện hiệu chuẩn điểm 0 theo lệnh phụ lục.

2. Hiệu chuẩn 0～500mg/L

Đặt cảm biến vào dung dịch COD 20mg/L và xác minh rằng tất cả các đường dẫn ánh sáng đều chìm dưới nước >2cm và không có bọt khí. Thực hiện hiệu chuẩn điểm 0 theo lệnh phụ lục.

• KHP có nguy cơ gây ung thư và nên đeo găng tay.
• Khi hiệu chuẩn, trước tiên hãy hiệu chỉnh nhiệt độ, sau đó hiệu chỉnh độ đục và sau đó hiệu chỉnh COD.
• Nếu độ dốc được hiệu chỉnh, giá trị cảm biến sẽ không thay đổi trong vòng 3 phút, cung cấp lại sau khi cắt điện.

• Tránh ánh nắng mặt trời của cảm biến
• Vui lòng không chạm vào cảm biến bằng tay
• Tránh tiếp xúc với bề mặt cảm biến trong quá trình đo và hiệu chuẩn
• Tránh tác dụng bất kỳ lực cơ học nào (áp suất, vết trầy xước, v.v.) trực tiếp lên cảm biến trong quá trình sử dụng.

• Bộ phận kiểm tra chất lượng có quy trình kiểm tra tiêu chuẩn hóa, thiết bị và phương tiện kiểm tra tiên tiến, hoàn hảo và tuân thủ nghiêm ngặt các quy định, 72 giờ thử nghiệm lão hóa và kiểm tra độ ổn định trên sản phẩm, đồng thời không cho phép sản phẩm kém chất lượng rời khỏi nhà máy.
• Bên nhận trực tiếp trả lại lô sản phẩm có tỷ lệ không phù hợp 2%, mọi chi phí phát sinh do nhà cung cấp chịu. Tiêu chuẩn tham chiếu đề cập đến mô tả sản phẩm do nhà cung cấp cung cấp.
• Đảm bảo số lượng hàng hóa và tốc độ vận chuyển.

Sản phẩm này bao gồm:

• cảm biến
• Hướng dẫn sử dụng
• Giấy chứng nhận

Công ty cung cấp dịch vụ hậu mãi tại địa phương trong vòng một năm kể từ ngày bán, nhưng không bao gồm những hư hỏng do sử dụng không đúng cách. Nếu cần sửa chữa hoặc điều chỉnh, vui lòng trả lại, nhưng chi phí vận chuyển phải được tính toán. Hư hỏng trên đường đi, công ty sẽ sửa chữa miễn phí những hư hỏng của thiết bị.
