Place of Origin:
China
Hàng hiệu:
KACISE
Chứng nhận:
ISO / CE / Explosion-proof
Model Number:
KVF Series

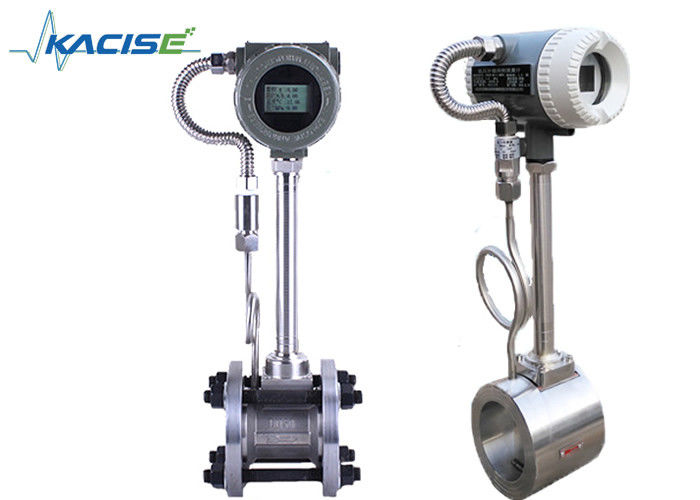

Màn hình LCD màn hình từ xa và điều khiển 4-20MA Steam Natural Gas Vortex Flow Meter
Lời giới thiệu
Bộ đo lưu lượng xoắn ốc dựa trên nguyên tắc "vòm Karman", việc sử dụng tinh thể điện piezo như một yếu tố đo của các dụng cụ đo lưu lượng cho nhiều loại khí, hơi nước,đo lưu lượng nước . LUGB series of vortex flowmeter specifications from DN15 to DN600, vortex flowmeter in accordance with the structural characteristics into full-tube vortex flowmeter and plug-in vortex flowmeter.Theo các tín hiệu đầu ra khác nhau có thể được chia thành cảm biến chế độ đầu ra xung và đầu ra hiện tại tiêu chuẩn của bộ phátThiết bị có lợi thế của phạm vi đo lưu lượng rộng, độ chính xác cao, cấu trúc đơn giản, mất áp suất nhỏ, không có bộ phận chuyển động, v.v.Nó được áp dụng để đo lưu lượng tức thời và tổng lưu lượng chất lỏng trong một đường ống kín.

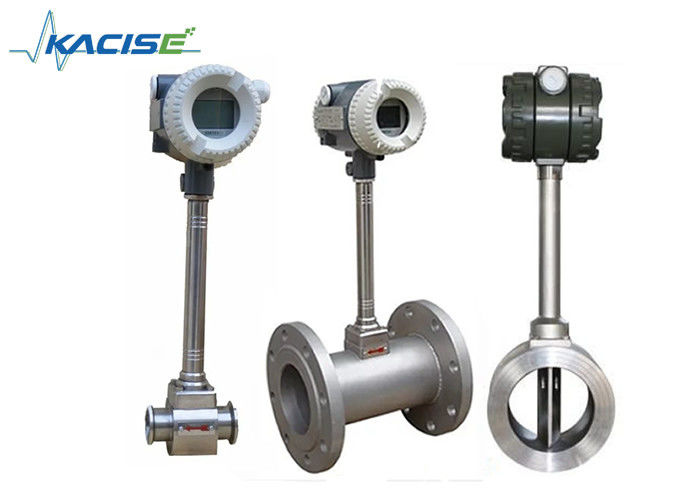

Máy đo lưu lượng xoáy cấu trúc
FChất ăn
Việc đo là độc lập với mật độ chất lỏng, độ nhớt, độ ẩm, temperature pressure and conductivity There are no obstacle parts in the measuring tube no pressure loss to the tube of which the straight part is of low requirement The sensor with grounded electrode gurantees the grounding wellThe sensor with advanced processing technology is of nice resistance to the negative pressure.
1. Đơn giản và vững chắc, không có bộ phận chuyển động, độ tin cậy cao, hoạt động lâu dài là rất ổn định
2. Không trôi, độ chính xác cao
3. Giảm áp suất nhỏ, dễ duy trì
4Phạm vi đo, phạm vi lên đến: 1: 15
5- Phạm vi ứng dụng rộng, khí, chất lỏng, lưu lượng hơi nước có thể được đo lường
6Phạm vi nhiệt độ hoạt động rộng: -40 °C đến 350 °C nhiệt độ cao
7. tín hiệu xung đầu ra hoặc tín hiệu hiện tại, dễ sử dụng với máy tính và các hệ thống số khác
Các thông số
| Chiều kính ống | DN15~DN1800 |
| Vật liệu máy đo | 1Cr18Ni9Ti |
| Áp suất danh nghĩa (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| Nhiệt độ trung bình đo (°C) | -40 ~ + 250 °C; -40 ~ + 350 °C |
| Điều kiện môi trường | Nhiệt độ: -10 ~ + 55 ° C, độ ẩm 5% ~ 90%, áp suất: 86 ~ 106Kpa |
| Lớp độ chính xác | chất lỏng: đọc ± 0.5 |
| Kiểm tra khí hoặc hơi nước: | Đánh giá ± 1.0,±1.5 |
| Tỷ lệ giảm | 1:10;1:15 |
| Tỷ lệ giảm áp suất | Cd<2.6 |
| Tín hiệu đầu ra | 4-20mA hoặc xung |
| Nguồn cung cấp điện |
cảm biến: +12VDC, +24VDC Máy phát: +24VDC Trên màn hình: pin 3.2V |
| Dây truyền tín hiệu | STVPV3×0.3 ((ba dây), 2×0.3 ((hai dây) |
| Cài đặt | Cáp kẹp tích hợp hoặc kết nối kẹp |
| Khoảng cách truyền | ≤ 500m |
| Giao diện đường tín hiệu | Dây đực M20 × 1.5 |
| Mức độ nổ | ExdIIBT6 |
| Lớp bảo vệ | IP65 |
| Cho phép gia tốc rung động | 1.0g |
