Place of Origin:
China
Hàng hiệu:
KACISE
Chứng nhận:
ISO / CE / Explosion-proof
Model Number:
KVF Series

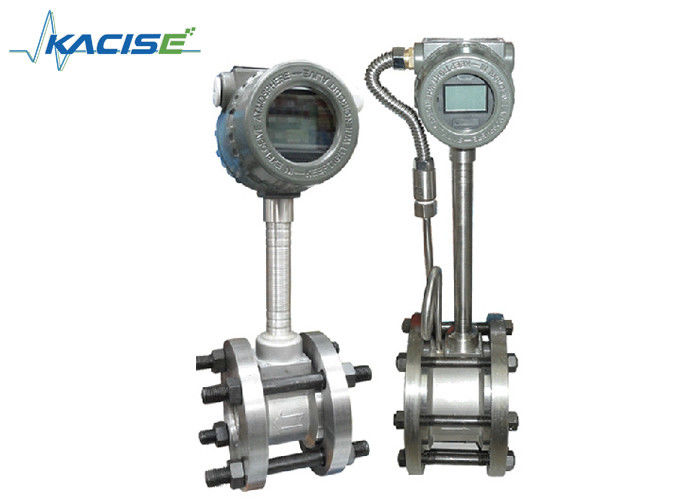

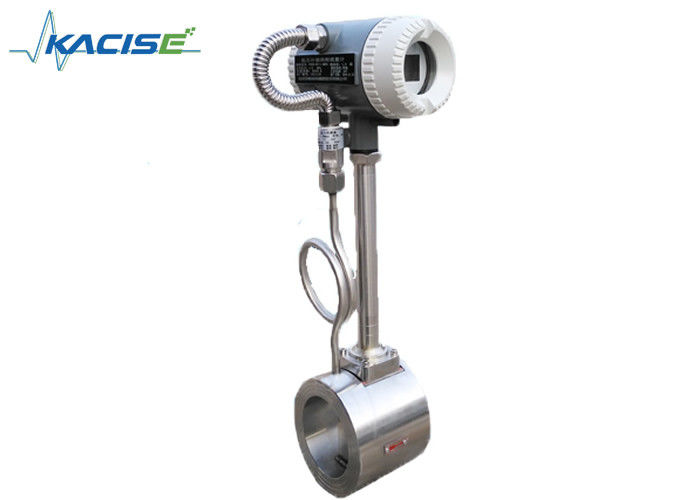

Clamp Flange nén Không khí xoắn ốc đổ dòng chảy đo, xoắn ốc khí dòng chảy đo 4 - 20mA
Lời giới thiệu
Máy đo lưu lượng xoáy Karman, được sử dụng rộng rãi trong công nghiệp, là một loại máy đo lưu lượng được làm bằng cách sử dụng hiện tượng xoáy Carmen.Khi máy phát điện xoáy được đưa thẳng vào chất lỏng, đường xoáy Karman sẽ hình thành khi chất lỏng vượt qua máy phát điện.tàu xoáy không đối xứng có thể duy trì ổn địnhTrong trường hợp này, tần số f của xoáy là tỷ lệ trực tiếp với v của dòng chảy của chất lỏng, và tỷ lệ ngược với d của chiều rộng phía trước của máy phát xoáy.
KVF flowmeter là một Karman vortex flowmeter sử dụng nguyên tắc của Carmen vortex flowmeter, có thể được sử dụng để đo không khí, oxy, khí, khí tự nhiên và các khí hóa học khác.Sản phẩm áp dụng kỹ thuật khác biệt tiên tiến, cùng với đo lường cách ly, che chắn và lọc, nó đã sở hữu hiệu suất chống rung động tốt hơn và ổn định tín hiệu.Nó được đặc trưng bởi sự mất áp suất nhỏ, phạm vi lớn, độ chính xác cao, hầu như không bị ảnh hưởng bởi mật độ chất lỏng, áp suất, nhiệt độ,độ nhớt và các thông số khác khi đo lưu lượng khối lượng trong điều kiện làm việc.Không có bộ phận cơ khí di chuyển, do đó độ tin cậy cao, bảo trì nhỏ.Các thông số của thiết bị có thể ổn định trong một thời gian dài.
Đặc điểm
1. Flange&body: tích hợp các mảnh rèn, nó sẽ tránh vỡ thành các mảnh.100% SS304 vật liệu, chúng tôi có thể cung cấp báo cáo vật liệu.
2. Bảng mạch: Bảng mạch kỹ thuật số,vì hầu hết các nhà cung cấp sử dụng bảng mạch tương tự,bảng mạch kỹ thuật số có lợi thế chống rung động và chống can thiệp.
3. Chuyển đổi dòng chảy: Thiết kế mô-đun đặc biệt, người nghiệp dư có thể vận hành, tháo rời và lắp ráp dễ dàng, nó sẽ tránh rủi ro tai nạn.
4. hàn: áp dụng công nghệ vảy cá tiên tiến,để làm cho đường hàn trông đẹp và mịn màng.
5. Công nghệ OVAL Nhật Bản với cảm biến kiểu nhúng, ống kính hình tam giác sẽ không rơi ra, chúng tôi đã xin bằng sáng chế.
6Bộ cảm biến nhiệt độ trung bình của chúng tôi có thể đo nhiệt độ cao nhất khoảng 350°C, bình thường là -40~250°C.
Các thông số
| Chiều kính ống | DN15~DN1800 |
| Vật liệu máy đo | 1Cr18Ni9Ti |
| Áp suất danh nghĩa (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| Nhiệt độ trung bình đo (°C) | -40 ~ + 250 °C; -40 ~ + 350 °C |
| Điều kiện môi trường | Nhiệt độ: -10 ~ + 55 ° C, độ ẩm 5% ~ 90%, áp suất: 86 ~ 106Kpa |
| Lớp độ chính xác | chất lỏng: đọc ± 0.5 |
| Kiểm tra khí hoặc hơi nước: | Đánh giá ± 1.0,±1.5 |
| Tỷ lệ giảm | 1:10;1:15 |
| Tỷ lệ giảm áp suất | Cd<2.6 |
| Tín hiệu đầu ra | 4-20mA hoặc xung |
| Nguồn cung cấp điện |
cảm biến: +12VDC, +24VDC Máy phát: +24VDC Trên màn hình: pin 3.2V |
| Dây truyền tín hiệu | STVPV3×0.3 ((ba dây), 2×0.3 ((hai dây) |
| Cài đặt | Cáp kẹp tích hợp hoặc kết nối kẹp |
| Khoảng cách truyền | ≤ 500m |
| Giao diện đường tín hiệu | Dây đực M20 × 1.5 |
| Mức độ nổ | ExdIIBT6 |
| Lớp bảo vệ | IP65 |
| Cho phép gia tốc rung động | 1.0g |
Lựa chọn mô hình
| KVF | Các thông số | ||||||||||
| Chiều kính danh nghĩa | DNXX | DN15 ~ DN1800 (mm) | |||||||||
| Cấu trúc | F | Loại từ xa với hiển thị | |||||||||
| Y | Loại nhỏ gọn với màn hình | ||||||||||
| Độ chính xác | A | Loại ống: lớp 1.0 | |||||||||
| B | Loại chèn: lớp 2.5 | ||||||||||
| Áp suất danh nghĩa | 16 | 1.6Mpa | |||||||||
| XX | Tùy chỉnh | ||||||||||
| Nhiệt độ tối đa của môi trường | M | < 250°C | |||||||||
| H | > 250°C | ||||||||||
| Chức năng khác | P | Với bồi thường áp suất | |||||||||
| T | Với bù nhiệt độ | ||||||||||
| PT | Với bù áp suất và nhiệt độ | ||||||||||
| Sức mạnh | 1 | 12~28VDC | |||||||||
| 2 | 85 ~ 265VAC (Tấm hiển thị từ xa) | ||||||||||
| 3 | 3Pin lithium.6V (trên màn hình) | ||||||||||
| Sản lượng | A | 4-20mA | |||||||||
| M | Nhịp điện áp | ||||||||||
| H | HART | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| Cài đặt | 1 | Phân | |||||||||
| 2 | Vòng kẹp | ||||||||||
| 3 | Nhập | ||||||||||
| 4 | Sợi | ||||||||||
| 5 | Kẹp | ||||||||||
| Chất chống nổ | A | Không bị nổ. | |||||||||
| B | Chứng minh nổ nội tại | ||||||||||
| G | Chống cháy | ||||||||||
