Place of Origin:
China
Hàng hiệu:
Kacise
Chứng nhận:
Intrinsically safe, explosion proof, CE certificate
Model Number:
GXPS800
Ứng dụng
Tính năng
Lời giới thiệu

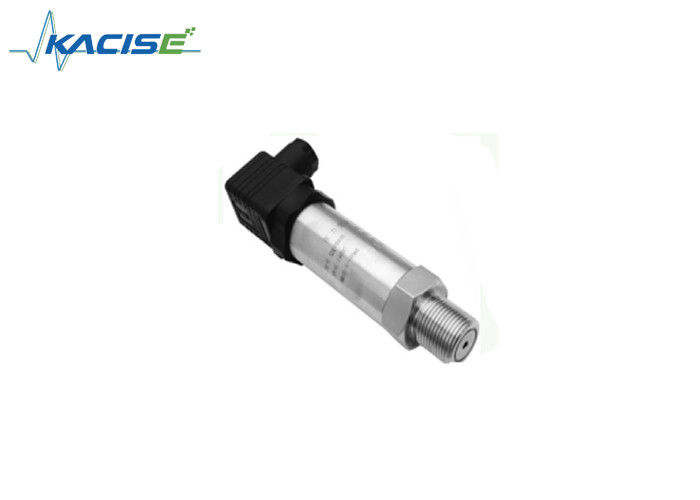

GXPS800 series sputtered film pressure transmitter là một nhiệt độ cao, phạm vi lớn, sản phẩm chính xác cao.Các chất lỏng và khí ăn mòn nhẹ.
Chân phim phun đề cập đến việc sử dụng các phương pháp hóa học, trong cơ thể lõi trên cơ thể đàn hồi bằng các phương pháp hóa học, phun một lớp cách điện,sau đó phun trên việc sử dụng một bộ đo trên chất cách điện kim loại mỏng Wheatstone cầu và nhiệt độ bù kháng cự, và cuối cùng được phủ bằng một lớp vật liệu cách nhiệt trên bộ kháng phim kim loại.một cầu Wheatstone phun cùng với biến dạng xảy ra để tạo ra một đầu ra tuyến tính.
Định nghĩa giao diện điện tử và tín hiệu
| Kết nối điện | |||||
| 2 dây | 3 dây | 4 dây | Cáp | Hirschmann | Khẩu khí |
| Sức mạnh | Sức mạnh | Sức mạnh + | Màu đỏ | 1 | 1 |
| Sản lượng | Sản lượng | Sản lượng + | Màu xanh | 2 | 2 |
| Điện hạ tầng | Sức mạnh... | Màu đen | 3 | 3 | |
| Lượng sản xuất... | Xanh | ||||
| Được bảo vệ | được bảo vệ | Được bảo vệ | Màu vàng | 4 | |
Parameter
| Chi tiết. | Giá trị | ||||
| Phạm vi áp suất | - 0.1....-0,01MPa......200MPa | ||||
| Áp lực tải | 2 lần áp suất giá trị danh nghĩa (1.5X) | ||||
| Áp suất vỡ | 4 lần áp suất giá trị danh nghĩa (3X) | ||||
| Độ chính xác | ± 0,1% F.S, ± 0,25% F.S, ± 0,5% F.S | ||||
| Sự ổn định | Giá trị điển hình 0,25% F.S/năm, tối đa 0,4% F.S. | ||||
| Nhiệt độ hoạt động | -50°C~150°C | ||||
| Nhiệt độ bù đắp | -20°C~120°C | ||||
| Sự tương thích trung bình | Tất cả các chất trung bình gây ra tương thích với 1Cr18Ni9Ti | ||||
| Hiệu suất điện | 2 hệ thống dây3/4 hệ thống dây | ||||
| Tín hiệu đầu ra | 4 ~ 20mA, 0 ~ 20mA, 0 ~ 10mA, 0 ~ 5V | 0 ~ 10V | |||
| Nguồn cung cấp điện | 12 ~ 30Vdc, 0-30VDC, 1-5V,0.5-3V | ||||
| Áp lực tải | (U-10)/0.02 ((Ω) | > 20kΩ | |||
| Khép kín | > 100M Ω@50V | ||||
| Năng lượng điện | 500V@60 giây | ||||
| Động lực / Tác động | 10g/5~2000Hz, trục X/Y/Z20g sinus 11ms | ||||
| Áp lực bền | 2×106Vòng tròn áp suất @25°C | ||||
| Kết nối điện | Hirsmann, vòi không khí, cáp cố định, cáp chống nước | ||||
| Phạm vi hiển thị | -999~1999 | ||||
| Cổng áp suất | M20×1.5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4 | ||||
| Loại áp suất | G, S | Thời gian phản ứng: 10ms | |||
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | ||||
