Place of Origin:
China
Hàng hiệu:
Kacise
Chứng nhận:
CE
Model Number:
GXPS540

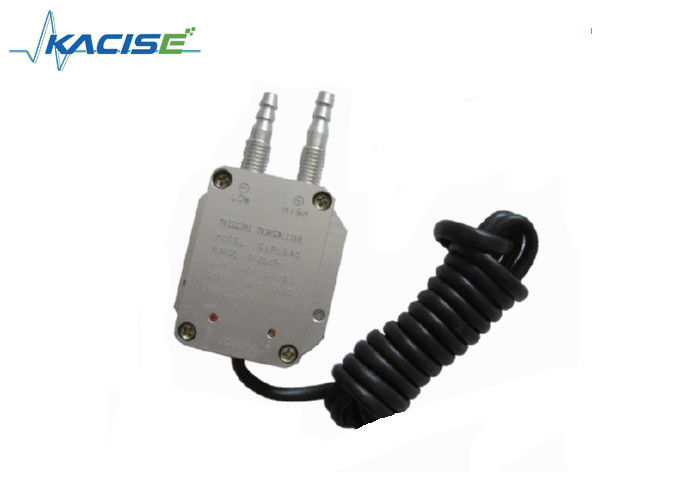

GXPS540 áp suất gió truyền áp suất chênh lệch áp suất áp dụng độ chính xác cao, độ ổn định cao và được lắp ráp bằng kỹ thuật cô lập căng thẳng.Bằng cách bù đắp nhiệt độ chính xác và khuếch đại tín hiệu, chuyển áp suất chênh lệch vi mô, áp suất không khí, dòng chảy và các thông số khác sang đầu ra tín hiệu đáng tin cậy 4 ~ 20mA hoặc 1 ~ 5V.
Tính năng
Định nghĩa giao diện điện tử và tín hiệu
Parameter
| Chi tiết. | Giá trị | ||
| Phạm vi áp suất | ±5kPa......±10000kPa | ||
| Áp suất quá tải | 1.5 thời gian áp suất danh nghĩa | ||
| Nén đường ống | 3,5, 10 lần áp suất danh nghĩa | ||
| Độ chính xác | ± 0,25% F.S, ± 0,5% F.S | ||
| Sự ổn định | Giá trị điển hình 0,25% F.S, tối đa: 0,5% F.S. | ||
| Nhiệt độ hoạt động | -40 °C ~ 85 °C (OEM-40 °C ~ 120 °C) | ||
| Phạm vi nhiệt độ bù đắp | -10°C~70°C | ||
| Trung bình | Tất cả các chất trung bình gây ra tương thích với 1Cr18Ni9Ti hoặc đồng | ||
| Tính chất điện | 2 hệ thống dây | 3 hệ thống dây | |
| Tín hiệu đầu ra | 4 ~ 20mA | 0 ~ 5V | 0 ~ 10V |
| Nguồn cung cấp điện | 10 ~ 30Vdc | 8 ~ 30Vdc/ac | 11 ~ 30Vdc/ac |
| Kháng tải | (U-10)/0.02 ((Ω) | > 100kΩ | |
| Ít nhất cách ly giữa trường hợp & kết thúc | > 100M Ω@50V | ||
| miễn dịch giật | > 500Vac@60 giây | ||
| Sốc và rung động | 10g/5~2000Hz, trục X/Y/Z20g sinus 11ms | ||
| Áp lực bền | 2×106Vòng tròn áp suất @25°C | ||
| Kết nối điện | Cáp chống nước, dài 1,5m, IP65 | ||
| Cổng áp suất | G1/4 bên trong và bên ngoài, NPT1/4 bên trong và bên ngoài, | ||
| Thời gian phản ứng | 10ms | ||
| Loại áp suất | áp suất khác biệt | ||
| Giấy chứng nhận | cách điện chống nổ, CE | ||
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082- | ||

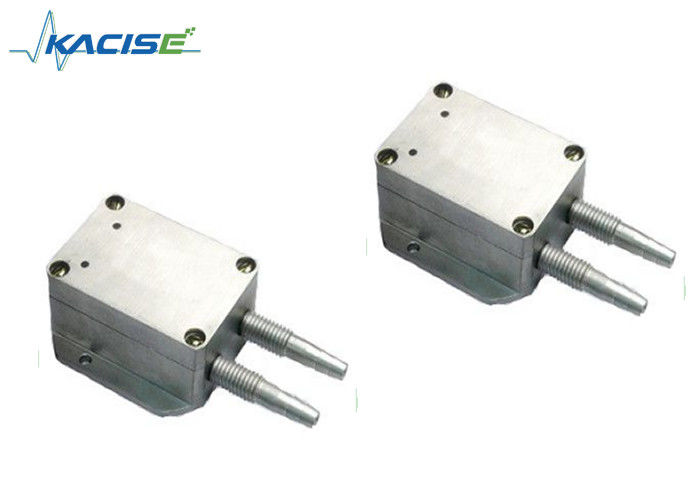

Cấu trúc
Có 2 ốc vít có thể điều chỉnh trên GXPS540.
Z là zero adjustment.
S là cho điều chỉnh phạm vi đầy đủ (nếu phạm vi không thay đổi, không cần phải điều chỉnh).
Lưu ý: Nếu phạm vi là < 1KPa, vị trí có thể ảnh hưởng đến điểm không. Xin điều chỉnh Z sau khi lắp đặt.
Ứng dụng
Thông tin đặt hàng
GX-- Range-Output-Accuracy-Power-Structure-Cable length-Package
