Place of Origin:
China
Hàng hiệu:
Kacise
Chứng nhận:
CE / ISO / Explosion-proof
Model Number:
KTF
Tài liệu:
Mô tả

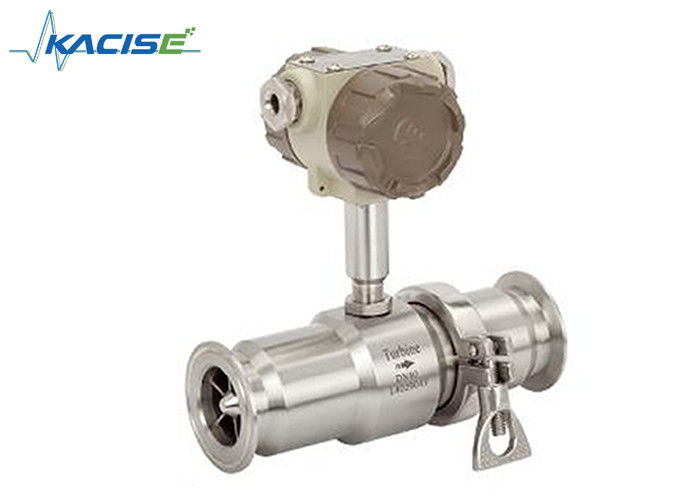

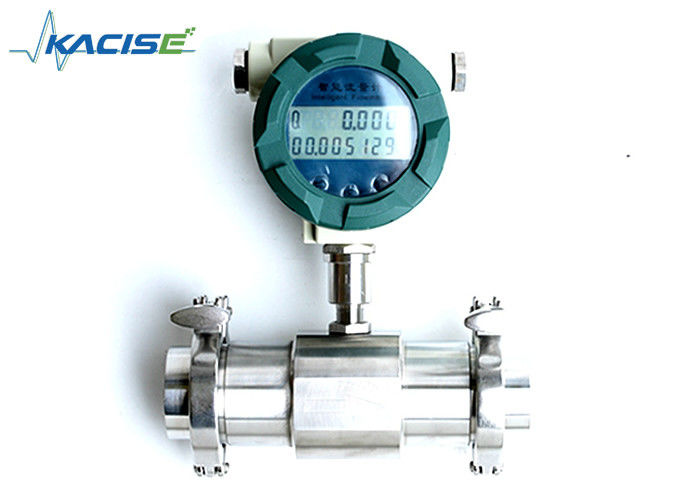

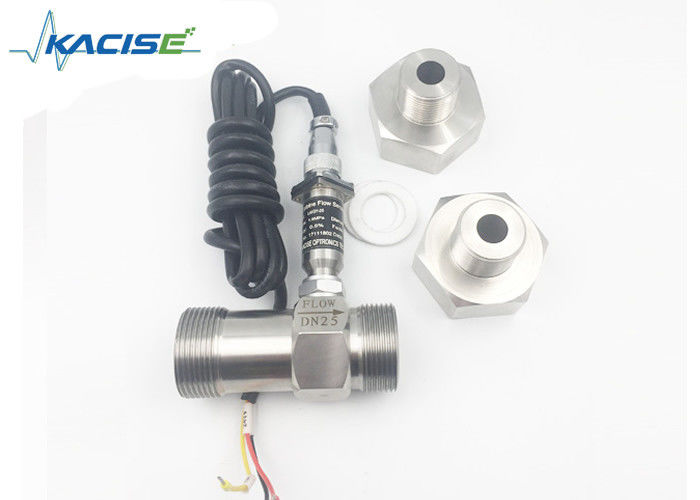

Máy đo lưu lượng tua-bin loại vệ sinhmột bộ đo lưu lượng được sử dụng rộng rãi trong các ngành công nghiệp dược phẩm, thực phẩm, đồ uống để đo lường, xếp hàng, kiểm soát, điền, v.v.Phần quay của bộ đo lưu lượng được làm bằng vật liệu đặc biệt có hiệu suất chống ăn mòn và chống rỉ tốt. Cấu trúc của bộ đo lưu lượng được thiết kế đặc biệt và được phê duyệt rất chính xác và lặp lại của bộ đo lưu lượng.phù hợp với ngành công nghiệp dược phẩm và đồ uống.
Đặc điểm
☆ Độ chính xác cao, thường lên đến ± 1%R, ± 0,5%R, độ chính xác cao lên đến 0,2%R
☆ Khả năng lặp lại tốt, khả năng lặp lại ngắn hạn lên đến 0,05% ~ 0,2%, trong việc giải quyết thương mại là sự lựa chọn ưu tiên của máy đo lưu lượng.
☆ Khả năng phát ra tín hiệu tần số xung, phù hợp với tổng hợp và kết nối với PC; không có sự thay đổi bằng không và chống nhiễu mạnh
☆ Tín hiệu tần số cao ((3 ~ 4KHz) có thể được thu được, độ phân giải tín hiệu mạnh.
☆ Phạm vi rộng, đường kính trung bình và lớn lên đến 1:20, cỡ nhỏ 1:10.
☆ Cấu trúc nhỏ gọn & bảo trì thuận tiện
Thông số kỹ thuậts
| Parameter | Giá trị | Đơn vị | |
|
Chiều kính |
Sợi | 4, 6, 10, 15, 20, 25, 32, 40 | mm |
| Phân (clamp) | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 | mm | |
| Độ chính xác | ±1, ±0.5, ±0,2 (được tùy chỉnh) | % R | |
| Tỷ lệ phạm vi | 1:10, 1:15, 1:20 | ||
| Vật liệu cảm biến | 304, 316 ((L) thép không gỉ vv | ||
|
Làm việc môi trường |
Nhiệt độ trung bình. | -20~120 | °C |
| Nhiệt độ môi trường | -10~55 | °C | |
| Độ ẩm tương đối | 5% ~ 90% | ||
| Áp suất khí quyển | 86~106 | KPa | |
| Khả năng phát tín hiệu |
Cảm biến: tín hiệu tần số xung, mức điện thấp ≤ 0,8V, mức cao ≥ 8V Máy phát: hai dây, tín hiệu dòng DC 4-20 mA |
||
| Giao diện giao tiếp | RS485 | ||
|
Nguồn cung cấp điện
|
Cảm biến: +12V DC, +24V DC (không cần thiết) Máy phát: +24V DC Loại chỉ báo cục bộ: pin lithium 3V tích hợp hoặc bên ngoài +24VDC |
|
|
| Sợi truyền tín hiệu | STVPV3 × 0,3 (3 dây), 2 × 0,3 (2 dây) |
|
|
| Khoảng cách truyền | Không quá 1000 | m | |
| Giao diện đường tín hiệu |
Loại cơ bản: đầu nối Hausman hoặc dây 3 lõi; Loại chống nổ: M20 × 1,5 (F) |
||
| Chất liệu chống nổ |
Loại cơ bản: chống nổ; loại chống nổ: ExdIIBT6 |
||
| Mức độ bảo vệ | IP65 | ||
Phạm vi đo và áp suất làm việc
|
Chiều kính (mm) |
Phạm vi tiêu chuẩn (m)3/h) | Phạm vi mở rộng (m)3/h) |
Kết nối bình thường & Đánh giá áp suất (MPa) |
Đánh giá áp suất đặc biệt (MPa) (đối kết vạch) |
| DN4 | 0.04~0.25 | 0.04~0.4 | Kết nối dây/6.3 | 10, 16, 25 |
| DN6 | 0.1~0.6 | 0.06~0.6 | Kết nối dây/6.3 | 10, 16, 25 |
| DN10 | 0.2~1.2 | 0.15~1.5 | Kết nối dây/6.3 | 10, 16, 25 |
| DN15 | 0.6~6 | 0.4~8 | Kết nối dây/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối sườn/2.5 | ||||
| DN20 | 0.8~8 | 0.45~9 | Kết nối dây/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối sườn/2.5 | ||||
| DN25 | 1 ~ 10 | 0.5~10 | Kết nối dây/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối sườn/2.5 | ||||
| DN32 | 1.5 ~ 15 | 0.8~15 | Kết nối dây/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối sườn/2.5 | ||||
| DN40 | 2~20 | 1~20 | Kết nối dây/6.3 | 4.0, 6.3, 10, 16, 25 |
| Kết nối sườn/2.5 | ||||
| DN50 | 4~40 | 2~40 | Kết nối sườn/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN65 | 7~70 | 4~70 | Kết nối sườn/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN80 | 10~100 | 5~100 | Kết nối sườn/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN100 | 20~200 | 10~200 | Kết nối sườn/2.5 | 4.0, 6.3, 10, 16, 25 |
| DN125 | 25 ~ 250 | 13~250 | Kết nối sườn/1.6 | 2.5, 4.0, 6.3, 10, 16 |
| DN150 | 30~300 | 15~300 | Kết nối sườn/1.6 | 2.5, 4.0, 6.3, 10, 16 |
| DN200 | 80~800 | 40~800 | Kết nối sườn/1.6 | 2.5, 4.0, 6.3, 10, 16 |
Thông tin đặt hàng
| Mô hình | Nhận xét | |||||||
| KTF | ||||||||
| DN | 4 | 4 mm | ||||||
| 6 | 6 mm | |||||||
| 10 | 10 mm | |||||||
| 15 | 15 mm | |||||||
| 20 |
|
20 mm | ||||||
| 25 | 25 mm | |||||||
| 32 | 32 mm | |||||||
| 40 | 40 mm | |||||||
| 50 | 50 mm | |||||||
| 65 | 65 mm | |||||||
| 80 | 80 mm | |||||||
| 100 | 100 mm | |||||||
| 125 | 125 mm | |||||||
| 150 | 150 mm | |||||||
| 200 | 200 mm | |||||||
| Loại | N | Loại cảm biến: +12V hoặc 24V, đầu ra tín hiệu xung hệ thống 3 dây | ||||||
| A | Loại máy phát: +24V, đầu ra 2 dây 4-20 mA | |||||||
| B | Loại thông minh: pin lithium, chỉ số địa phương, không có đầu ra tín hiệu | |||||||
| C | Loại thông minh: +24V điện, chỉ số địa phương, 2 dây 4-20mA / đầu ra xung | |||||||
| C1 | Loại thông minh: +24V điện, chỉ báo địa phương, giao tiếp RS485 | |||||||
| giao thức | ||||||||
| C2 | Loại thông minh: +24V, chỉ số địa phương, giao thức HART | |||||||
| Độ chính xác | 05 |
|
0.5 | |||||
| 10 | 1.0 | |||||||
| 02 | 0.2 (Đơn đặt hàng, thời gian giao hàng dài) | |||||||
| Phạm vi | W | Phạm vi đo mở rộng | ||||||
| S | Phạm vi đo chuẩn | |||||||
| Vật liệu cơ thể | S | 304 SS | ||||||
| L | 316 (L) SS | |||||||
| Chất chống nổ | N | Không chống nổ | ||||||
| E | Chất chống nổ, ExdIIBT6 | |||||||
| Đánh giá áp suất | N | Bình thường | ||||||
| H (x) |
Áp suất cao |
|||||||
Ứng dụng
