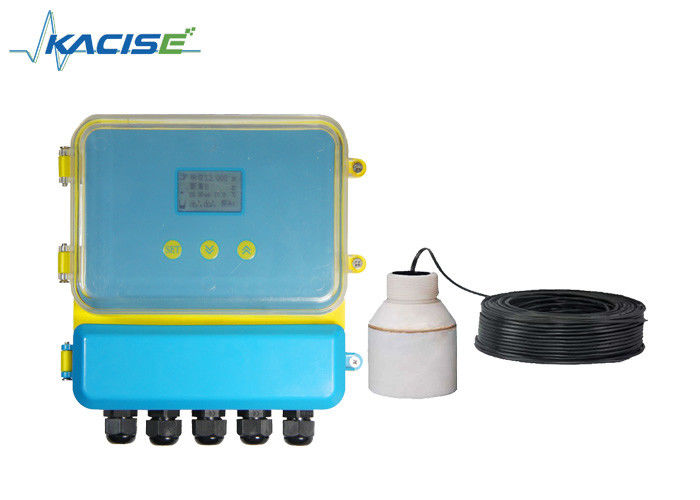

RS485 Phân loại siêu âm đo nồng độ chất lỏng độ chính xác cao cho xử lý nước
Mô tả sản phẩm
Split loại siêu âm mức đo là một thiết bị chi phí thấp cho ngành công nghiệp lĩnh vực chất lỏng, bùn và đo lường mức độ rắn.nó thích hợp hơn cho bể, thùng lưu trữ và cài đặt bracket.
Nó được sử dụng rộng rãi trong dự án đô thị, xử lý nước, hóa học, công nghiệp luyện kim và sản xuất.
Các thông số
| Chức năng | Loại phân chia |
| Phạm vi | 5, 10, 15, 20, 30, 40, 50, 60m. |
| Độ chính xác | 00,5%-1% |
| Nghị quyết | 3mm hoặc 0,1% (mà là lớn hơn) |
| Hiển thị | Màn hình LED tiếng Anh |
| Khả năng đầu ra tương tự | Bốn dây 4 ~ 20mA / 510Ω tải |
| Điện tử | RS485, RS232 (tùy chọn) |
| Khả năng phát ra rơle | 4 chiều AC 250V / 5A hoặc DC 30V / 5A (không cần thiết) |
| Cung cấp điện | mặc định: 24VDC, tùy chọn: 220V AC + 15% 50Hz |
| Nhiệt độ môi trường | Đèn LED: -20 ̊+60°C, Máy thăm dò: -20 ̊+80°C |
| Mức độ bảo vệ | LED: IP65, Probe: IP68 |

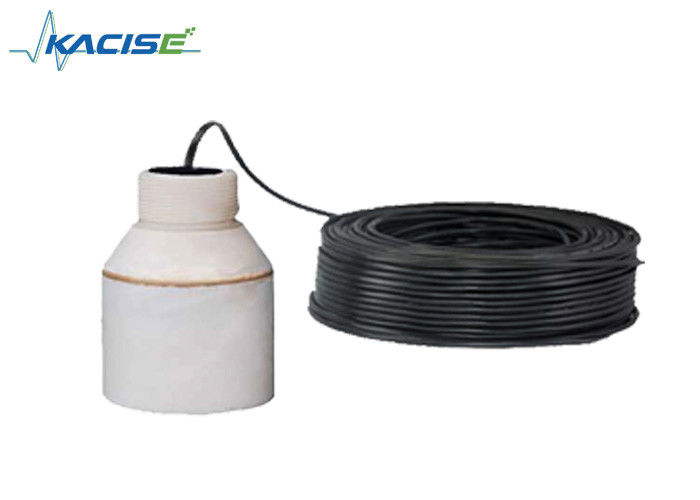

| Máy thăm dò cáp | 10m |
| Cài đặt | Sợi hoặc Flange |
Đánh giá chất rắn
Phân lề lắp đặt
Phương pháp lắp đặt giống như đo lường chất lỏng. Nó có thể lắp đặt trên miếng lót nối ống chứa kết nối.Trục phải hướng đến ổ cắm hoặc vuông với bề mặt phương tiện, các đầu dò sẽ có thể ra khỏi ống kết nối.
Hướng dẫn hoạt động của trình đơn đo độ khác biệt siêu âm
Máy đo độ khác biệt siêu âm có menu tiếng Trung và tiếng Anh và đơn giản
Thông thường, sau khi theo hướng dẫn cài đặt, sau đó thiết lập một số thông số, nó sẽ bắt đầu hoạt động.
Hoạt động đơn giản:
1. Chìa khóa: sản phẩm của chúng tôi có thể được gỡ lỗi thông qua ba phím trên bảng điều khiển. sau đó, giá trị đo được hiển thị bởi đèn LED.
2Sau khi bật sản phẩm của chúng tôi, nhấn phím SET trong hai giây và nhập menu cấp độ đầu tiên.
3.The giá trị chiều cao của đầu vào thăm dò số 1) để hàm điểm 0 1 , hàm điểm 0 1 vị trí có thể được tìm thấy trong bảng cấu trúc trong menu.(chiều cao của tàu thăm dò là khoảng cách từ bề mặt phóng của tàu thăm dò đến đáy).
4.The giá trị chiều cao của thăm dò ((No.2) đầu vào? tham chiếu không 2? vị trí? tham chiếu không 2" có thể được tìm thấy cấu trúc hình ảnh của menu.
5.Set 4mA tương ứng với giá trị khác biệt và "20mA tương ứng với giá trị khác biệt.
4mA tương ứng với giá trị khác biệt: đầu ra là 4mA, khi giá trị khác biệt bằng
thiết lập giá trị.
20mA tương ứng với giá trị khác biệt:output là 20mA, khi giá trị khác biệt bằng
thiết lập giá trị.
Vì giá trị chênh lệch tương ứng và "20mA tương ứng giá trị chênh lệch, vui lòng
Kiểm tra hình ảnh cấu trúc của thực đơn.
Thême. Wling
Đường dây điện của đồng hồ đo độ khác nhau siêu âm
Máy đo độ khác nhau siêu âm
Hướng dẫn dây chuyền
Đặt đất: đầu tiên đầu cuối đất của thiết bị phải được đặt đất thực sự.
Giao diện của các thiết bị trên mặt đất.
Màu xanh: Temp n + cảm biến nhiệt độ +
Màu đen: GND dây đất
Chụp đơn: n=1, chụp hai, n=1,2 Lưu lượng:??lưu lượng +??kết nối mA n+;
∆đối nối mA n-/GND
Chụp đơn: n=1, chụp hai, n=1,2 Relay:RLlnA và RLnB hiển thị mở;
Chương trình RLnA và RLnC kết thúc.2,3,4
Điện: điện AC kết nối L, N điện DC: 24V + kết nối 24VDC +,
GND kết nối 24VDC-
Lưu ý:
1 Sự chậm trễ 1 được sử dụng cho báo động đầu dò, sự chậm trễ 2 được sử dụng cho báo động đầu dò.
Thời gian trì hoãn 3 và 4 được sử dụng để báo động sự khác biệt.
2 ★ Lượng đầu ra của mA1 + và mA- là dòng điện khác nhau.
Các đầu ra mặc định của mA2 + và mA- là thăm dò 2 hiện tại hoặc chọn thăm dò 1 hiện tại.( chọn từ chế độ làm việc 9 ------- 2 đầu ra của mA 2 )
★ Là chế độ chạy của mức vật liệu kép, đầu ra của mA 1 + và mA- là hiện tại thăm dò 1.
Thẻ nhận bảo hành của đồng hồ đo mức độ siêu âm và đồng hồ đo độ khác biệt siêu âm
| Tên | |||
| Địa chỉ | |||
| Người liên hệ | điện thoại | ||
| Mô hình sản phẩm | Sản phẩm số | ||
| Ngày chấp nhận | Phí lắp đặt | ||
Hướng dẫn thẻ bảo hành của đồng hồ đo nồng độ siêu âm
| Mô hình sản phẩm | Sản phẩm số | ||
| Ngày chấp nhận | Phí lắp đặt |
1Chính sách bảo hành:
1. Vui lòng hiển thị thẻ bảo hành, khi người dùng cần bảo trì. Trong thời gian bảo hành, sự cố do sử dụng bình thường có thể thưởng thức bảo trì miễn phí theo thẻ bảo hành.
2Thời gian bảo hành: Thời gian bảo hành sản phẩm bắt đầu từ ngày chấp nhận trong vòng 12 tháng.
Tình huống sau đây không có bảo hành miễn phí:
1Sản phẩm hoặc các thành phần khác sau thời gian bảo hành.
2Do môi trường sử dụng không thể đáp ứng yêu cầu sản phẩm, kết quả là phần cứng không hoạt động.
3. Do môi trường năng lượng kém hoặc vật thể nước ngoài vào các thiết bị, do đó, dẫn đến sự cố hoặc hư hỏng.
4. Do không tuân theo chúng theo hướng dẫn hoạt động và xem xét, như một kết quả, dẫn đến sự thất bại.
5. Do các yếu tố force majeure như sét, nước, lửa và các yếu tố tự nhiên khác, do đó, dẫn đến sự cố.
6Do sửa chữa trái phép, sửa đổi trái phép, lạm dụng, kết quả là dẫn đến sự cố.
Lưu ý về hạn chế:
1Xin hãy giữ những hướng dẫn bảo hành thẻ an toàn, mất mà không trả tiền.
Quyền giải thích thẻ bảo hành này thuộc về công ty của chúng tôi, chúng tôi có quyền sửa đổi nội dung của thẻ này mà không cần thông báo trước.
Cài đặt
Cấu trúc sản phẩm
