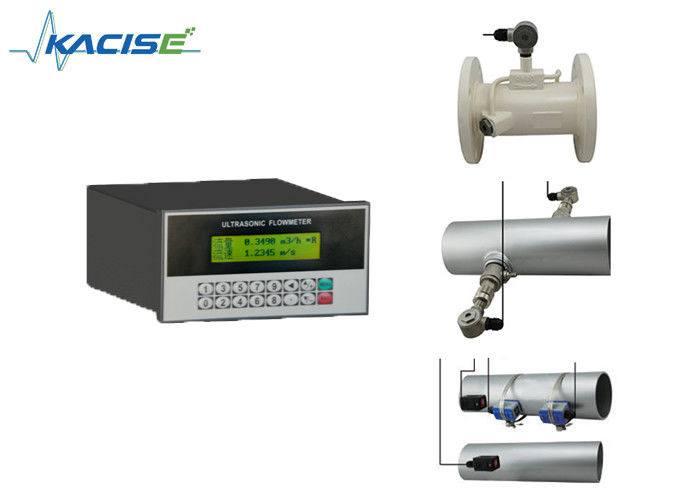

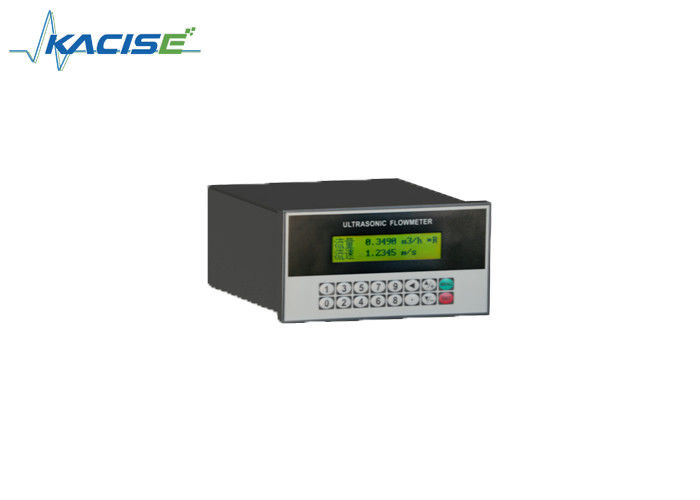

Máy đo lưu lượng siêu âm gắn trên bảng điều khiển với nguồn cung cấp điện kép RS485

Phần máy chủ

Nguyên tắc

Khoảng cách thời gian siêu âm

Sự chính xác

±1%

Trưng bày

Màn hình LCD 2*20 ký tự có đèn nền, hỗ trợ ngôn ngữ tiếng Trung, tiếng Anh và tiếng Ý Kích thước bộ chuyển đổi: 170*180*56cm

Đầu ra tín hiệu

Đầu ra 1 chiều 4~20mA, điện trở 0~1K,độ chính xác0. 1%

Đầu ra xung OCT 1 chiều (Độ rộng xung 6 ~ 1 0 0 0 ms, mặc định là 2 0 0 ms)

Đầu ra rơle 1 chiều

Đầu vào tín hiệu

Đầu vào 3 chiều 4 ~ 20mA, độ chính xác 0,1%, tín hiệu thu được như nhiệt độ, áp suất và mức chất lỏng

Kết nối đầu dò nhiệt độ Pt100, có thể hoàn thành phép đo nhiệt/năng lượng

Giao diện dữ liệu

Cách điện giao diện nối tiếp RS485, nâng cấp phần mềm đo lưu lượng bằng máy tính, hỗ trợ MODBUS, METER-BUS, v.v.

Cáp

Cáp xoắn đôi thường có chiều dài dưới 50 mét;
Chọn giao tiếp RS485. Khoảng cách truyền có thể trên 1000m.

Tình trạng ống

Vật liệu ống

Cho phép sử dụng thép, thép không gỉ, gang, đồng, ống xi măng, PVC, nhôm, sản phẩm thép thủy tinh, lớp lót.

Đường kính ống

15 ~ 6000mm

Ống dài thẳng

Việc lắp đặt đầu dò phải đáp ứng: ngược dòng10D, hạ lưu 5D, 30D tính từ máy bơm.

Trung bình

Loại chất lỏng

Nước, nước biển, nước thải, dầu, hóa chất (rượu, axit, v.v.), nước thải nhà máy và các chất lỏng khác

Nhiệt độ

-30~160°C

độ đục

10:00 tối không có nhiều đồ trang sức

Tốc độ dòng chảy

0~±10m/giây

Môi trường

Nhiệt độ

Máy chủ: -20~60°C; Cảm biến: -30~160°C

Độ ẩm

Máy chủ: 85%RH; Cảm biến lưu lượng: IP68, dưới 2m dưới nước

Nguồn điện

DC8~36V hoặc AC85~265V (tùy chọn)

Sự tiêu thụ

1,5W
