Place of Origin:
China
Hàng hiệu:
KACISE
Chứng nhận:
CE
Số mô hình:
KUFH2000
Tài liệu:

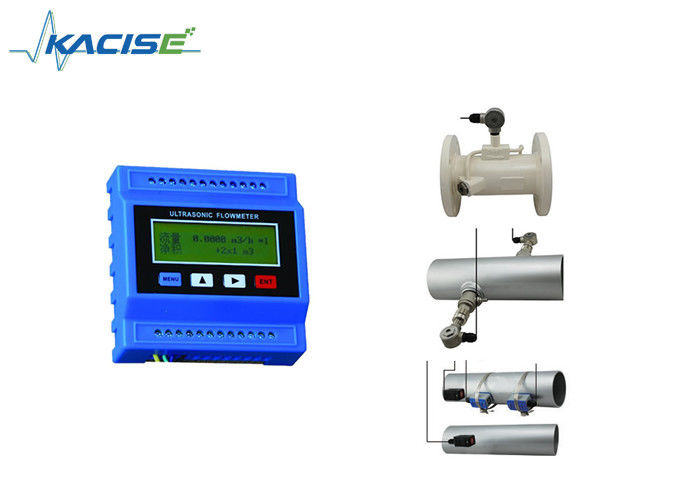

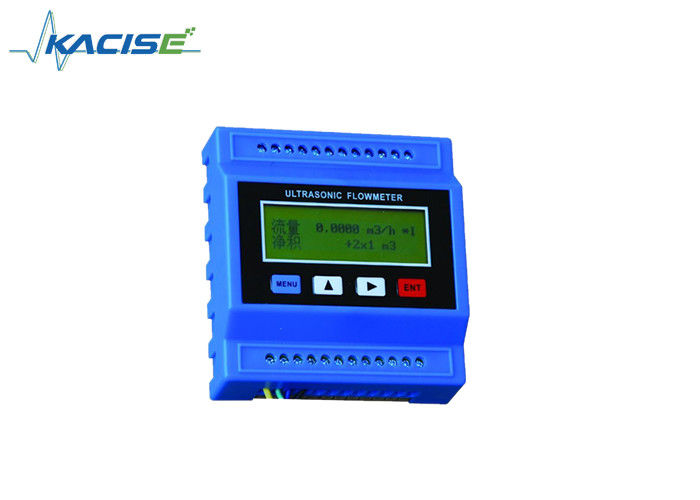

Kích thước trực tuyến nhỏ Máy đo lưu lượng siêu âm RTU Độ chính xác cao cho đo lường chất lỏng
Lời giới thiệu
Mô-đun dòng chảy siêu âm / RTU được sử dụng rộng rãi cho các loại đo lường chất lỏng.
lắp đặt đường ray, cảm biến được cài đặt trên ống. chúng được liên hệ bởi một cáp đặc biệt. nó có thể đo lưu lượng, cũng có thể đo nhiệt nếu cảm biến nhiệt độ liên hệ.
Nó có thể được sử dụng trong tích hợp hệ thống, tài nguyên nước, ứng dụng bảo tồn năng lượng, v.v.
Đặc điểm
1%
Một số loại bộ chuyển đổi để lựa chọn, kích thước ống từ DN15mm đến DN6000mm
Sử dụng điện áp thấp, công nghệ nhiều xung để cải thiện độ chính xác, tuổi thọ hoạt động và độ tin cậy.
Vòng tiếp nhận tín hiệu chênh lệch cân bằng kép / lái xe để tránh sự can thiệp của bộ chuyển đổi, tháp truyền hình, đường dây điện áp cao vv
1 chiều 4-20mA, như một cảm biến dòng chảy hoặc lượng cảm biến nhiệt; 2 chiều OCT đầu ra, như một công tắc cho dòng chảy / lượng nhiệt; 3 chiều 4-20mA đầu ra, như s thu thập dữ liệu;2 đường 3 dây là PT100 đầu ra tín hiệu của kháng cự, như một đồng hồ cho lượng nhiệt.
Hỗ trợ RS485 kết nối mạng không dây, liên hệ với GPRS485 có thể nhận ra truyền không dây.
Kết nối bộ chuyển nhiệt, có thể kết thúc đo nhiệt / năng lượng
Thông số kỹ thuật
| Phần | Các thông số chi tiết | |
|
Phần máy chủ |
Lý thuyết | Khoảng thời gian siêu âm |
| Độ chính xác | ± 1% | |
| Phương pháp lựa chọn | 4-bảng bàn phím hỗ trợ hoạt động thanh từ tính | |
|
|
1 kênh 4 ~ 20mA @ 0,1% vòng lặp hiện tại trở lại, kháng cự tải tối đa lên đến 1000 ohm | |
| Khả năng phát ra xung OCT 1 kênh (chiều rộng xung mặc định là 200ms và có thể được sửa đổi từ 6 đến 1000ms) | ||
| Khả năng đầu ra rơle 1 kênh (3A@220V) | ||
|
Nhập tín hiệu |
3 kênh 4-20mA dòng vòng quay @ 0,1% mạch được sử dụng để thu thập Temp. áp suất và mức độ chất lỏng vv | |
| Sử dụng đầu vào mV 1 kênh đến pt100 cho calorimeter | ||
| Cổng số | Hỗ trợ giao thức Mod-bus RS485 và hỗ trợ cập nhật firmware | |
| Cáp | Cáp đặc biệt cho RS485 tầm bắn lên đến 1000m | |
|
Bụi quần áo |
Vật liệu ống | Thép, xi măng sắt đúc, đồng, PVC, nhôm, thủy tinh, vv |
| DN bên trong | 15~6000mm | |
| Vị trí cảm biến | Nó tốt hơn cảm biến cố định ở vị trí của ít nhất 10D xa dòng chảy, hoặc 5D xa dòng chảy, ít nhất 20D xa ổ cắm bơm ((D là đường kính bên trong của ống) | |
|
Lưu lượng bộ đồ |
Truyền thông | Nước, nước biển, nước thải, rượu lỏng, bia, khí, dầu vv |
| Nhiệt độ | -30~160°C | |
| Mờ nhạt | 10h00 tối không nhiều đồ chơi. | |
| Tốc độ dòng chảy | 0~±10m/s | |
| Môi trường | nhiệt độ | Máy chủ: -20~60°C; cảm biến: -30~160°C |
| Độ ẩm | Máy chủ: 85% RH; Bộ cảm biến dòng chảy: IP68, dưới 2m dưới nước | |
| Nguồn cung cấp điện | DC8 ~ 36V hoặc AC85 ~ 265V (( tùy chọn) | |
| tiêu thụ | 1.5W | |
Mô tả các bộ phận
Lựa chọn cảm biến
Temp tùy chọn.cảm biến
Biểu đồ đo
1.Kẹp trên loại
Dễ cài đặt mà không gián đoạn chất lỏng, không có thiệt hại cho áp lực
Cài đặt và dịch vụ cảm biến kẹp thuận tiện
Nó có thể đo nhiệt độ ra khỏi ống, tính toán lượng nhiệt
2.Loại cắm
Dễ cài đặt mà không gián đoạn chất lỏng, không có thiệt hại cho áp lực
Hoạt động ổn định, liên hệ với cảm biến nhiệt độ được chèn vào, tính toán lượng nhiệt bằngcảm biến nhiệt độ.
3.Loại ống
Cài đặt với luồng ngắt
Độ chính xác cao, hoạt động ổn định, liên hệ với cảm biến nhiệt độ mà chèn, tính toán lượng nhiệt bởi cảm biến nhiệt độ
