Lịch sử
Do môi trường địa lý độc đáo của nuôi trồng thủy sản lồng ngoài khơi, các phương pháp giám sát truyền thống là không đủ.đã thiết kế một hệ thống giám sát IoT thông minh dựa trên công nghệ mạng cục bộ không dây (WLAN), nhằm mục đích đạt được giám sát thời gian thực, thu thập dữ liệu và điều khiển từ xa.
Kiến trúc hệ thống
- Hệ thống thu thập dữ liệu phía trước: Bao gồm các cảm biến chất lượng nước, camera dưới nước và các thiết bị khác chịu trách nhiệm thu thập dữ liệu chất lượng nước và hình ảnh video từ lồng.
- Hệ thống truyền không dây: Sử dụng công nghệ cầu không dây để truyền dữ liệu từ đầu cuối đến trung tâm giám sát.
- Trung tâm giám sát: Bao gồm máy chủ dữ liệu, thiết bị lưu trữ, trạm làm việc và hệ thống hiển thị, chịu trách nhiệm xử lý, lưu trữ và hình dung dữ liệu.
Tính năng hệ thống
- Giám sát thời gian thực: 24/7 thu thập và ghi lại các thông số liên tục như oxy hòa tan, tốc độ lưu lượng và nhiệt độ.
- Chức năng báo động: Tự động kích hoạt báo động khi phát hiện dữ liệu bất thường, hỗ trợ nhiều phương pháp báo động.
- Điều khiển từ xa: Cho phép điều khiển từ xa các thiết bị thông qua điện thoại di động hoặc máy tính, cho phép chuyển đổi từ xa và cài đặt thời gian.
- Số liệu thống kê: Cung cấp thống kê dữ liệu và các chức năng xuất để phân tích người dùng.
Danh sách thiết bị
| Không, không. | Điểm (Tên thiết bị) | Số lượng | Nhận xét |
|---|---|---|---|
| 1 | Hệ thống thu thập sáu thông số | 1 bộ | Để đo sáu thông số |
| Cảm biến dẫn điện | 1 | Được tùy chỉnh bởi Hengxin | |
| Cảm biến Chlorophyll | 1 | Kemis | |
| Cảm biến độ mặn | 1 | Được tùy chỉnh bởi Hengxin | |
| Cảm biến độ pH | 1 | Cảm biến chống ăn mòn và chống nước nhập khẩu từ Đức | |
| Cảm biến tốc độ dòng chảy | 1 | Tùy chỉnh | |
| Bộ cảm biến oxy hòa tan | 1 | PH/ORP cảm biến oxy hòa tan | |
| 2 | Hệ thống camera dưới nước | 4 | Máy ảnh ánh sáng cực thấp với ánh sáng lấp đầy sáng cao |
| Camera dưới nước | 4 | Camera HD mạng | |
| Ánh sáng đầy dưới nước | 4 | US COB LED, tiêu thụ năng lượng thấp, 100W, kháng áp cao | |
| 3 | Hệ thống cung cấp điện | 1 | Bộ mạch chính + chi nhánh |
| Bảng năng lượng mặt trời | 2 bộ | Hệ thống điều khiển biến tần tích hợp 800W | |
| Pin lithium | 2 bộ | 12V 120Ah | |
| 4 | Bến điều khiển | 1 | Dòng mạch chính với máy tính công nghiệp và màn hình hiển thị |
| Máy tính công nghiệp | 1 | Máy tính công nghiệp nhập khẩu | |
| Hiển thị công nghiệp | 1 | Màn hình LCD 30 inch | |
| 5 | Hệ thống truyền không dây | 1 bộ | Hệ thống truyền tải không dây hoàn chỉnh và phụ kiện |
| 6 | Hệ thống phần mềm nuôi trồng thủy sản | 1 bộ | Dành cho nuôi trồng thủy sản |
| 7 | Cáp và phụ kiện | 1 bộ | Các thành phần để thiết lập hệ thống |
| 8 | Vật liệu phụ trợ và đèn báo động mặt trời | Theo nhu cầu |
Các chức năng đo lường và kiểm soát tại chỗ

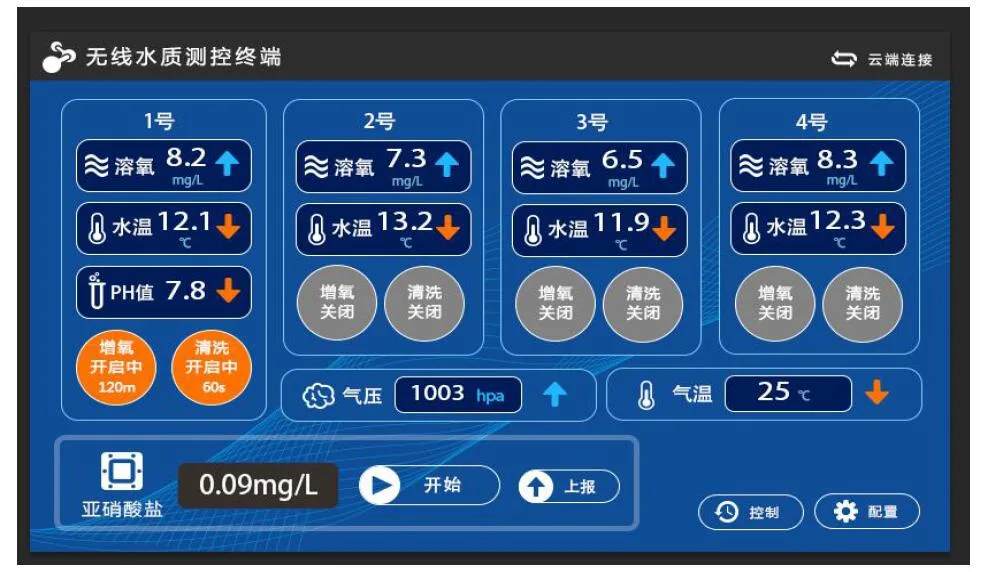

Máy đo và điều khiển có chức năng đo và điều khiển tại chỗ.nó có thể dễ dàng nhận ra trên trang web đo lường và kiểm soát các thiết bịHình dưới đây cho thấy màn hình cảm ứng đo và điều khiển tại chỗ.
