Giám sát mức độ lưu trữ tro bay trong công suất nhiệt

¢ Thực hành đo chính xác vớiKLD806Máy đo mức độ radar tần số cao trong một silo tro bay 12m

I. Lịch sử dự án

Một nhà máy điện than 300MW ở Foshan, Quảng Đông sử dụng một silo tro bay cao 12 mét, đường kính 8 mét để lưu trữ tro than bột (kích thước hạt: 1 ¢ 150 μm, mật độ khối lượng: 0,6 ¢ 0,9 t / m3).Máy đo nồng độ dung lượng ban đầu phải đối mặt với các vấn đề quan trọng:

1. Độ chính xác thấp: Sự bám sát bụi gây ra sự trôi dạt hằng số dielectric, dẫn đến sai số đo ± 8%.
2. Bảo trì cao: Làm sạch điện cực hàng tháng cần 4 giờ mỗi lần.
3. Sự can thiệp tín hiệu: Thiết bị làm lỏng khí nén đã kích hoạt báo động sai (trung bình mỗi ngày 3).

II. Giải pháp: Ưu điểm kỹ thuật củaKLD806 Radar Level Meter

1. Thiết kế chùm tia hẹp tần số cao:
   • 80GHz sóng milimet với góc chùm 3 °, lý tưởng cho các silo nhỏ gọn 12 mét.
   • Phạm vi tùy chỉnh: 0.315m, vùng mù: 0.3m, phủ sóng đầy đủ.
2. Hiệu suất chống nhiễu:
   • Các thuật toán ức chế tiếng ồn động (DNIR 3.0) lọc tiếng vang giả từ luồng không khí làm lỏng.
   • Lớp thép không gỉ 316L được đánh giá IP68 chịu được tác động của dòng không khí (20m / s).
3. Chẩn đoán thông minh:
   • HART giao thức đầu ra đường cong âm vang (chẩn đoán cục bộ / từ xa).
   • Phản ứng hằng số dielectric tự động (tác động bám sát bụi < 0,1%).





III. Quá trình thực hiện

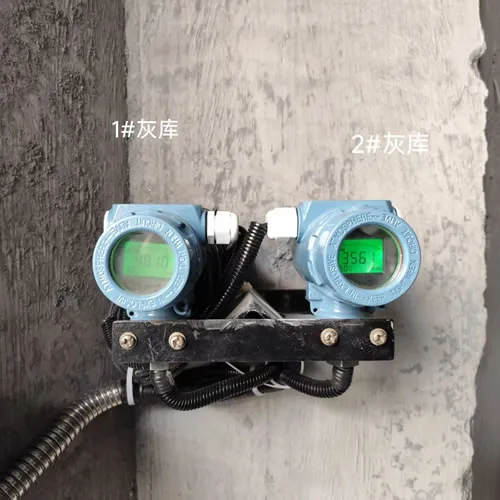

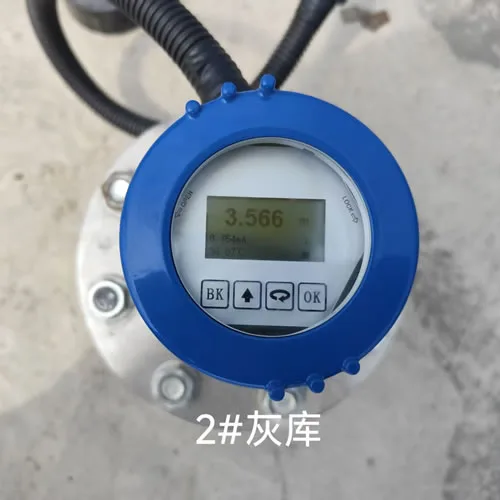

1. Lắp đặt và đưa vào sử dụng:
   • Vị trí: 0,8m dưới đỉnh silo
   • Cấu hình tham số:
     • Phạm vi = 0.3-12m
     • False Echo Suppression=Enabled (ngăn chặn sự can thiệp của ống dịch hóa)
     • Output Damping = 0,2s (đối với chu kỳ làm lỏng khí)
   • Kiểm tra độ chính xác: ±5mm sai số so với máy đo từ xa bằng laser.
2. Tích hợp hệ thống:
   • Tích hợp vào hệ thống DCS của nhà máy thông qua 4-20mA + HART (tương thích với các mô-đun I / O hiện có).
   • Chức năng mới:
     • Kiểm soát khóa cao/dưới (tự động dừng ở mức > 90%).
     • Cảnh báo tốc độ thay đổi cấp độ (> 1m/h cho thấy nguy cơ tắc nghẽn).

IV. Kết quả thực hiện

Phản hồi của khách hàng:

KLD806 giải quyết các thách thức đo lường trong silo nhỏ gọn của chúng tôi.

V. Những điểm quan trọng

1. Mẹo cài đặt nhỏ gọn:
   • Sử dụng ăng-ten còng ngắn
   • Đặt trên đỉnh lập dị
2. Tối ưu hóa tham số:
   • Khả năng chế độ bụi
   • Đặt khoảng thời gian theo dõi dielectric = 30 phút (thích nghi với sự thay đổi độ ẩm).
3. Giao thức bảo trì:
   • Làm sạch ống kính hai năm một lần với bộ dụng cụ cảm biến KC.
   • Tải xuống báo cáo sức khỏe hàng tháng qua KC Sensor Cloud.

VI. Ứng dụng rộng hơn

Được xác nhận cho các silo nhỏ / trung bình (8 ¢ 15m), lý tưởng cho:

• Nhà máy điện sinh khối: 10-15m silo tro.
• Các trung tâm hơi nước công nghiệp: đo chính xác silo nhỏ.
• Silos hiệu chuẩn nhà máy xi măng: Đặt hàng chính xác cao.

Công nghệ mở rộng:
KC Sensor mớiHệ thống phối hợp đa silo(hỗ trợ 16 đơn vị KLD806) cho phép quản lý tro thông minh khu vực, giảm chi phí vận chuyển 15~20%.
