Place of Origin:
CHINA
Hàng hiệu:
KACISE
Chứng nhận:
CE
Model Number:
KUS-W80

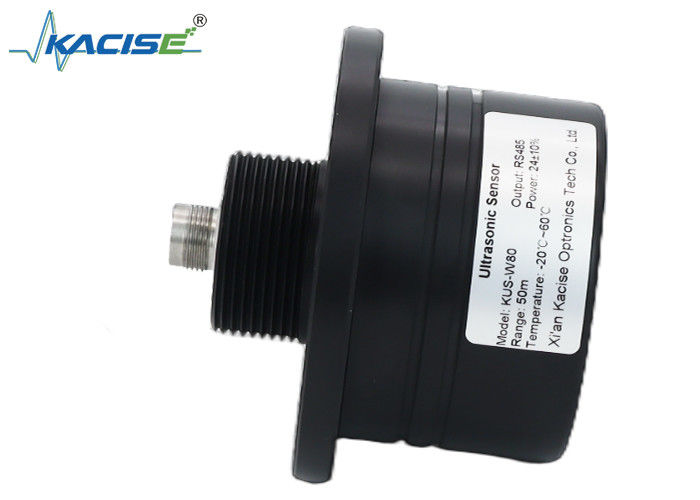

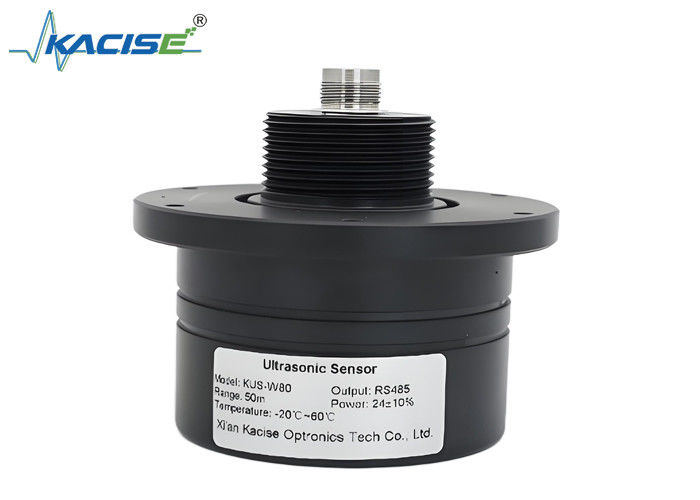

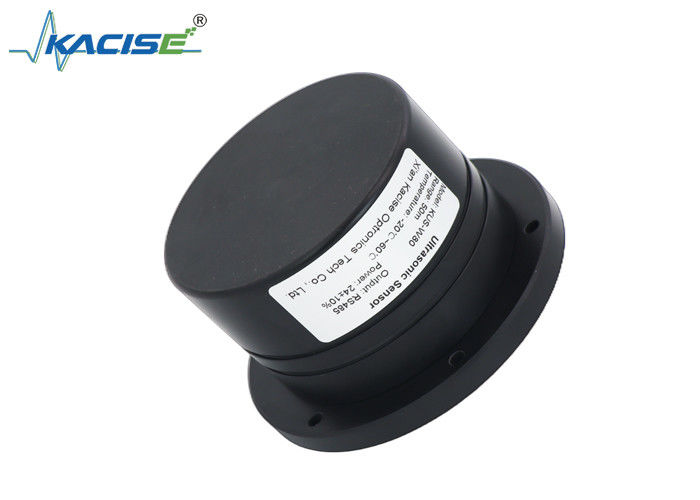

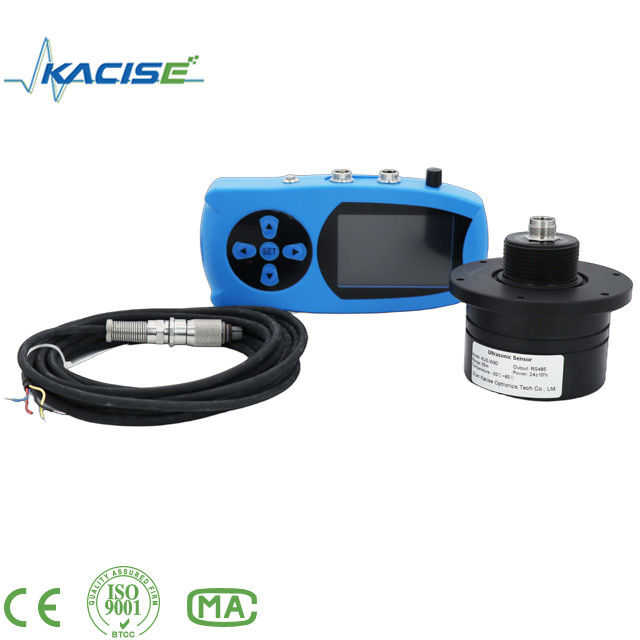

Bộ cảm biến khoảng cách dưới nước KUS-W80
1.Tạm dịch:
Cảm biến tầm xa siêu âm dưới nước một chùm là một cảm biến tầm xa phản ứng cao được thiết kế dựa trên kiến trúc ARM.
Cảm biến có một con chip RS485 tích hợp để đọc dữ liệu và cấu hình các thông số nội bộ.Các thông số nội bộ có thể được sửa đổi thông qua giao thức ModBus-RTU để điều chỉnh hiệu suất cảm biến và thực hiện một số chức năng nhất định.
2Nguyên tắc đo
Trong quá trình đo khoảng cách, tín hiệu siêu âm được phát ra bởi đầu dò siêu âm, được phản xạ bởi chất lỏng hoặc môi trường rắn khác, và sau đó được phản xạ bởi cùng một đầu dò.Sự khác biệt thời gian giữa phát xạ siêu âm và tiếp nhận được đo để đạt được đo lường mức độMối quan hệ giữa khoảng cách truyền sóng âm L, vận tốc âm v và thời gian truyền sóng âm t có thể được thể hiện bằng công thức:
Công thức đo khoảng cách siêu âm
L: Khoảng cách giữa đầu dò siêu âm và bề mặt vật liệu đo. Đơn vị: m;
v: Giá trị vận tốc âm thanh sau khi bù đắp nhiệt độ. Đơn vị: m/s;
t: Thời gian chạy của sóng âm trong phạm vi đo. Đơn vị: s
3.Các đặc điểm
4Ứng dụng
5Các thông số kỹ thuật
| Đặc điểm điện | |
| Điện áp hoạt động | 10.8V ~ 26.4VDC, bảo vệ cực ngược |
| Điện không tải | ≤15mA |
| Giảm điện áp | ≤ 2.5V |
| Sự chậm trễ khởi động | < 2000ms (giảm thời gian bảo vệ bằng phần mềm) |
| Đặc điểm đầu ra | |
| Loại đầu ra | Khả năng đầu ra RS485 tiêu chuẩn (Protocol Modbus-RTU) |
| Lưu lượng điện hoạt động | ≤ 100mA, bảo vệ mạch ngắn / quá tải |
| Độ chính xác có thể lặp lại | ± 0,25% |
| Độ chính xác | ± 0,5% |
| Nhiệt độ môi trường | |
| Nhiệt độ hoạt động | -20~60°C |
| Nhiệt độ lưu trữ | -20~60°C |
| Đặc điểm cơ học | |
| Phương pháp kết nối đầu ra | Điện ngòi 4 lõi |
| Chiều dài đường dẫn đầu ra | mặc định 2 mét (các đường dây khác cần phải được tùy chỉnh) |
| Mức độ bảo vệ | IP68 |
| Vật liệu | Vỏ: ABS, PC |
