Nguồn gốc:
Trung Quốc
Hàng hiệu:
KACISE
Chứng nhận:
CE
Số mô hình:
KTF

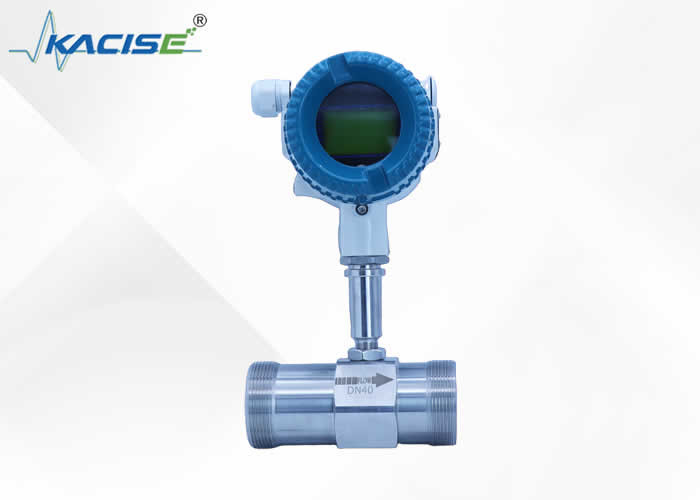

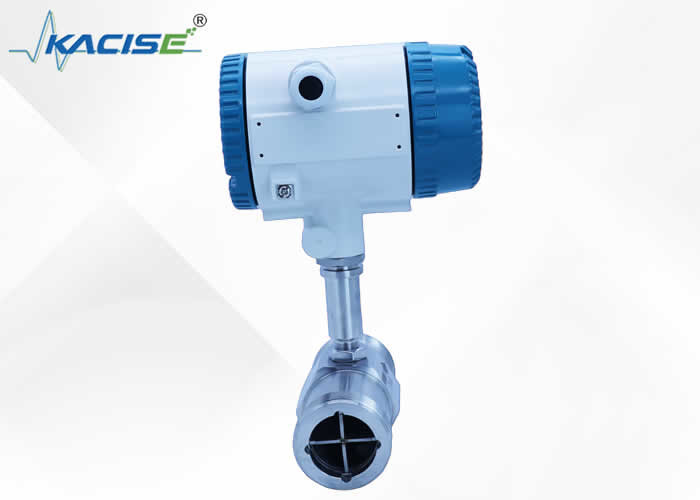

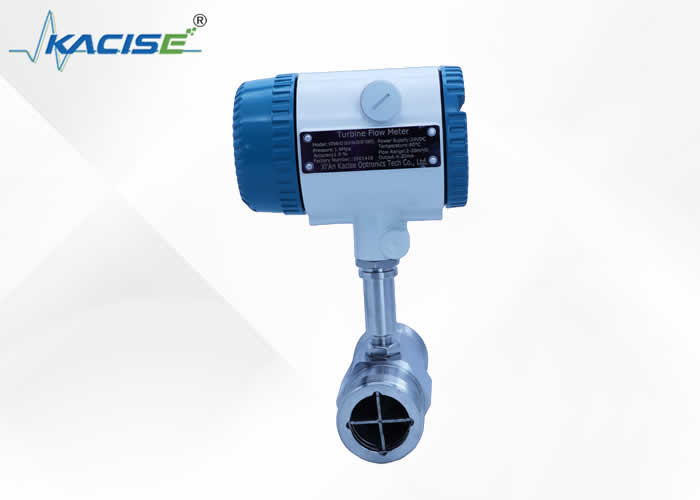

Máy đo lưu lượng tuabin KTF chính xác cao phù hợp để đo các chất lỏng và khí khác nhau
Lời giới thiệu
Máy đo lưu lượng KTF của chúng tôi là một thiết bị đo lường mang tính cách mạng.nó cung cấp độ chính xác vô song trong phép đo dòng chảy.
Máy đo lưu lượng này được thiết kế để xử lý một loạt các phương tiện, bao gồm dầu, chất lỏng hữu cơ và vô cơ, khí dầu hóa lỏng, khí tự nhiên, khí than và chất lỏng lạnh.Cấu trúc nhỏ gọn của nó đảm bảo dễ dàng lắp đặt trong các đường ống khác nhau.
Với tính chất đáng tin cậy cao, nó có thể hoạt động ổn định mà không bị ảnh hưởng bởi sự can thiệp của điện bên ngoài.Cho dù trong sản xuất công nghiệp hoặc giám sát năng lượng, nó phục vụ như là một sự lựa chọn lý tưởng cho đo lường dòng chảy chính xác và đo năng lượng.
Thông số kỹ thuật
| Kích thước ống (DN) mm |
Phạm vi dòng chảy ((m3/h) | Áp suất danh nghĩa (Mpa) | ||
| 00,2% | 00,5% | 10,0% | ||
| 4 | 0.04-0.25 | 6.3 | ||
| 6 | 0.1-0.6 | 6.3 | ||
| 10 | 0.2-1.2 | 6.3 | ||
| 15 | 1.2 ¢ 4 | 0.6 ¢6 | 0.4?? 6 |
2.5 6.3 16 |
| 20 | 2?? 6 | 0.8 ¢8 | 0.6?? 8 | |
| 25 | 3 ¢10 | 1.2 ∙ 12 | 1.2 ∙ 12 | |
| 32 | 4 ¢12 | 1.5 ¢15 | 1 ¢20 | |
| 40 | 8 ¢ 25 | 3 ¢30 | 3 ¢30 | |
| 50 | 12 ¢40 | 5 ¢50 | 5 ¢50 |
6.3 2.5 |
| 65 | 15 ¢60 | 7 ¢ 70 | 5 ¢70 | |
| 80 | 20 ¢ 100 | 16 ¢ 100 | 12 ¢ 120 | |
| 100 | 50 ¢ 160 | 25 ¢ 160 | 20 ¢ 200 | |
| 125 | 50 ¢ 200 | 30 ¢ 250 | 25 ¢ 280 | |
| 150 | 100 ¢ 300 | 50 ¢ 300 | 40 ¢ 400 | |
| 200 | 200 ¢ 600 | 100 ¢ 600 | 80 ¢ 800 | |
| 250 | 300 ¢ 1000 | 160 ¢ 1000 | 1201200 | 2.5 |
| 300 | 250 ¢1600 | |||
| 400 | 400 ¢2500 | |||
| 500 | 600 ¢ 4000 | |||
| Nhiệt độ xung quanh | -20°C+55°C |
| Nhiệt độ tương đối | 5%-95% |
| Áp suất khí quyển | 86~106Kpa |
| Nhiệt độ trung bình loại thông thường | -20°C+120°C |
| Loại chống nổ nhiệt độ trung bình | -20°70°C |
| Chất chống nổ | dIIBT5 |
| Cung cấp điện |
Hai dây: +24VDC Ba dây: +12VDC ∙ +24VDC |
| Kết nối | Sợi hoặc Flange |
Kích thước
Kết nối Thread
Kết nối sườn
|
Kích thước ống DN (mm) |
Cảm biến Cấu trúc (mm) |
Kích thước vòm (mm) | Kích thước sợi | ||||||
| L | H | D | D1 | D2 | D3 | n-do | L1 ((mm) | G | |
| 4 | 225 | 145 | 1/2 | ||||||
| 6 | 225 | 145 | 1/2 | ||||||
| 10 | 345 | 170 | 1/2 | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8-18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8-18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8-18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12-23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20-34 | |||
