Nguồn gốc:
Trung Quốc
Hàng hiệu:
KACISE
Chứng nhận:
CE
Số mô hình:
KTF

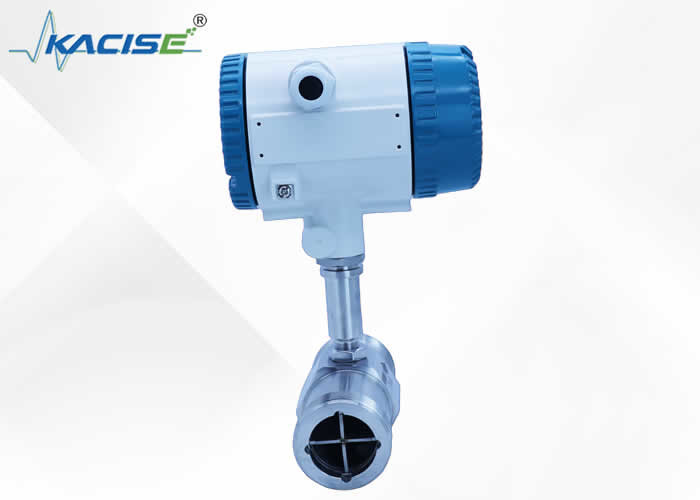

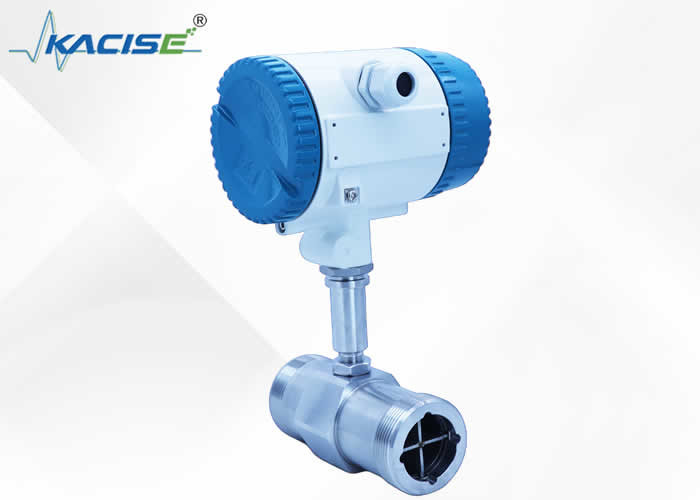

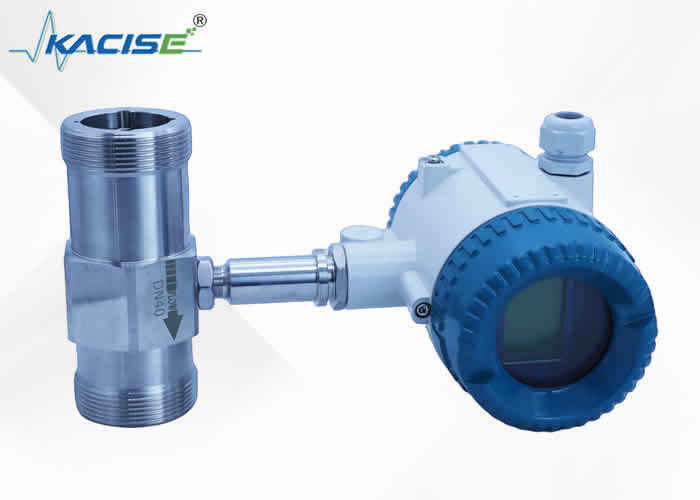

Máy đo lưu lượng tuabin với DN4 đến DN500
Lời giới thiệu
Máy đo lưu lượng tuabin với DN4 đến DN500 xuất sắc trong đo lường chất lỏng. Chúng bao gồm một phạm vi đường kính rộng, từ DN4 đến DN500, làm cho chúng phù hợp với các ứng dụng công nghiệp đa dạng.Những đồng hồ này hoạt động bằng cách sử dụng một rotor tua-bin quay với tốc độ tương xứng với dòng chảy chất lỏngKhi chất lỏng đi qua, các cảm biến phát hiện chuyển động của tua-bin và chuyển đổi nó thành tín hiệu điện. Điều này cho phép đo lường chính xác và theo dõi tốc độ dòng chảy.độ bềnLý tưởng cho các lĩnh vực như cung cấp nước, hóa chất và ngành công nghiệp dầu mỏ, chúng đảm bảo quản lý dòng chảy đáng tin cậy và hiệu quả, góp phần tối ưu hóa quy trình và tiết kiệm chi phí.
Thông số kỹ thuật
| Nhiệt độ xung quanh | -20°C+55°C |
| Nhiệt độ tương đối | 5%-95% |
| Áp suất khí quyển | 86~106Kpa |
| Nhiệt độ trung bình loại thông thường | -20°C+120°C |
| Loại chống nổ nhiệt độ trung bình | -20°70°C |
| Chất chống nổ | dIIBT5 |
| Cung cấp điện |
Hai dây: +24VDC Ba dây: +12VDC ∙ +24VDC |
| Kết nối | Sợi hoặc Flange |
|
Kích thước ống (DN) mm |
Phạm vi dòng chảy ((m3/h) | Áp suất danh nghĩa (Mpa) | ||
| 00,2% | 00,5% | 10,0% | ||
| 4 | 0.04-0.25 | 6.3 | ||
| 6 | 0.1-0.6 | 6.3 | ||
| 10 | 0.2-1.2 | 6.3 | ||
| 15 | 1.2 ¢ 4 | 0.6 ¢6 | 0.4?? 6 |
2.5 6.3 16 |
| 20 | 2?? 6 | 0.8 ¢8 | 0.6?? 8 | |
| 25 | 3 ¢10 | 1.2 ∙ 12 | 1.2 ∙ 12 | |
| 32 | 4 ¢12 | 1.5 ¢15 | 1 ¢20 | |
| 40 | 8 ¢ 25 | 3 ¢30 | 3 ¢30 | |
| 50 | 12 ¢40 | 5 ¢50 | 5 ¢50 |
6.3 2.5 |
| 65 | 15 ¢60 | 7 ¢ 70 | 5 ¢70 | |
| 80 | 20 ¢ 100 | 16 ¢ 100 | 12 ¢ 120 | |
| 100 | 50 ¢ 160 | 25 ¢ 160 | 20 ¢ 200 | |
| 125 | 50 ¢ 200 | 30 ¢ 250 | 25 ¢ 280 | |
| 150 | 100 ¢ 300 | 50 ¢ 300 | 40 ¢ 400 | |
| 200 | 200 ¢ 600 | 100 ¢ 600 | 80 ¢ 800 | |
| 250 | 300 ¢ 1000 | 160 ¢ 1000 | 1201200 | 2.5 |
| 300 | 250 ¢1600 | |||
| 400 | 400 ¢2500 | |||
| 500 | 600 ¢ 4000 | |||
Kích thước
Kết nối Thread
Kết nối sườn
|
Kích thước ống DN (mm) |
Cảm biến Cấu trúc (mm) |
Kích thước vòm (mm) | Kích thước sợi | ||||||
| L | H | D | D1 | D2 | D3 | n-do | L1 ((mm) | G | |
| 4 | 225 | 145 | 1/2 | ||||||
| 6 | 225 | 145 | 1/2 | ||||||
| 10 | 345 | 170 | 1/2 | ||||||
| 15 | 75 | 190 | 95 | 65 | 45 | 4-14 | 23 | 1 | |
| 20 | 85 | 210 | 105 | 75 | 55 | 4-14 | 23 | 1 | |
| 25 | 100 | 230 | 115 | 85 | 65 | 4-14 | 30 | 11/4 | |
| 32 | 120 | 250 | 140/135 | 100 | 78 | 4-18 | 30 | 11/4 | |
| 40 | 140 | 260 | 150/145 | 110 | 85 | 4-18 | 35 | 2 | |
| 50 | 150 | 270 | 165/160 | 125 | 100 | 4-18 | |||
| 65 | 150 | 290 | 185/180 | 145 | 125 | 4-18 | |||
| 80 | 200 | 300 | 200/195 | 160 | 135 | 8-18 | |||
| 100 | 220 | 330 | 220/215 | 180 | 155 | 8-18 | |||
| 125 | 250 | 380 | 250/245 | 210 | 185 | 8-18 | |||
| 150 | 300 | 390 | 285/280 | 240 | 210 | 8-23 | |||
| 200 | 360 | 455 | 340/335 | 295 | 265 | 12-23 | |||
| 250 | 400 | 510 | 405 | 355 | 320 | 12-26/25 | |||
| 300 | 420 | 565 | 460 | 410 | 375 | 12-26/25 | |||
| 400 | 560 | 680 | 580 | 525 | 485 | 16-30 | |||
| 500 | 600 | 790 | 715/705 | 650 | 608 | 20-34 | |||
