Place of Origin:
China (Mainland)
Hàng hiệu:
Kacise
Chứng nhận:
certificate of explosion-proof, CE
Model Number:
KDF1000
Băng hình
Lưu lượng kế Doppler siêu âm là máy chủ thu thập tốc độ dòng chảy, mực nước và nhiệt độ của lưu lượng kế Doppler siêu âm thông qua RS485 và nhập các thông số kênh khác nhau tùy theo tình hình thực tế tại chỗ. Diện tích dòng nước S (㎡) được tính bằng cách sử dụng các thông số kênh và mực nước thu được H (m), tốc độ dòng chảy tức thời (Q=V*S) được tính bằng cách nhân diện tích dòng nước và tốc độ dòng chảy V (m/s), còn tốc độ dòng tích lũy được tính bằng cách nhân tốc độ dòng chảy với thời gian tích lũy.
Từ đó chúng ta có thể biết: Q=V*S
Tốc độ dòng tức thời * chênh lệch thời gian = tốc độ dòng tích lũy

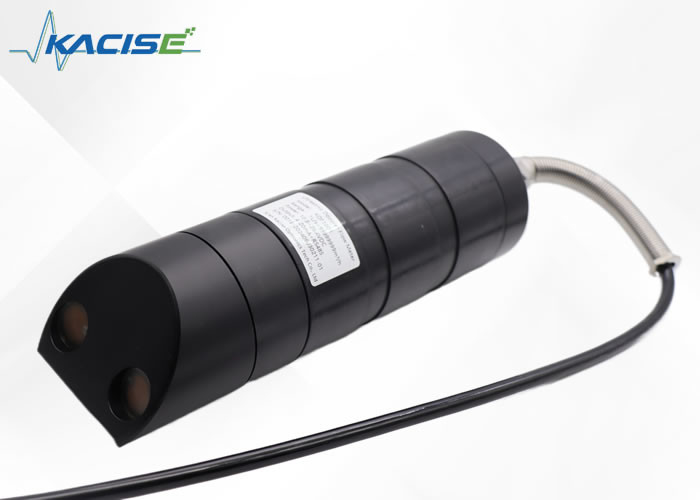

Đồng hồ đo lưu lượng dòng KDF1000 là sản phẩm đo vận tốc và dòng chảy của nước trong vùng nước, kênh hoặc đường ống tự nhiên.
Đồng hồ đo lưu lượng được chia thành hai phần: cảm biến và máy chủ, được kết nối bằng cáp.
Nó có thể đo tốc độ và dòng chảy của nước trong các kênh và sông, mực nước cao hơn đỉnh cảm biến hơn 20 cm.
Nó có thể đo tốc độ và dòng chảy của nước trong đường ống và cống. Mực nước phải cao hơn đỉnh cảm biến hơn 20 cm và đường kính trong của ống phải ≥ 500 mm.
| Nguồn điện |
Phạm vi cung cấp điện: 10.8VDC～26.4VDC; Tiêu thụ điện năng RS485 12V: 88mA±1mA (khoảng 1,06W) Tiêu thụ điện năng RS485 24V: 52mA±1mA (khoảng 1,25W) RS485+4～20mA Công suất tiêu thụ 12V: 110 mA±1mA (khoảng 1,32W) RS485+4～20mA Tiêu thụ điện năng 24V: Nguồn điện 24V không có đầu ra mA |
| Đặc điểm đầu ra | Giao thức chuẩn RS485/ModBus; 4~20mA (không có mặc định của nhà máy) |
| Hiệu suất đo lường |
Phạm vi lưu lượng: 1L/s~99999,99m3/h; Phạm vi độ sâu của nước: 0,02 ~ 3m, 0,02 ~ 10m (vui lòng xác nhận độ sâu nước tối đa trước khi đặt hàng); Giao diện hiển thị 1: mực nước, dòng chảy tức thời, dòng chảy tích lũy; Giao diện hiển thị 2: mực nước, lưu lượng, diện tích mặt cắt, nhiệt độ; Độ phân giải dòng chảy: 0,0001L/s. |
| Tính chất vật lý |
Chất liệu vỏ tách: ABS, vật liệu cảm biến: POM; Cấp độ bảo vệ cảm biến: IP68; Cấp độ bảo vệ máy phát: IP65; Cáp giữa cảm biến: Cáp được bảo vệ 4 lõi có ống dẫn khí, chiều dài mặc định của nhà máy là 10 mét, đường kính dây 8 mm (các chiều dài dây khác cần được tùy chỉnh). |
| Môi trường làm việc |
Nhiệt độ làm việc: 0 ~ 60oC (trạng thái không đóng băng); Nhiệt độ bảo quản: -20～80oC; |

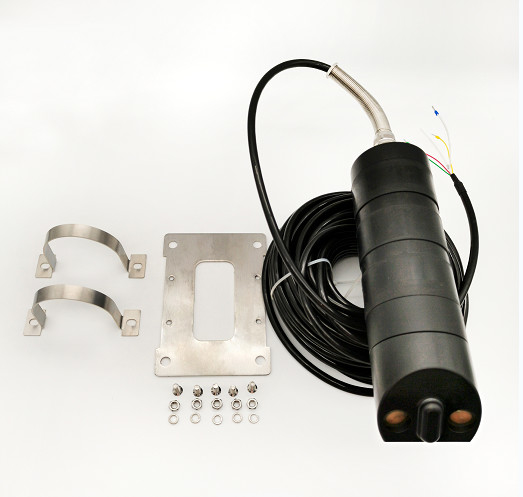

Hình ảnh vật lý của cảm biến (bao gồm tất cả các phụ kiện)
Hình ảnh vật lý của máy đo lưu lượng siêu âm Doppler (máy chủ)
Có bốn tấm cố định trong các phụ kiện của nhà máy. Xin vui lòng xem hình. Sau khi sửa chữa, nó có thể được lắp đặt trên hộp dụng cụ hoặc bảng gỗ.
| Danh sách phụ kiện nhà máy lưu lượng kế siêu âm Doppler | |||
| KHÔNG. | Tên | Model/Thông số kỹ thuật | số lượng |
| 1 | Máy chủ lưu lượng kế siêu âm Doppler | 1 | |
| 2 | Cảm biến lưu lượng kế siêu âm Doppler | 1 | |
| 3 | (Bao gồm cả phụ kiện nhà máy cảm biến) | 1 | |
| 4 | Tấm đế gắn | M6*16 | 4 |
| 5 | Vít máy đầu phẳng | 2 | |
| 6 | Kẹp | 4 | |
| 7 | Gắn miếng đệm | M4*12 | 4 |
| 8 | Vít tự khai thác đầu tròn chéo | M4*25 | 4 |
Lưu lượng kế siêu âm Doppler và sơ đồ kết nối máy chủ
