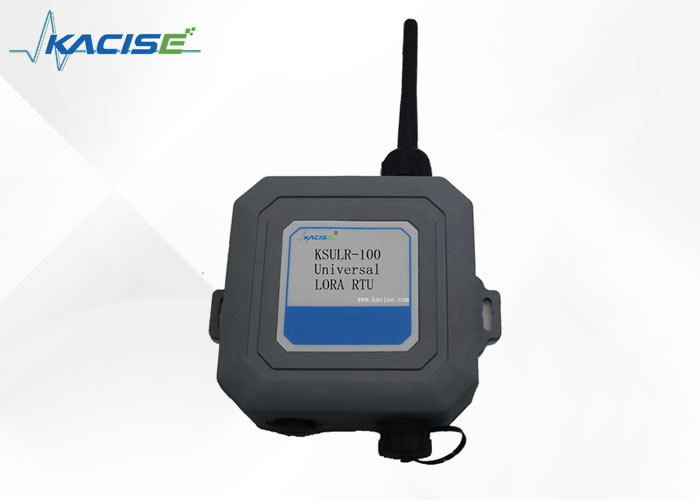

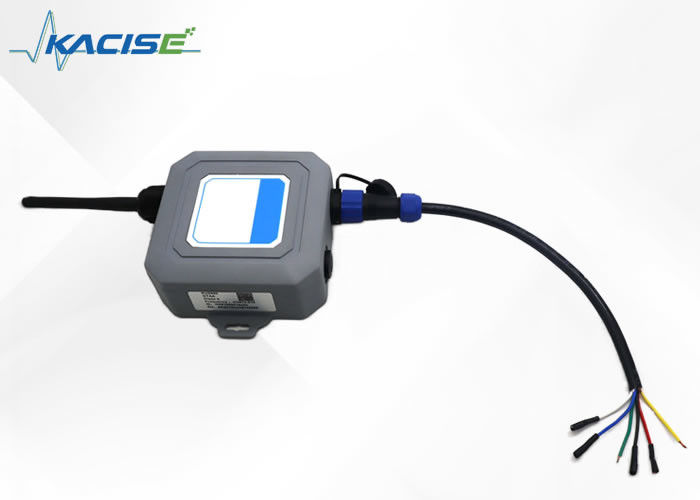

Hộp thu thập dữ liệu cảm biến LORA RTU đa chức năng với thiết kế năng lượng thấp và phạm vi nhiệt độ công nghiệp -40 °C ~ + 80 °C

KSULR-100 Universal LORA RTU là hộp thu thập dữ liệu cảm biến đa chức năng được công ty chúng tôi ra mắt dành cho ngành công nghiệp thông minh, nông nghiệp thông minh và cộng đồng thông minh. Nó sử dụng giao thức chuẩn LoRaWAN, có SPI, UART, ADC, GPIO, I2C và các giao diện truyền thông khác cũng như nhiều giao diện đầu vào và cấu hình rất linh hoạt. Lựa chọn tốt nhất để giải quyết sự phân mảnh của ứng dụng LoRa iot là kết nối các cảm biến khác nhau một cách thuận tiện và nhanh chóng, rút ​​ngắn chu kỳ lắp ghép cảm biến cũng như chi phí nghiên cứu và phát triển, đồng thời nhanh chóng hiện thực hóa mạng lưới và quy mô của các cảm biến. Mô-đun không dây tích hợp sử dụng mạng để cung cấp cho người dùng khả năng truyền dữ liệu không dây đường dài và tiêu thụ điện năng thấp, đồng thời gửi tất cả dữ liệu trạng thái của cảm biến đến máy chủ quản lý nền đám mây trong thời gian thực để thực hiện phân tích thống kê dữ liệu của nền tảng đám mây thông minh.

• Hỗ trợ giao thức LoRaWAN tiêu chuẩn;
• Hỗ trợ nhiều dải tần trong và ngoài nước như: CN470-510/EU863-870/US902-928/ AS923-925 / AU915-928 /CT850;
• SPI, UART, ADC, GPIO, I2C tích hợp và các giao diện truyền thông khác, có thể được kết nối rộng rãi với nhiều loại cảm biến;
• Nó áp dụng thiết kế tiêu thụ điện năng thấp và cung cấp hai chế độ cung cấp năng lượng bên ngoài và cung cấp năng lượng pin để lựa chọn;
• Chế độ cung cấp năng lượng cho pin sử dụng pin dung lượng lớn 19000mAH;
• Hỗ trợ nhiều loại điện áp đầu ra, chẳng hạn như: 3,3V, 5V, 9V, 12V, v.v;
• Hỗ trợ cấu hình tham số có dây và không dây và nâng cấp chương trình cơ sở, Hỗ trợ cấu hình từ xa;
• Hỗ trợ báo pin yếu;
• Hỗ trợ báo cáo gói nhịp tim, khoảng nhịp tim có thể được cấu hình;
• Phạm vi nhiệt độ công nghiệp -40°C~+80°C.

Dòng LORA RTU phổ quát KSULR-100 được sử dụng để thu thập giá trị của các cảm biến khác nhau tại điểm cài đặt và tải dữ liệu thời gian thực lên nền tảng quản lý tập trung thông qua mô-đun truyền dẫn không dây tích hợp, thuận tiện cho người dùng quản lý tập trung thông minh, cài đặt đơn giản và bảo trì thuận tiện. Có thể linh hoạt trong cột, cột đèn, xây dựng bên trong và bên ngoài tường, mái cột, cách lắp đặt treo tường. Nó phù hợp để giám sát các cảm biến trong nhà máy lắp ghép, nhà kho, nhà kính nông nghiệp, phòng máy tính, thủy văn và các tình huống khác (ví dụ: Cảm biến áp suất nước, cảm biến mức chất lỏng, cảm biến lưu lượng chất lỏng, cảm biến ngâm trong nước, cảm biến nhiệt độ, cảm biến độ ẩm, cảm biến ánh sáng, PM2.5, Cảm biến góc, cảm biến tốc độ gió, v.v.), đạt được quyền truy cập thống nhất, thu thập dữ liệu thống nhất và khả năng mở rộng linh hoạt.

Các tham số có thể được đặt theo yêu cầu theo hướng dẫn của nhà máy và có thể được sử dụng sau khi nhận được trạm gốc LoRaWAN chuyển hướng

LORA RTU phổ thông KSULR-100 được kết nối để cài đặt thông số thông qua cáp USB-TTL (bạn tự mua). Sau khi tháo phích cắm mềm ở mặt sau của hộp thu thập bằng nhíp và tháo vít, vỏ được mở và kết nối như hình minh họa (kết nối chéo RXD và TXD, nghĩa là RXD của cáp USB-TTL được kết nối với TXD của hộp thu thập, TXD được kết nối với RXD của hộp thu thập và TXD được kết nối với RXD của hộp thu thập. VCC được nối ngắn mạch với 3V3 bằng nắp ngắn mạch và GND được kết nối với GND của hộp thu thập)

mở công cụ cấu hình hộp cảm biến > Chọn com tương ứng> Tốc độ truyền 9600> Bấm Mở để mở cổng nối tiếp > Bấm AN201>Chọn chức năng> Nhập c vào ô sau AT+FUNMODE= rồi bấm AT+FUNMODE= OK xuất hiện ở phía dưới bên trái để biểu thị hoàn thành

Bấm vào ô sau UART>AT+UART1CFG, nhập 9600> rồi chọn 8n1. Nhấp vào OK bên dưới AT+UART1CFG để biểu thị sự hoàn thành

(Nhà máy mặc định thu thập dữ liệu 30 phút một lần và việc tăng tần suất truy vấn sẽ làm tăng mức tiêu thụ điện năng).

Nhấn AN201> Nhấn RS485> Nhấn AT+TRANS485MODE= tam giác ngược phía sau chọn bỏ phiếu> nhấn AT+TRANS485MODE= đặt tham số, ok> Nhập 1800 vào ô sau AT+SAMPLEDATATIM= > Nhấn vào AT+SAMPLEDATATIM= Đặt tham số, ok> Nhập 8 vào ô sau AT+REQDATA= > Nhập 0103010000030437 vào ô sau 8> Bấm AT+REQDATA= đặt tham số, ok> AT+RESPONSETIM= nhập 10000 vào ô sau AT+RESPONSETIM= (Thời gian cấp nguồn cho cảm biến trong mỗi lần truy vấn, quá ngắn có thể dẫn đến không lấy được dữ liệu chính xác)> Bấm AT+Responsetim = đặt tham số, ok> bấm AT+REBOOT xuất hiện ở phía dưới bên trái. Sau khi còi kêu ba lần, điều đó có nghĩa là mạng đã được nhập thành công và dữ liệu có thể được xem ở chế độ nền.

Để các gói của trạm gốc LoRaWAN được gửi đến Máy chủ LoRa được chỉ định, cần phải định cấu hình địa chỉ Máy chủ cho trạm gốc.

Mở trình duyệt Chrome, nhập IP trạm gốc LoRaWAN (192.168.10.99 cho ví dụ này), sau đó nhập tên người dùng và mật khẩu (tên người dùng = khách, mật khẩu =rimelink cho ví dụ này) và nhập trang cấu hình web như hiển thị bên dưới.

Sau đó nhấp vào Cấu hình máy chủ LoRaWAN > Địa chỉ máy chủ > nhập IP (lorawan.timeddd.com /b19>) > OK. Như thể hiện trong hình dưới đây

Đăng nhập vào http://lorawan.timeddd.com/unit/ULogin.aspx,

số tài khoản: 19240527

mật khẩu: quản trị viên @ 666666

Sau khi đăng nhập, hãy nhấp vào tùy chọn dữ liệu của thiết bị ID tương ứng để xem dữ liệu tương ứng và cài đặt gốc sẽ gửi dữ liệu cứ sau 30 phút

Vị trí ID được thể hiện trong hình

Dữ liệu thu được như sau (theo hệ thập lục phân), đơn vị khoảng cách là 0,1mm dưới 6 m, đơn vị phạm vi là mm trên 6 m và đơn vị nhiệt độ là ° C. Byte thứ 90 là giá trị mức chất lỏng và byte thứ 11 là giá trị nhiệt độ. Trong trường hợp này, giá trị mức chất lỏng là 08E3, đơn vị là mm và giá trị nhiệt độ là 001B. Khi chuyển đổi sang số thập phân, cảm biến sẽ đo mức chất lỏng ở mức 2275mm và nhiệt độ ở mức 27oC.

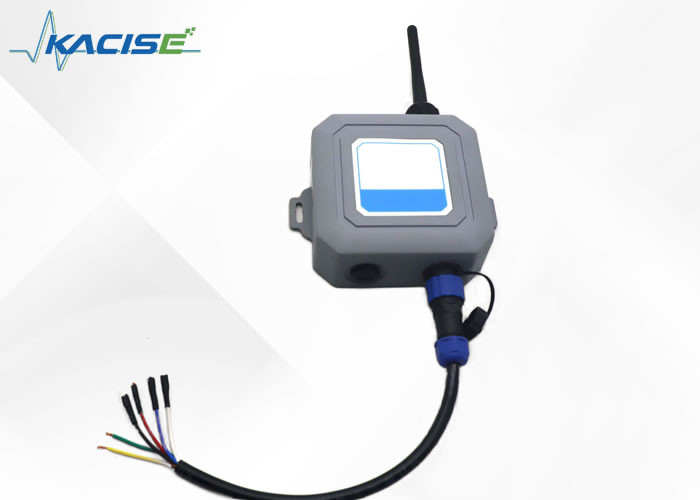

KSULR-100 Universal LORA RTU đều có 485 đầu ra, có thể được kết nối với nhãn trên cảm biến theo hộp thu nhận.

Để tránh hư hỏng thiết bị do lắp đặt và thi công không đúng cách, vui lòng thực hiện các biện pháp phòng ngừa sau:

• Việc lắp đặt thiết bị chỉ được thực hiện bởi nhân viên chuyên môn hoặc đại diện kỹ thuật được ủy quyền;
• Để đảm bảo an toàn cá nhân cho nhân viên thi công, vui lòng sử dụng các dụng cụ lắp đặt chuyên nghiệp và đủ tiêu chuẩn;
• Vị trí lắp đặt thiết bị phải tránh xa lửa, điện trường mạnh và môi trường khác, nếu không có thể gây hư hỏng thiết bị;
• Cấm lắp đặt thiết bị trong môi trường có độ rung cao;
• Thiết bị lắp đặt ngoài trời cần lắp đặt bể chống nước;
• Công ty có quyền cuối cùng giải thích các biện pháp phòng ngừa khi lắp đặt.

Công cụ cài đặt không được cung cấp để cài đặt thiết bị. Vui lòng chuẩn bị các công cụ cài đặt sau theo môi trường cài đặt thực tế

Lắp đặt treo tường

Đầu tiên, đặt hộp đa năng nằm phẳng trên vị trí lắp đặt trên tường và dùng bút đánh dấu để đánh dấu lỗ lắp đặt. Thứ hai, mũi khoan gõ (mũi khoan là 8 mm) dùng để đục lỗ ở vị trí đánh dấu tường, đồng thời đưa ống bọc cao su vào lỗ một lần nữa. Dùng búa đập vào ống bọc cao su sao cho ống bọc cao su lọt hết vào lỗ lắp đặt. Cuối cùng, con vít có miếng đệm được sử dụng để cố định hộp đa chức năng trên tường.

Phương pháp lắp cực

Đầu tiên, sử dụng vít cố định để cố định bảng nối đa năng vào mặt sau của hộp đa chức năng, thứ hai, dùng vòng để đi qua lỗ bảng nối đa năng ở mặt sau của hộp đa chức năng; Quấn vòng quanh trụ một lần nữa, cuối cùng dùng tuốc nơ vít nhỏ để khóa chặt vòng và quá trình lắp đặt hoàn tất.

Mô tả định dạng truyền dữ liệu

1, sản phẩm nên được bảo quản ở -40oC ~ + 80oC, độ ẩm tương đối không quá 90%, thông gió, khô ráo, không có kho khí ăn mòn.

Sản phẩm được đóng gói trong một gói có giấy chứng nhận và hướng dẫn sử dụng. Nghiêm cấm va chạm mạnh trong quá trình vận chuyển

Người sử dụng tuân thủ nghiêm ngặt các hướng dẫn, đi dây, lắp đặt, bảo trì vỏ máy đúng cách, sản phẩm này được bảo hành miễn phí 1 năm.

Các trường hợp sau đây không được bảo hành:

• Tháo rời bảng mạch và các bộ phận của nó;
• sét hoặc điện giật mạnh vào hệ thống, làm cháy mạch điện;
• điện áp nguồn vượt quá giá trị giới hạn, bảng mạch bị cháy;
• hộp điện có nước hoặc vật lạ khác;
• Lựa chọn sai, vượt quá phạm vi sử dụng của sản phẩm;
• Một bộ phận nào đó của cảm biến hoặc toàn bộ máy bị thương hoặc hư hỏng.
