Place of Origin:
China (Mainland)
Hàng hiệu:
Kacise
Chứng nhận:
certificate of explosion-proof, CE
Số mô hình:

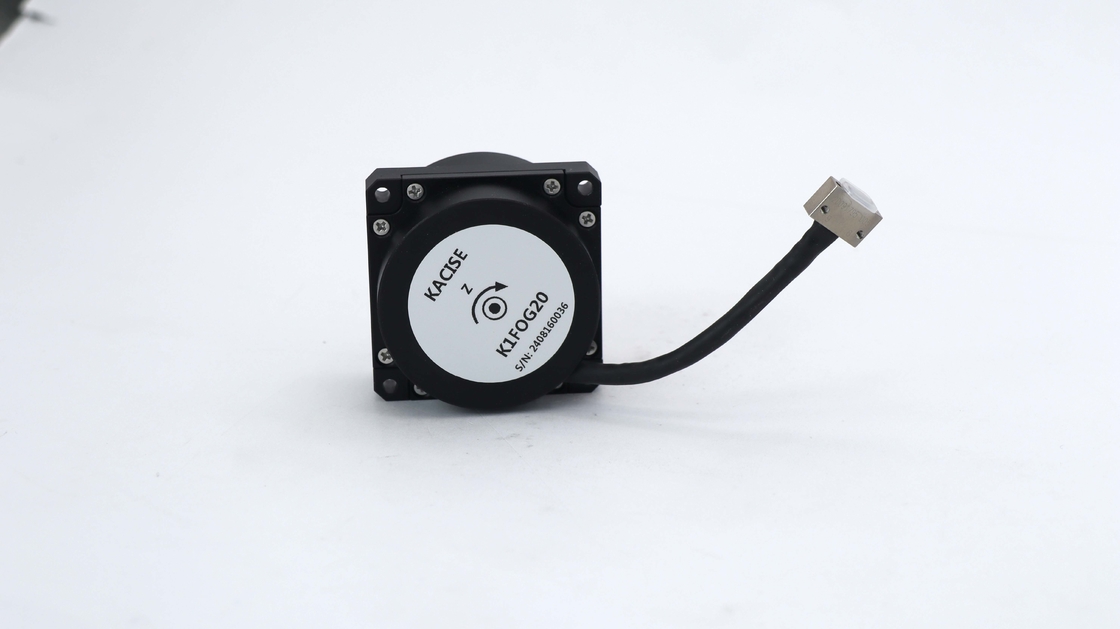

K1FOG20
Băng hình
Băng hình

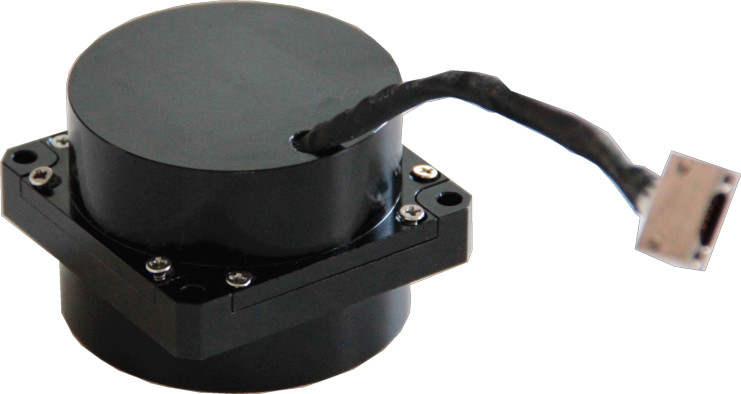

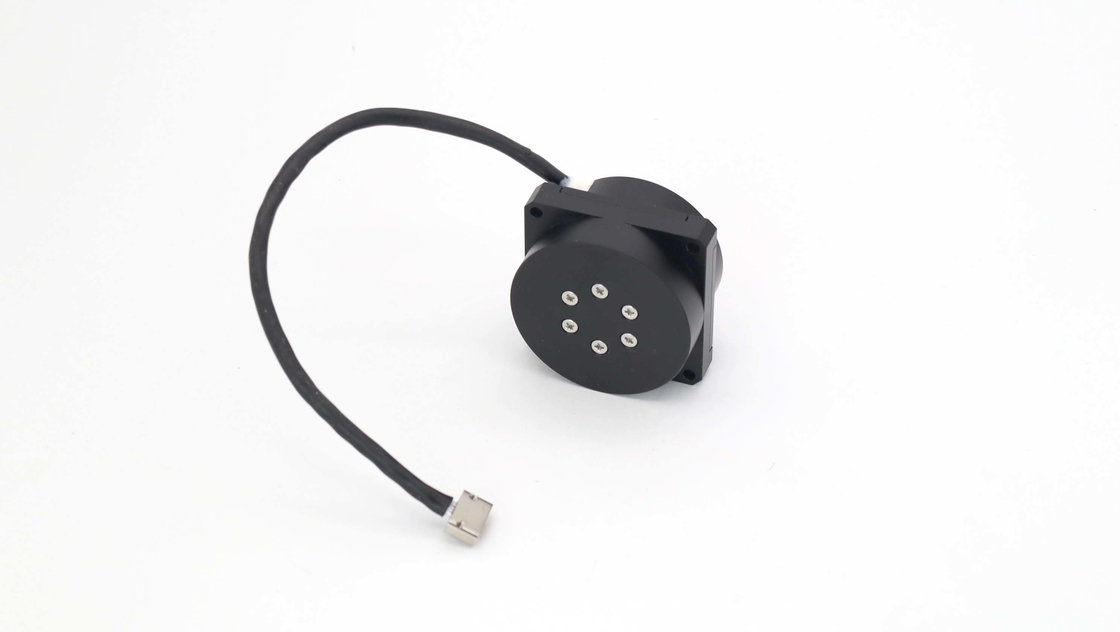

Thiết bị này phục vụ như một cảm biến tỷ lệ góc quán tính sử dụng hiệu ứng Sagnac quang học để đo tốc độ góc quay của người mang dọc theo trục nhạy cảm của nó.Sử dụng mạch phát hiện vòng kín kỹ thuật số, nó chiết xuất sự khác biệt đường quang gây ra bởi tốc độ góc vật lý bên ngoài theo chiều kim đồng hồ.Phản hồi và kiểm soát vòng lặp khép kín được thực hiện, cho phép phát hiện thời gian thực của tín hiệu vận tốc góc.
Chức năng: Sản phẩm này bao gồm hai phần: đơn vị nhạy cảm với vận tốc góc quang và phát hiện tín hiệu, cung cấp thông tin gia tăng góc đơn trục và thông tin nhiệt độ bên trong.
Phạm vi áp dụng: The products are mainly suitable for photoelectric crane / crane / flying platform / inertial navigation / inertial measurement system / optical / photographic instrument / platform stabilization device / inertial measurement instrument and other applications.

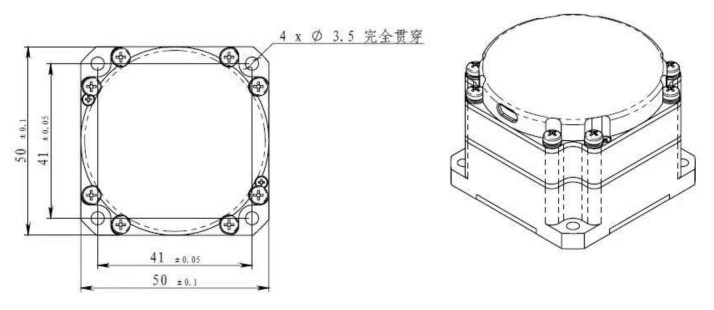

Phương thức lắp đặt 1. Kích thước: 50X50X32

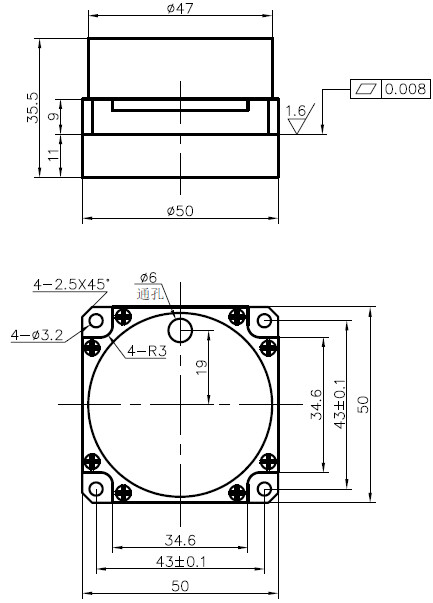

Chế độ lắp đặt: kích thước thứ 2: 50X50X36
| Sn# | Điểm thử nghiệm | H | L |
| 1 | Kích thước (mm) | 50×50×36 | 50×50×36 |
| 2 | Thời gian bắt đầu | 5 | 5 |
| 3 | Bias drift (°) / h (10s trơn tru, cố định nhiệt độ) | ≤0.1 | ≤0.3 |
| 4 | Bias drift (°) / h (10s trơn tru) -45~ + 70°C | ≤0.3 | ≤0.5 |
| 5 | Sự lặp lại thiên vị (°) /h | ≤0.05 | ≤0.1 |
| 6 | Tỷ lệ đi ngẫu nhiên(o)/h1/2 | ≤0.01 | ≤0.02 |
| 7 | Tính không tuyến tính của yếu tố quy mô (ppm) | ≤10 | ≤20 |
| 8 | Tỷ lệ lặp lại quy mô (ppm) | ≤10 | ≤20 |
| 9 | Nhiệt độ hoạt động °C | -45+70 | -45+70 |
| 10 | Nhiệt độ lưu trữ (°C) | -50+80 | -50+80 |
| 11 | Phạm vi động (°) /s | ± 900 | ± 900 |
| 12 | Điện áp cung cấp (V) | +5 | +5 |
| 13 | Tiêu thụ năng lượng trạng thái ổn định (nhiệt độ đầy đủ) (W) | <4 | <4 |
| 14 | trọng lượng (g) | < 130 | < 130 |
Tất cả các cảm biến vòng xoáy điện tử phải được đóng gói và vận chuyển theo các hướng dẫn sau:
