Máy đo lưu lượng Doppler siêu âm đầu ra 4-20mA với kết nối cảm biến đa kênh và bảo vệ IP68

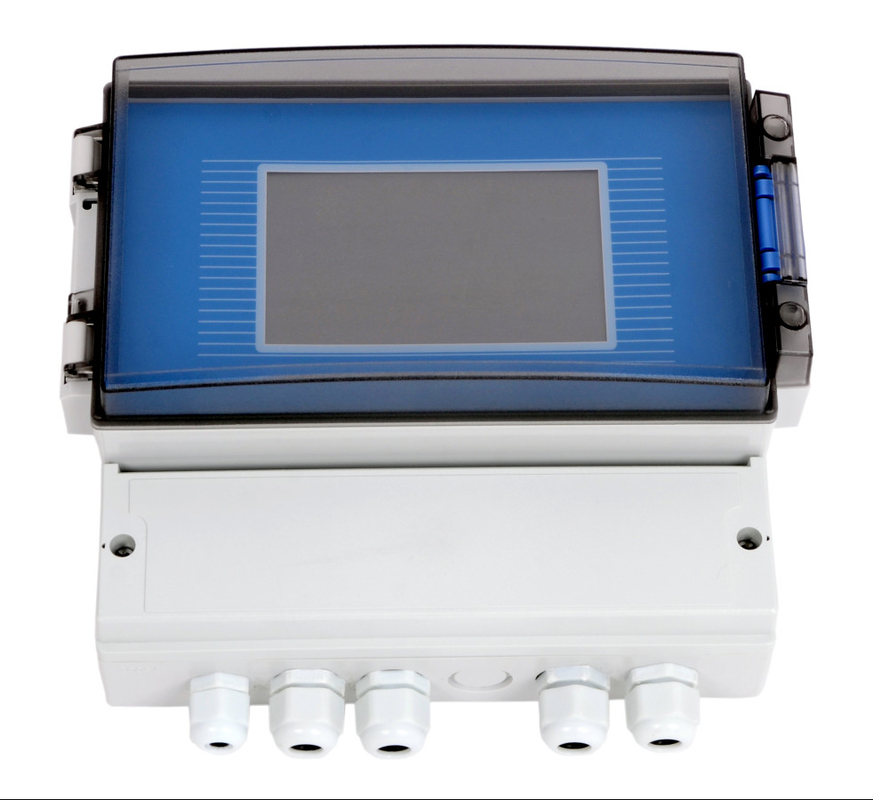

Máy chủ hiển thị trực tuyến có thể được kết nối với một hoặc nhiều máy đo lưu lượng Doppler, có thể được kết nối với cảm biến chất lượng nước, được sử dụng để hiển thị các giá trị đo được, ghi lại dữ liệu lịch sử, vẽ hình ảnh, cài đặt thông số, dòng điện giao tiếp đầu ra, giao tiếp RS485 bên ngoài và điều khiển đầu ra rơle.

1. Hiển thị trực tuyến lưu lượng, vận tốc và mực nước
2. Thông số chất lượng nước có thể được tùy chỉnh
3. Hỗ trợ nguồn điện AC và DC
4. Hỗ trợ dòng điện 4-20mA
5. Kết nối cảm biến đa kênh
6. Vỏ tiêu chuẩn, treo tường hoặc gắn trên ray DIN35

Sản phẩm đo lưu lượng theo nguyên lý hiệu ứng Doppler siêu âm, đồng thời có thể đo mực nước, nhiệt độ thông qua cảm biến áp suất. Vỏ sử dụng nhựa PVC, có khả năng chống thấm nước và bịt kín hiệu quả.

• Giao thức truyền thông Modbus và bus RS485 được sử dụng để giao tiếp với máy tính cầm tay.

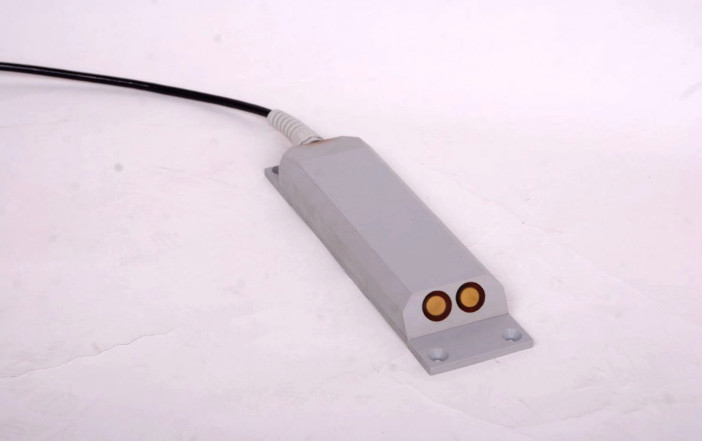

• Thiết bị cảm biến dưới nước rất dễ lắp đặt. Với thiết bị cố định đế kim loại, lắp đặt dễ dàng.
• Tất cả các thiết bị đều sử dụng thiết kế điện tử, nguồn điện áp rộng, tiêu thụ điện năng thấp, không có bộ phận cơ khí. Nó có ưu điểm là đo chính xác và ổn định, độ tin cậy cao và khả năng chống nhiễu mạnh.
• Một loạt các ứng dụng. Nó có thể được áp dụng trong nhiều môi trường nước khác nhau từ nước tinh khiết đến nước sông Hoàng Hà.

Nguyên lý lưu lượng kế Doppler: Khi nguồn siêu âm và người quan sát chuyển động tương đối thì tần số mà người quan sát thu được sẽ khác với tần số của nguồn siêu âm. Do đó, các hạt nhỏ và bong bóng chuyển động theo nước so với đầu dò siêu âm cũng sẽ thay đổi tần số thu của đầu dò và tăng lên khi tốc độ chuyển động của huyền phù trong nước tăng lên. Do đó, sự thay đổi tần số Doppler được đo và tốc độ dòng chảy của nước tại điểm của máy đo dòng điện Doppler được đo. Giá trị này được nhân với diện tích mặt cắt ngang của kênh để thu được thông tin luồng.

Do đo lưu lượng Doppler sử dụng tốc độ truyền âm trong nước và tốc độ truyền âm trong nước có liên quan mật thiết đến nhiệt độ nước nên thiết bị có tích hợp cảm biến nhiệt độ để đo nhiệt độ, sau đó điều chỉnh tốc độ âm thanh.

Đo độ sâu mức sử dụng cảm biến áp suất để đo khoảng cách giữa vị trí của cảm biến vận tốc dòng chảy và mức chất lỏng.

• Các loại đo: vận tốc điểm, mức chất lỏng, nhiệt độ, tốc độ dòng chảy
• Lớp bảo vệ: IP68
• Phương pháp đo: trực tuyến
• Nguyên lý đo: phương pháp Doppler âm, phương pháp diện tích vận tốc
• Nguồn điện: pin, năng lượng mặt trời, nguồn điện lưới
• Tín hiệu đầu ra: Modbus RS485
• Nội dung tín hiệu đầu ra: vận tốc điểm, dòng chảy tức thời, dòng tích lũy, mực nước, nhiệt độ
• Tín hiệu đầu ra (nguồn điện bên ngoài): 4 ~ 20mA
• 4~20mA Nội dung tín hiệu đầu ra: dòng tức thời
• Yêu cầu pH chất lỏng: pH 6 ~ 8
• Yêu cầu áp suất chất lỏng: 1 áp suất tiêu chuẩn trong môi trường tự nhiên
• Tiêu thụ điện năng hoạt động liên tục: 12V*65mA=12V*0.065A≈0.8W
