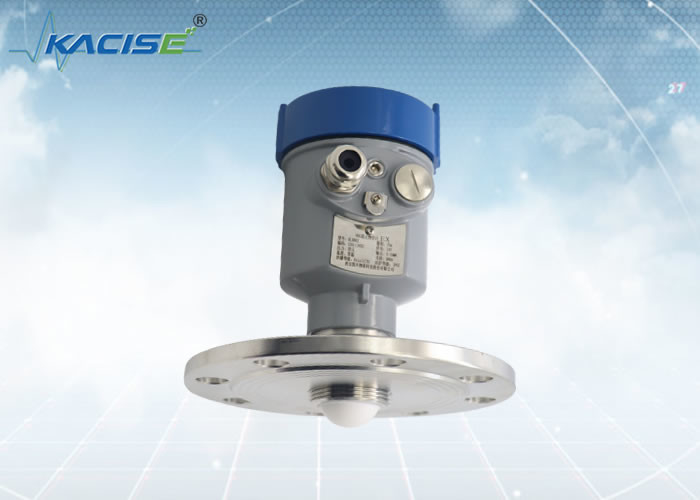

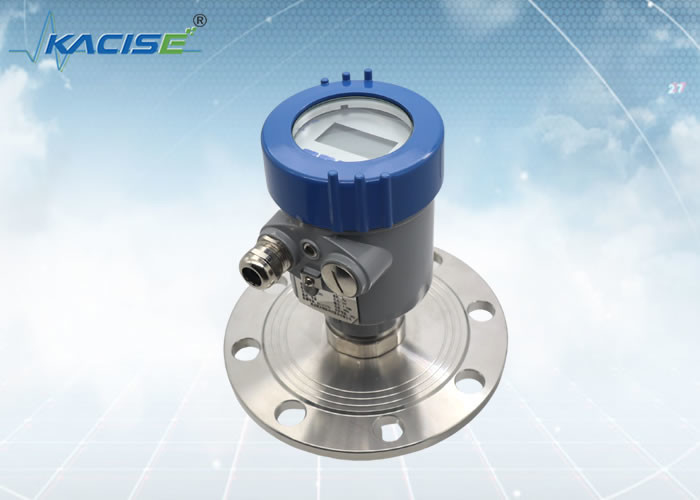

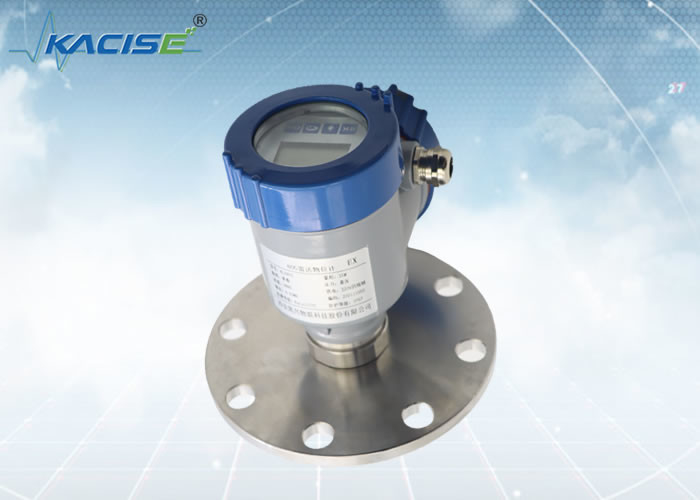

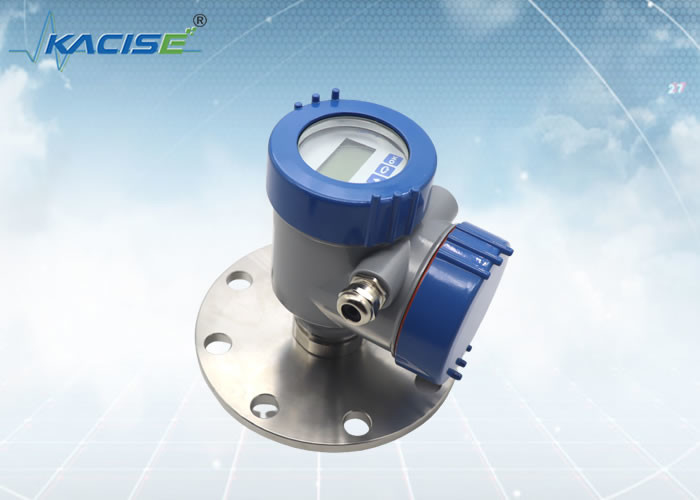

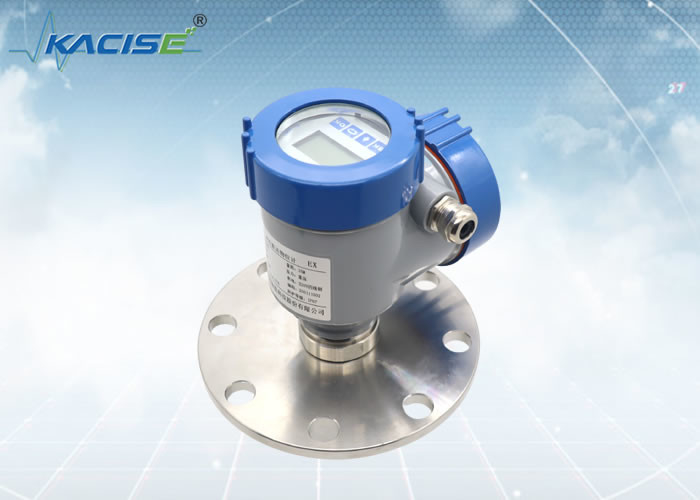

KLD802 PTFE Antenna 80 GHz Radar Level Sensor với góc chùm 3 ° để đo lường chất lỏng chính xác

Mức độ tập trung
KLD802 hoạt động với tần số truyền 80 GHz. Với ăng-ten 80 mm, điều này mang lại góc chùm tia chỉ 3°. Cảm biến radar chỉ nhận được những phản xạ rõ ràng và rõ ràng từ bề mặt sản phẩm. Điều này làm cho phép đo chính xác và đáng tin cậy hơn.

Các cảm biến radar trước đây yêu cầu các phụ kiện xử lý có kích thước tối thiểu là 1½" để đạt được khả năng lấy nét tín hiệu phù hợp. Vì lý do đó, hầu như không thể sử dụng cảm biến radar trên các thùng chứa rất nhỏ có ổ cắm lắp nhỏ thông thường. KLD802 hoạt động với tần số truyền 80 GHz. Điều này tương ứng với hệ số 3 so với các công nghệ được sử dụng cho đến nay. Vì lý do đó, hệ thống ăng-ten và phụ kiện xử lý có thể có kích thước nhỏ hơn tương ứng.

• Đo không tiếp xúc với nguyên lý làm việc FMCW;
• Góc chùm tia nhỏ và thiết bị dễ dàng tránh được nhiễu từ chướng ngại vật có thể xảy ra hơn;
• Kích thước ăng-ten của radar nhỏ và dễ lắp đặt; Vùng chết phía trên nhỏ hơn, phù hợp hơn cho việc theo dõi nước sông;

Khi sử dụng lắp đặt mặt bích, khoảng cách tối thiểu giữa thiết bị và thành bể phải là 200mm.

① mặt phẳng chuẩn

② tâm tàu ​​hoặc trục đối xứng

Khi lắp đặt thiết bị, tránh lắp đặt thiết bị phía trên đầu vào vật liệu và cố gắng tránh các vật thể khác nhau ảnh hưởng đến tín hiệu, chẳng hạn như cánh khuấy, v.v.

Trong điều kiện làm việc cực kỳ phức tạp, thiết bị có thể hoạt động bình thường nếu không có chướng ngại vật trong khu vực có bán kính 20 cm tập trung vào điểm lắp đặt.

Chiều cao ống lắp đặt tối đa H max phụ thuộc vào đường kính ống lắp đặt D và kích thước của góc phóng sản phẩm.

Kết nối cài đặt quá dài sẽ ảnh hưởng đến hiệu suất radar.

Xi'an Kacise Optronics Tech Co., Ltd tự coi mình là nhà cung cấp và sản xuất giải pháp. Chúng tôi mang lại sự linh hoạt tối đa và ưu đãi tối ưu hóa chi phí cho khách hàng OEM của mình.
Những gì chúng tôi có thể cung cấp:
Phạm vi bao gồm phiên bản/màu vỏ tùy chỉnh, loại ren (G-Thread/NPT Thread), Phần mềm tùy chỉnh, bản in, hướng dẫn sử dụng và danh mục. Nếu bạn quan tâm đến việc cài đặt bên mình, Mô-đun Radar chắc chắn có sẵn.
