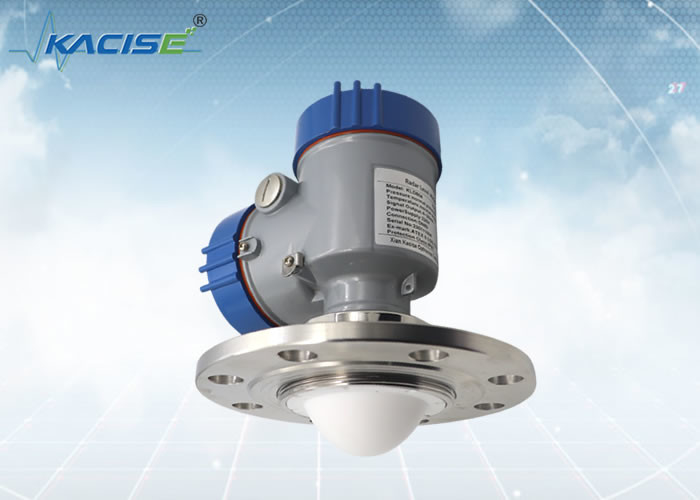

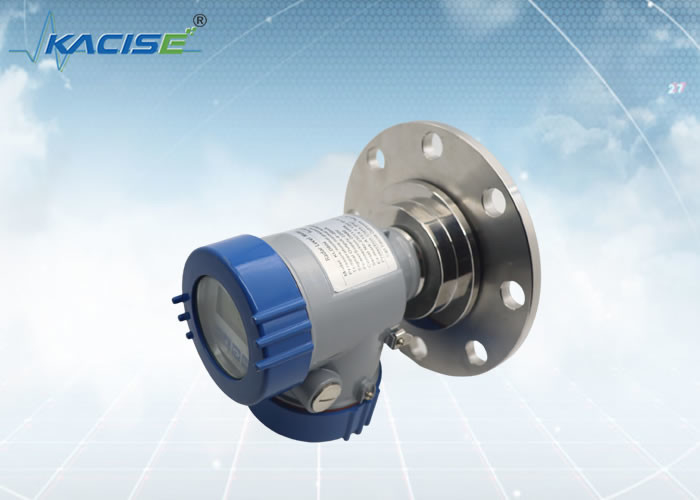

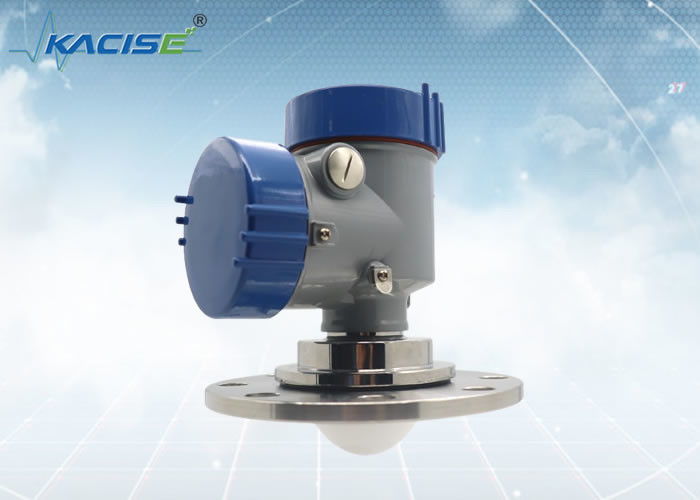

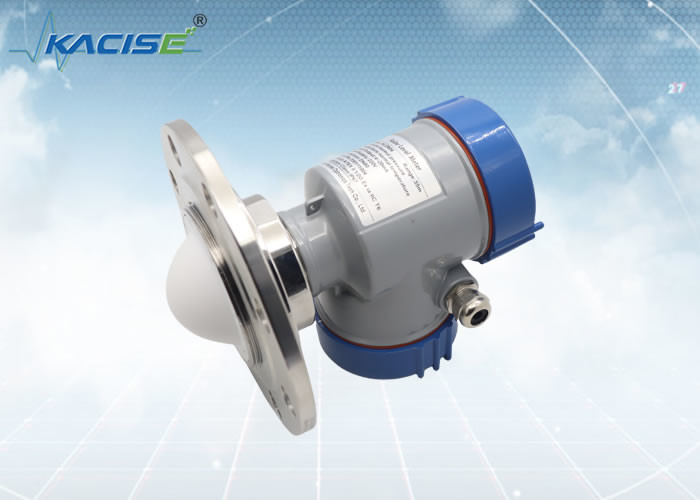

KLD804 Máy truyền cấp độ radar không dây với GPRS Lora Transfer 4G cho chất lỏng ăn mòn mạnh sử dụng tần số 80GHz

Cảm biến mức radar FM KLD804 80G

Giới thiệu
Trong quá trình điều khiển tự động hóa công nghiệp, mức vật liệu là một thông số quan trọng. Có nhiều phương pháp đo mức vật liệu. Đối với các điều kiện làm việc và môi trường khác nhau, có thể sử dụng máy đo mức vật liệu với các nguyên tắc đo khác nhau để đo, chẳng hạn như loại áp suất tĩnh, loại phao, loại búa nặng, siêu âm và các phương pháp đo mức vật liệu phổ biến khác. Dụng cụ có những đặc điểm và phạm vi ứng dụng riêng. Máy đo mức radar sử dụng công nghệ đo sóng xung radar tiên tiến, với hiệu suất tuyệt vời, đặc biệt là trong các bể có khuấy trộn, nhiệt độ cao, hơi nước lớn, bụi mạnh, ăn mòn trung bình mạnh, dễ tạo sẹo và các điều kiện đo khắc nghiệt khác. Nó cho thấy hiệu suất tuyệt vời của nó và đóng một vai trò quan trọng trong sản xuất tự động hóa công nghiệp.

Giải pháp hệ thống radar không dây:
Trong quy trình sản xuất hóa dầu, than, xi măng, luyện kim và các ngành công nghiệp khác, để đảm bảo an toàn cho chất lỏng trong quá trình bảo quản, theo dõi thời gian thực về áp suất, mức chất lỏng, nhiệt độ, độ ẩm và nồng độ khí trên bề mặt chất lỏng trong bể chứa, v.v. Cách thu thập và truyền các thông số liên quan của chất lỏng được lưu trữ trong bể chứa đến trung tâm điều khiển từ xa và cách bắt đầu các biện pháp khẩn cấp trong trường hợp khẩn cấp luôn gây rắc rối cho nhân viên quản lý. Giám sát bể chứa truyền thống chủ yếu dựa vào việc kiểm tra định kỳ của nhân viên trực. Chi phí nhân công cao, nhiều yếu tố con người sẽ bị bỏ lại, gây ra rủi ro về an toàn. Dựa trên tần số vô tuyến 433MHZ, giải pháp truyền dữ liệu không dây của truyền thông di động GPRS, giám sát từ xa theo thời gian thực về áp suất, mức chất lỏng, nhiệt độ, độ ẩm của bể chứa, nồng độ khí trên bề mặt chất lỏng và các thông số khác mà người dùng quan tâm và trong trường hợp khẩn cấp hãy kích hoạt các phương tiện khẩn cấp tương ứng.

Tính năng
Nó có thể nhận ra mạng không dây trong phạm vi 20 km.
Radar tần số cao không dây 433M tích hợp áp dụng công nghệ truyền tần số vô tuyến không dây 433M tiên tiến nhất trong ngành. Khoảng cách truyền tối đa của nó là 20Km và được cung cấp năng lượng từ các tấm pin mặt trời hoặc nguồn điện 220V. Các quy trình phức tạp như nối dây tại chỗ được bỏ qua. Radar phát ra tín hiệu số RS485 và sử dụng giao thức bus Modbus để thực hiện kết nối mạng không dây trong phạm vi 100 đơn vị. Phần truyền dẫn không dây áp dụng công nghệ modem từ xa LoRa, có khả năng chống nhiễu cực tốt và có thể giảm thiểu mức tiêu thụ dòng điện. Độ nhạy cao và thiết kế mạch giúp cho ngân sách liên kết của nó đạt mức hàng đầu trong ngành, khiến nó trở thành lựa chọn tốt nhất cho các ứng dụng và truyền dẫn đường dài có yêu cầu về độ tin cậy cao. So với phương thức truyền GPRS truyền thống, giá thành của nó giảm đi rất nhiều. Không bị giới hạn bởi mạng truyền thông di động, độ tin cậy và khả năng chống nhiễu được cải thiện rất nhiều.

Kích thước vỏ
Đơn vị tính bằng mm:

Phương pháp cài đặt

Lắp đặt mặt bích
Khi sử dụng lắp đặt mặt bích, khoảng cách tối thiểu giữa thiết bị và thành bể phải là 200mm.

• mặt phẳng chuẩn
• tâm tàu ​​hoặc trục đối xứng

Lắp đặt cẩu

Ghi chú: Vui lòng tránh rung, nhiễu điện từ mạnh và tải trong quá trình lắp đặt.

Giải pháp công nghệ truyền dẫn từ xa không dây GPRS:
GPRS là một loại dịch vụ mang dữ liệu gói truyền thông Internet mới dựa trên mạng truyền thông di động GPRS, phù hợp cho việc truyền dữ liệu đột ngột hoặc thường xuyên và với lượng nhỏ. Công nghệ chuyển mạch gói GPRS có ưu điểm là trực tuyến theo thời gian thực, thanh toán theo dung lượng, đăng nhập nhanh, truyền tốc độ cao và chuyển mạch miễn phí. Từ quan điểm truy cập Internet, cả trạm trung tâm và trạm phụ đều là thiết bị đầu cuối của Internet. Cái gọi là mô-đun GPRS là phần DTU của trạm biến áp.
Cách 1: Máy chủ trung tâm sử dụng địa chỉ IP cố định trên mạng công cộng, GPRS-DTU truy cập trực tiếp vào máy chủ Internet thông qua địa chỉ IP. Giải pháp 2: Máy chủ trung tâm sử dụng ADSL và phần mềm phân tích tên miền động + IP mạng công cộng động khác. GPRS-DTU phân giải địa chỉ IP của máy chủ trung tâm thông qua DNS để hoàn tất giao tiếp hai chiều. Sơ đồ 3: Máy chủ trung tâm sử dụng IP mạng công cộng động như ADSL+Phần mềm máy chủ phân tích IP + MODEM GSM và GPRS-DTU quay số và gửi thông tin dữ liệu radar đến máy chủ phân tích IP và máy chủ phân tích IP trả về địa chỉ IP máy chủ thông qua thông tin để hoàn tất giao tiếp UDP hai chiều. Sơ đồ 4: Trung tâm sử dụng MODEM GPRS-DTU hoặc GPRS, toàn mạng sử dụng IP cố định mạng riêng APN di động.

Xi'an Kacise Optronics Tech Co., Ltd tự coi mình là nhà cung cấp và sản xuất giải pháp. Chúng tôi mang lại sự linh hoạt tối đa và ưu đãi tối ưu hóa chi phí cho khách hàng OEM của mình.

Những gì chúng tôi có thể cung cấp:

• Phạm vi bao gồm phiên bản/màu vỏ tùy chỉnh, loại ren (G-Thread/NPT Thread), Phần mềm tùy chỉnh, bản in, hướng dẫn sử dụng và danh mục. Nếu bạn quan tâm đến việc cài đặt bên mình, Mô-đun Radar chắc chắn có sẵn.
