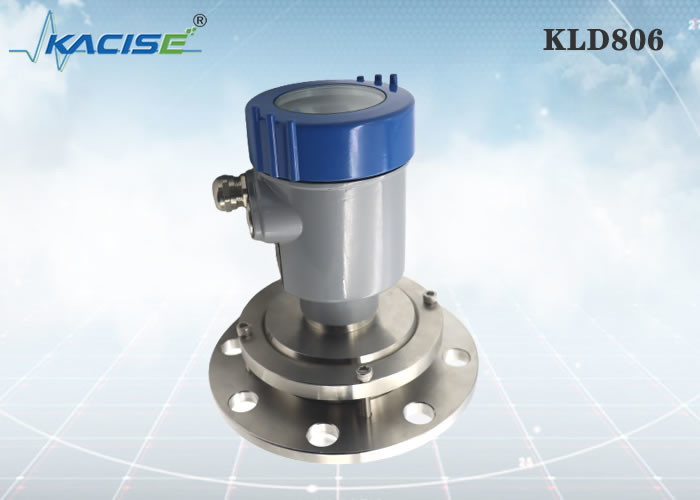

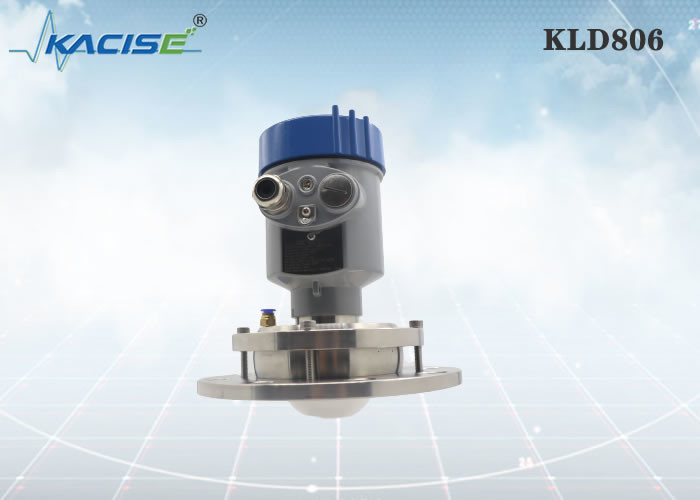

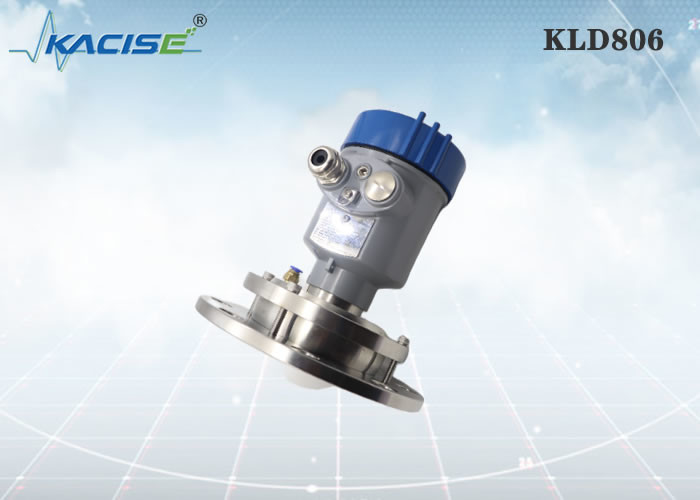

Cảm biến mức radar FM KLD806 80G với gắn mặt bích tần số 80GHz và ăng-ten PTFE cho silo xi măng

Các sản phẩm radar sóng liên tục 76-81GHz FM hỗ trợ các ứng dụng bốn dây và hai dây.Vì tần số hoạt động cao hơn và bước sóng ngắn hơn, nó đặc biệt phù hợp với các ứng dụng rắn.Chế độ hoạt động truyền và nhận sóng điện từ thông qua ống kính có lợi thế độc đáo trong môi trường bụi cao và nhiệt độ khắc nghiệtCông cụ phải được cố định bằng vít hoặc sợi để làm cho cài đặt thuận tiện và dễ dàng.

• Radar sóng milimet, độ chính xác đo có thể đạt đến ± 2mm, và vùng mù đo tối thiểu là 0,05m.
• Kích thước ăng-ten nhỏ hơn đáp ứng việc đo nhiều điều kiện làm việc hơn.
• Một loạt các ăng-ten ống kính, góc phóng nhỏ hơn, năng lượng tập trung hơn, tín hiệu vang vọng mạnh hơn và độ tin cậy cao hơn so với các sản phẩm radar khác trong cùng một điều kiện công nghiệp và khai thác mỏ.
• Nó có khả năng thâm nhập mạnh hơn và có thể được sử dụng bình thường trong trường hợp dính và ngưng tụ.
• Phạm vi tín hiệu động lớn hơn và đo lường môi trường hằng số điện áp thấp ổn định hơn.
• Nhiều chế độ đo lường, phản ứng radar trong chế độ đo lường nhanh

KLD806

Trung bình: rắn, thùng chứa, thùng xử lý, áp dụng bụi mạnh Phạm vi đo: 0,3m~10/20/30/60/100m Kết nối quy trình: sợi vòm ≥ DN100 Nhiệt độ quá trình: -40~110°C Áp suất quá trình: -0,1 ∼0,3MPa Kích thước ăng-ten: ăng-ten ống kính 76mm (làm sạch tùy chọn) Vật liệu ăng-ten: PTFE Độ chính xác: ±5mm Lớp bảo vệ: IP67 Tần số trung tâm: 80GHz góc phóng: 3° Nguồn cung cấp điện: hai dây /DC24V bốn dây /DC12 ~ 24V bốn dây /AC220V Vỏ: nhôm / nhựa / thép không gỉ Điểm xuất tín hiệu: hai dây /4...20mA/HART 4 dây 4...20mA/ RS485 Modbus

Khi sử dụng lắp đặt sườn, khoảng cách tối thiểu giữa thiết bị và tường bể phải là 200mm.

1 mặt phẳng dữ liệu

2 trung tâm bình hoặc trục đối xứng

Khi lắp đặt thiết bị, tránh lắp đặt nó trên ổ cắm vật liệu, và cố gắng tránh các vật thể khác nhau ảnh hưởng đến tín hiệu, chẳng hạn như khuấy động chèo, v.v.

Trong điều kiện làm việc cực kỳ phức tạp, dụng cụ có thể hoạt động bình thường nếu không có trở ngại trong khu vực có bán kính 20cm tập trung vào điểm lắp đặt.

Độ cao cuộn lắp đặt tối đa H max phụ thuộc vào đường kính cuộn lắp đặt D và kích thước góc phóng sản phẩm.

Kết nối cài đặt quá dài sẽ ảnh hưởng đến hiệu suất radar.

Đơn vị bằng mm:

Xi'an Kacise Optronics Tech Co., Ltd coi mình là một nhà cung cấp và nhà sản xuất giải pháp. Chúng tôi cung cấp tính linh hoạt tối đa và một đề nghị tối ưu hóa chi phí cho khách hàng OEM của chúng tôi.
Chúng tôi có thể cung cấp:
Các phạm vi bao gồm tùy chỉnh phiên bản vỏ / màu sắc, loại thread ((G-Thread / NPT Thread), tùy chỉnh phần mềm, in ấn, hướng dẫn và danh mục.Mô-đun radar có sẵn..
