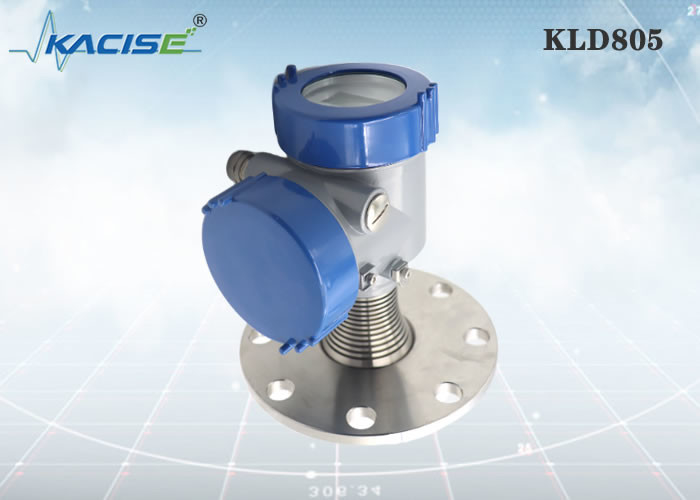

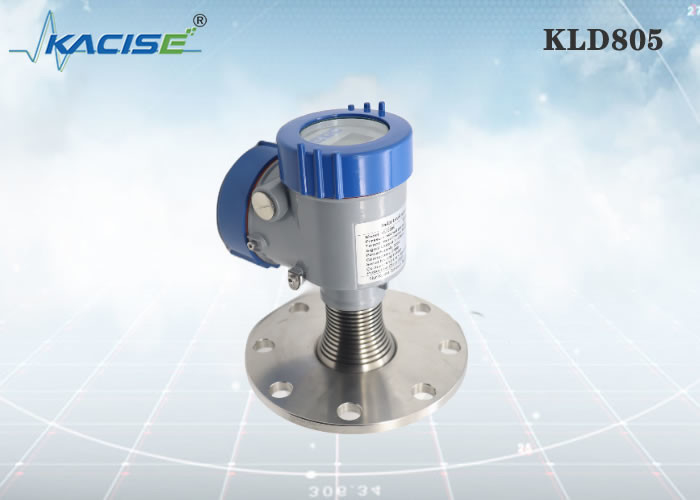

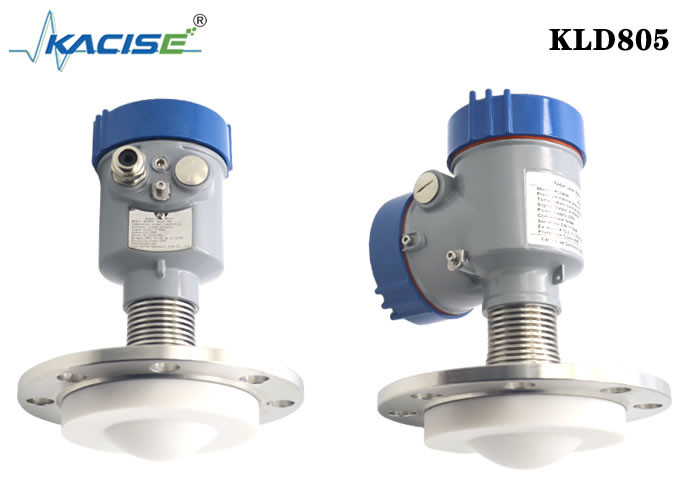

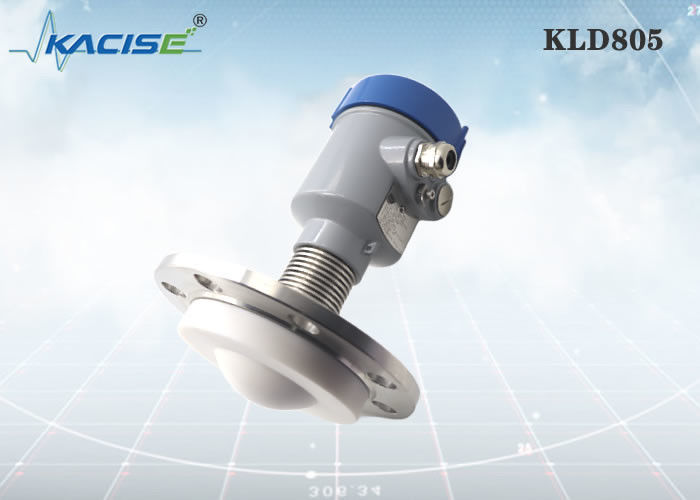

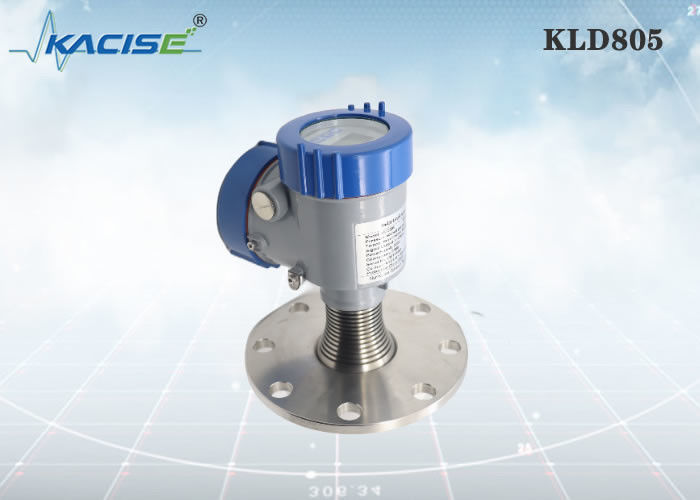

KLD805 80G Thiết bị đo cấp độ radar cho môi trường nhiệt độ cao áp suất cao với ăng-ten PTFE

Lời giới thiệu

Sự khác biệt trong ứng dụng phạm vi tần số của máy phát sóng cấp radar

Môi trường bẩn và ô nhiễm

Với việc sử dụng lâu dài, bụi bẩn và chất gây ô nhiễm tích lũy trên ăng-ten sẽ ảnh hưởng đến sức mạnh và hướng của tín hiệu radar.bất kỳ bụi bẩn nào che phủ ăng-ten sẽ hấp thụ nhiều năng lượng hơn, và hướng của chùm tia có thể thay đổi. Điều này dẫn đến mất cường độ tín hiệu. Vì vậy, công nghệ tần số thấp và tần số trung bình phù hợp hơn.

Các bể lưu trữ có chất ngưng tụ và/hoặc hơi nước

Chất ngưng tụ và hơi nước có thể làm cho sự phản chiếu trên bề mặt sản phẩm bị che khuất bởi tiếng ồn của giọt nước.Vì vậy, kỹ thuật tần số trung bình và thấp là một sự lựa chọn tốt hơnỐng ăng-ten với bề mặt phẳng, ngang nên luôn tránh để ngưng tụ.

Khí cao và khuấy động

Hãy chắc chắn chọn đồng hồ đo mức sóng radar 80G. Đồng hồ đo mức độ radar 80G có tần số truyền cao và có khả năng thâm nhập tốt và không bị ảnh hưởng bởi hơi nước.Các góc truyền 2 ° có thể tránh hiệu quả sự can thiệp của lưỡi trộn. Các thuật toán theo dõi tiếng vang độc đáo tránh đọc nhiều tiếng vang khi mức độ vật liệu cao.

Ứng dụng với nhiễu loạn, sóng và sóng

Sóng và sóng thường được tìm thấy trên bề mặt của chất lỏng quy trình trong các bể lớn. Và sự hỗn loạn này đặc biệt có hại cho các phép đo tần số cao.Các thiết bị tần số thấp và trung bình phát ra bước sóng dài hơn, làm cho chúng hoạt động tốt hơn.

Ứng dụng bọt

Giống như bụi và ngưng tụ, một lớp bọt trên mặt chất lỏng có thể hấp thụ tín hiệu radar, làm cho các phép đo chính xác khó khăn hơn. tần số thấp hoạt động tốt nhất với bọt dày, chẳng hạn như bia,MelasCác công nghệ tần số cao nên được tránh trong các ứng dụng bọt.

Thông số kỹ thuật

KLD805

Trung bình: chất lỏng ăn mòn mạnh, hơi nước, bọt, nhiệt độ cao và áp suất cao Phạm vi đo: 0,1m~10/20/30/60/100m Kết nối quy trình: sợi vòm ≥ DN80 Nhiệt độ quá trình: -40~200°C Áp suất quá trình: -0,1 ∼2,5MPa Kích thước ăng-ten: ăng-ten ống kính 76mm (theo kích thước miếng lót) Vật liệu ăng-ten: PTFE/đầy tổng thể Độ chính xác: ±1mm Lớp bảo vệ: IP67 Tần số trung tâm: 80GHz góc phóng: 3° Nguồn cung cấp điện: hai dây /DC24V bốn dây /DC12 ~ 24V bốn dây /AC220V Vỏ: nhôm / nhựa / thép không gỉ Điểm xuất tín hiệu: hai dây /4...20mA/HART 4 dây 4...20mA/ RS485 Modbus

Cài đặt

1. Flanch cài đặt

Khi sử dụng lắp đặt sườn, khoảng cách tối thiểu giữa thiết bị và tường bể phải là 200mm.

1 mặt phẳng dữ liệu

2 trung tâm bình hoặc trục đối xứng

2Thiết bị nâng

Yêu cầu lắp đặt

Khi lắp đặt thiết bị, tránh lắp đặt nó trên ổ cắm vật liệu, và cố gắng tránh các vật thể khác nhau ảnh hưởng đến tín hiệu, chẳng hạn như khuấy động chèo, v.v.

Trong điều kiện làm việc cực kỳ phức tạp, dụng cụ có thể hoạt động bình thường nếu không có trở ngại trong khu vực có bán kính 20cm tập trung vào điểm lắp đặt.

Sơ đồ kết nối cài đặt:

Độ cao cuộn lắp đặt tối đa H max phụ thuộc vào đường kính cuộn lắp đặt D và kích thước góc phóng sản phẩm.

Kết nối cài đặt quá dài sẽ ảnh hưởng đến hiệu suất radar.

Kích thước

Kích thước vỏ
Đơn vị bằng mm:
