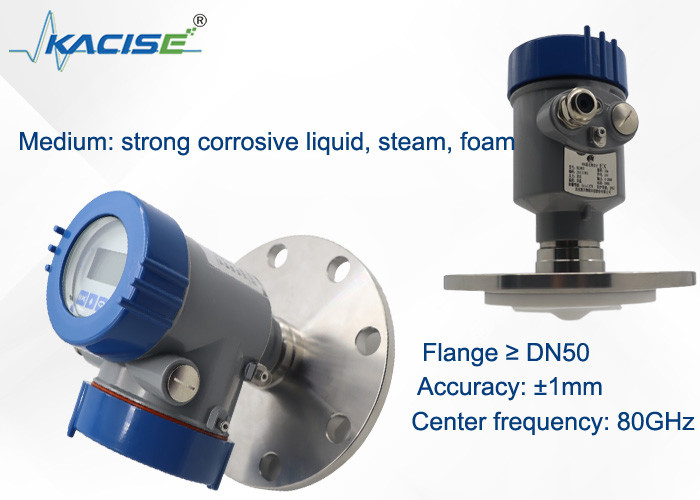

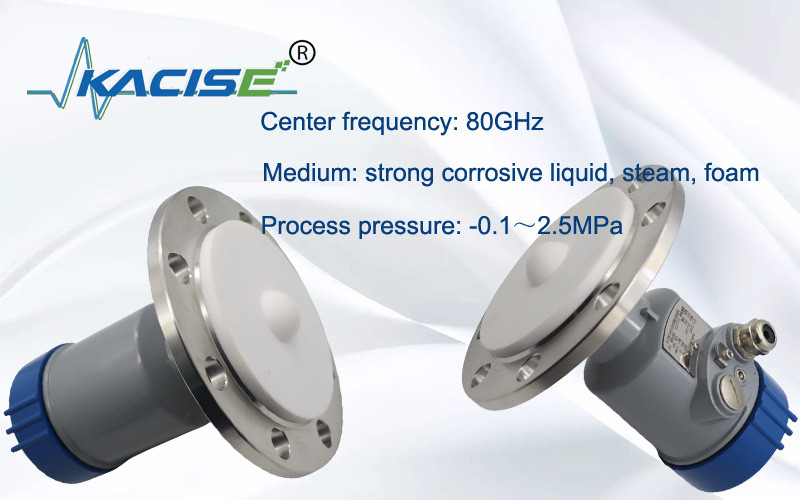

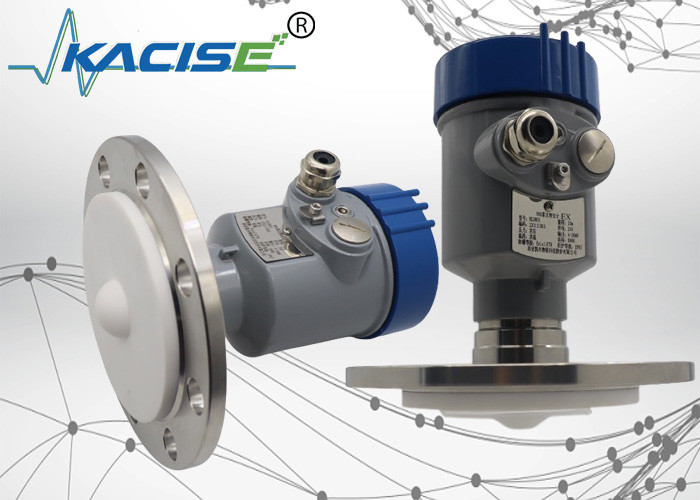

Đo mức radar 80G, thích hợp cho các bể nhiệt độ cao, áp suất cao và ăn mòn

Đo mức radar 80G, thích hợp cho các bể nhiệt độ cao, áp suất cao và ăn mòn

1.Tạm dịch:
KLD803 80G radar level gauge sử dụng công nghệ FMCW. Ứng antena phát ra một tín hiệu radar FM tần số cao với tần số tăng tuyến tính.được nhận bởi cùng một ăng-tenSự khác biệt tần số giữa các tín hiệu được truyền và nhận là tỷ lệ thuận với khoảng cách được đo.Các tín hiệu khác biệt tần số thu thập được trải qua FFT để có được phổ âm vang và tính toán khoảng cách mục tiêu.

2.Kích thước sản phẩm



3Nguyên tắc làm việc
Ống ăng-ten radar truyền xung vi sóng hẹp sẽ được phản xạ trở lại khi đạt đến bề mặt của môi trường được thử nghiệm và sau đó được nhận lại bởi hệ thống ăng-ten.Các tín hiệu phải được truyền đến mạch điện và sau đó chuyển đổi thành tín hiệu cấpVì tốc độ truyền của vi sóng rất nhanh, thời gian sử dụng cho truyền vi sóng đến bề mặt của môi trường được thử nghiệm và sau đó phản xạ trở lại là gần 0.

​
4Đặc điểm kỹ thuật

• Radar sóng milimet, độ chính xác đo có thể đạt đến ± 2mm, và vùng mù đo tối thiểu là 0,05m.
• Kích thước ăng-ten nhỏ hơn đáp ứng việc đo nhiều điều kiện làm việc hơn.
• Một loạt các ăng-ten ống kính, góc phóng nhỏ hơn, năng lượng tập trung hơn, tín hiệu vang vọng mạnh hơn và độ tin cậy cao hơn so với các sản phẩm radar khác trong cùng một điều kiện công nghiệp và khai thác mỏ.
• Nó có khả năng thâm nhập mạnh hơn và có thể được sử dụng bình thường trong trường hợp dính và ngưng tụ.
• Phạm vi tín hiệu động lớn hơn và đo lường môi trường hằng số điện áp thấp ổn định hơn.
• Nhiều chế độ đo lường, phản ứng radar trong chế độ đo lường nhanh


5Thông số kỹ thuật và lựa chọn mô hình

6. Yêu cầu lắp đặt
Khi lắp đặt thiết bị, tránh lắp đặt nó trên ổ cắm vật liệu, và cố gắng tránh các vật thể khác nhau ảnh hưởng đến tín hiệu, chẳng hạn như khuấy động chèo, v.v.


7. Kết nối điện
Cung cấp điện
(4?? 20) mA/HART ((2 dây)
Các nguồn cung cấp điện và tín hiệu hiện tại đầu ra chia sẻ một cáp được bảo vệ hai lõi. Xin tham khảo dữ liệu kỹ thuật cho phạm vi điện áp cung cấp cụ thể.

(4 ∞ 20) mA ((4 dây/6 dây)
Nguồn cung cấp năng lượng cần được cung cấp riêng biệt,và một cáp được bảo vệ bốn lõi được sử dụng cho nguồn cung cấp điện và tín hiệu hiện tại ( tín hiệu hiện tại và giao diện RS485 có thể được phát ra cùng một lúc, và một cáp được bảo vệ sáu lõi là cần thiết cho đầu ra đồng thời).

RS485/Modbus
Nguồn cung cấp điện cần được cung cấp điện riêng biệt, và một cáp được bảo vệ bốn lõi được sử dụng cho nguồn cung cấp điện và tín hiệu kỹ thuật số. (Tín hiệu hiện tại và giao diện RS485 có thể được đầu ra cùng một lúc,và một cáp được bảo vệ sáu lõi là cần thiết cho đầu ra đồng thời).

8- Kết nối.

9.Linearity cảm biến
góc chùm
góc chùm là góc chùm mà ở đó mật độ năng lượng của sóng radar đạt đến một nửa giá trị tối đa (3dB chiều rộng).Microwave phát ra các tín hiệu ngoài phạm vi chùm và có thể được phản xạ bởi các vật thể can thiệp.
