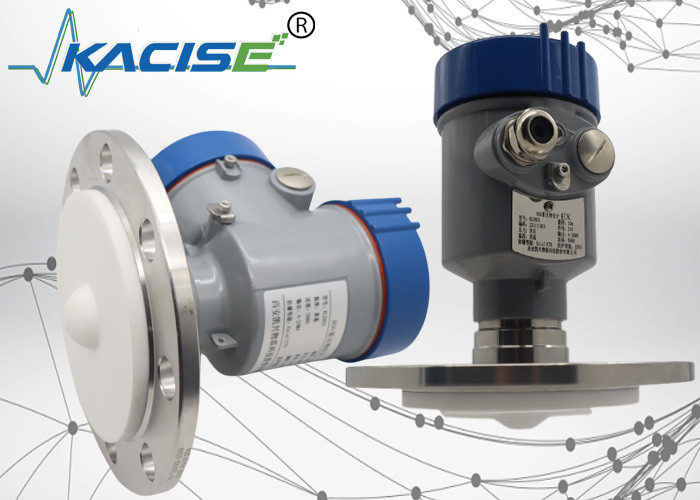

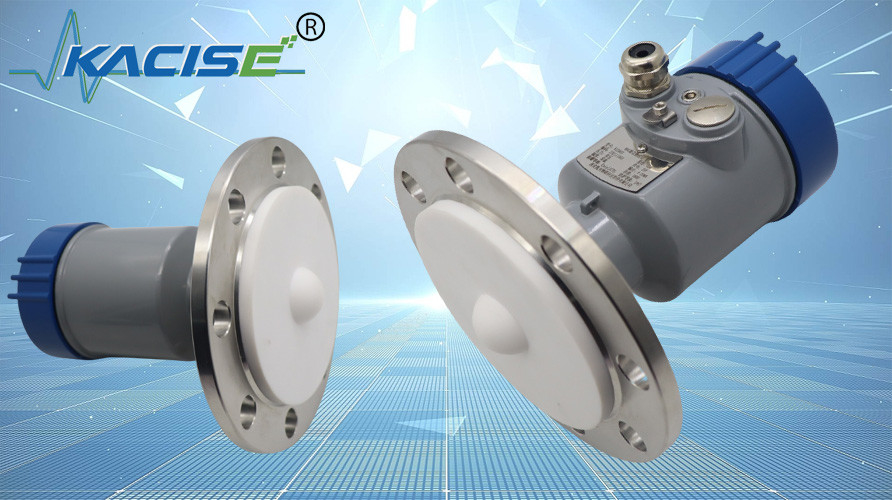

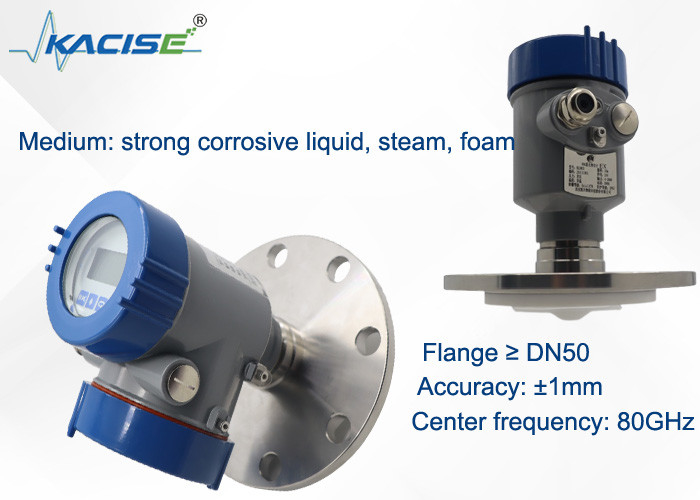

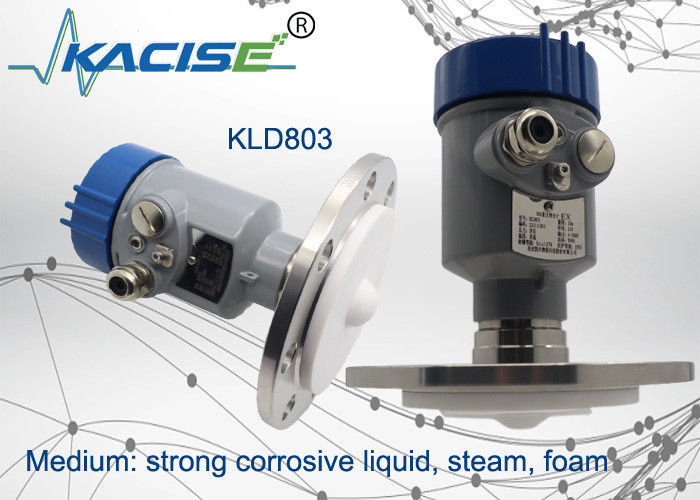

80GHz 4-20mA Máy cảm biến và máy phát radar chống nổ KLD803

Máy phát mức radar KLD803 OEM Máy đo mức radar tần số có thể điều chỉnh 80G

Máy đo mức radar KLD803 80G áp dụng công nghệ sóng liên tục điều chế tần số (FMCW). Ăng-ten phát ra tín hiệu radar FM tần số cao và tần số tín hiệu radar tăng tuyến tính. Tín hiệu radar truyền đi được nhận bởi cùng một ăng-ten sau khi được phản xạ bởi môi trường đo. Đồng thời, độ chênh lệch tần số giữa tần số tín hiệu phát và tần số tín hiệu thu tỷ lệ thuận với khoảng cách đo được. Tín hiệu chênh lệch tần số thu thập được chuyển đổi Fourier nhanh (FFT) để thu được phổ của tiếng vang phản xạ và khoảng cách đến mục tiêu cần đo được tính toán dựa trên điều này.

Ăng-ten radar truyền xung vi sóng hẹp sẽ bị phản xạ trở lại khi chạm tới bề mặt môi trường được thử nghiệm và sau đó được hệ thống ăng-ten thu lại. Các tín hiệu sẽ được truyền tới mạch điện và sau đó được chuyển đổi thành tín hiệu mức. Vì tốc độ truyền của vi sóng quá nhanh nên thời gian để truyền vi sóng tới bề mặt của môi trường được thử nghiệm rồi phản xạ trở lại gần như bằng 0.

• Radar sóng milimet, độ chính xác của phép đo có thể đạt tới ± 2 mm và vùng mù đo tối thiểu là 0,05m.
• Kích thước ăng-ten nhỏ hơn đáp ứng được việc đo ở nhiều điều kiện làm việc hơn.
• Nhiều loại ăng-ten thấu kính, góc phóng nhỏ hơn, năng lượng tập trung hơn, tín hiệu dội lại mạnh hơn và độ tin cậy cao hơn các sản phẩm radar khác trong cùng điều kiện công nghiệp và khai thác mỏ.
• Nó có khả năng xuyên thấu mạnh hơn và có thể được sử dụng bình thường trong trường hợp bám dính và ngưng tụ.
• Phạm vi tín hiệu động lớn hơn và phép đo môi trường có hằng số điện môi thấp ổn định hơn.
• Nhiều chế độ đo, phản hồi radar ở chế độ đo nhanh

Khi lắp đặt thiết bị, tránh lắp đặt thiết bị phía trên đầu vào vật liệu và cố gắng tránh các vật thể khác nhau ảnh hưởng đến tín hiệu, chẳng hạn như cánh khuấy, v.v.

Nguồn điện
(4～20) mA/HART(2 dây)
Nguồn điện và tín hiệu dòng điện đầu ra dùng chung một cáp được bảo vệ hai lõi. Vui lòng tham khảo dữ liệu kỹ thuật để biết dải điện áp cung cấp cụ thể.
(4～20) mA(4 dây/6 dây)
Nguồn điện cần được cấp nguồn riêng và cáp được bảo vệ bốn lõi được sử dụng cho nguồn điện và tín hiệu dòng điện (tín hiệu hiện tại và giao diện RS485 có thể được xuất ra cùng lúc và cần có cáp được bảo vệ sáu lõi cho đầu ra đồng thời).
RS485/Modbus
Nguồn điện cần được cấp nguồn riêng và cáp được bảo vệ bốn lõi được sử dụng để cấp nguồn và tín hiệu số. (Tín hiệu hiện tại và giao diện RS485 có thể được xuất ra cùng lúc và cần có cáp được bảo vệ sáu lõi để xuất ra đồng thời).

Hãy tuân thủ các yêu cầu của quy định lắp đặt điện tại địa phương! Tuân thủ các quy định của địa phương về sức khỏe và an toàn của nhân viên. Tất cả các thao tác trên các bộ phận điện của thiết bị phải được thực hiện bởi các chuyên gia đã được đào tạo chính thức. Vui lòng kiểm tra bảng tên của thiết bị để đảm bảo rằng thông số kỹ thuật của sản phẩm đáp ứng yêu cầu của bạn. Hãy đảm bảo rằng điện áp nguồn phù hợp với yêu cầu trên bảng tên của thiết bị.

Thiết bị này đáp ứng đầy đủ các yêu cầu về cấp bảo vệ IP66/67, vui lòng đảm bảo khả năng chống thấm nước của đầu bịt cáp. Như được hiển thị bên dưới:

Làm thế nào để đảm bảo rằng việc cài đặt đáp ứng các yêu cầu của IP67:

• Đảm bảo đầu bịt kín không bị hỏng.
• Đảm bảo cáp không bị hỏng.
• Hãy đảm bảo rằng cáp được sử dụng đáp ứng các yêu cầu của quy định kết nối điện.
• Trước khi vào giao diện điện, hãy uốn cong cáp xuống để đảm bảo nước không chảy vào vỏ, xem phần ①
• Vui lòng siết chặt tuyến cáp, xem ②
• Vui lòng cắm giao diện điện không sử dụng bằng phích cắm mù, xem ③

Góc chùm tia
Góc chùm tia là góc chùm tia mà tại đó mật độ năng lượng của sóng radar đạt một nửa giá trị cực đại của nó (độ rộng 3dB). Sóng vi ba phát ra tín hiệu ngoài phạm vi chùm tia và có thể bị phản xạ bởi các vật thể gây nhiễu.

Kích thước ăng-ten càng lớn và góc chùm tia α càng nhỏ thì tiếng vang nhiễu sẽ được tạo ra càng ít.
Để đo chính xác hơn, tránh lắp đặt bất kỳ thiết bị bên trong nào (chẳng hạn như công tắc giới hạn, cảm biến nhiệt độ, đế, vòng chân không, cuộn dây đốt nóng, vách ngăn, v.v.) trong phạm vi của chùm tín hiệu.
