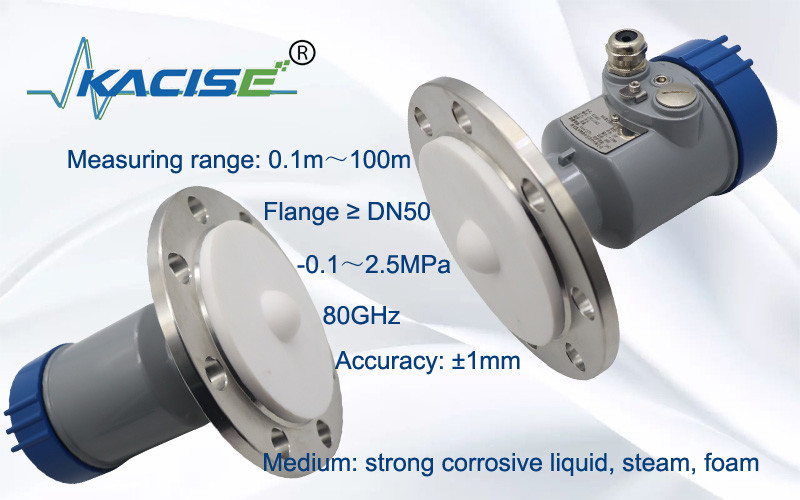

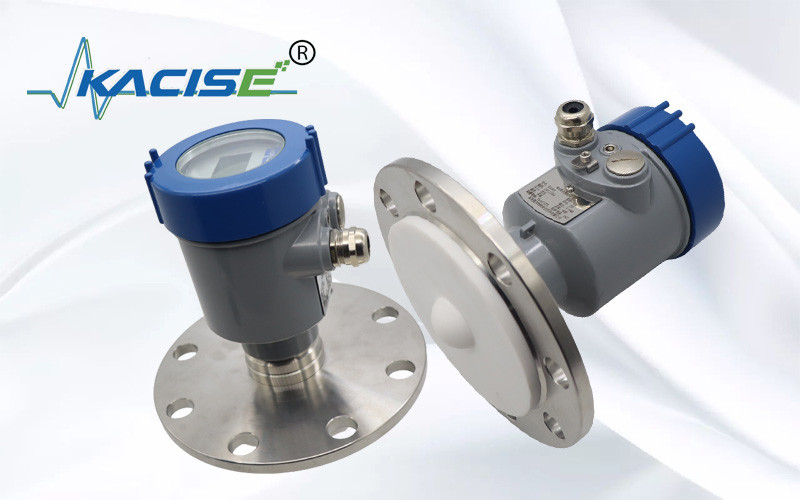

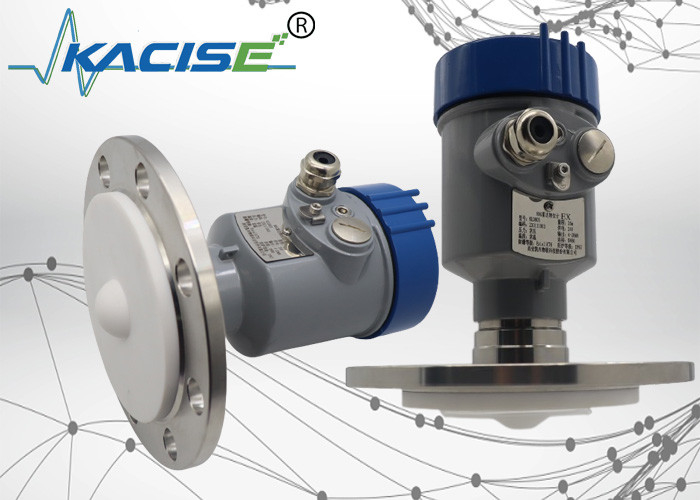

Máy phát mức radar tần số có thể điều chỉnh OEM 80GHz với Exia IIC T6 Ga/Exd ia IIC T6 Gb Chống cháy nổ và bảo vệ IP67

Máy đo mức độ radar có tần số điều chỉnh 80G là một thiết bị đáng chú ý trong lĩnh vực đo mức độ. Nó có tần số điều chỉnh 80G,cho phép nó thích nghi với các kịch bản ứng dụng khác nhau với độ chính xác caoMáy phát này được thiết kế với công nghệ radar tiên tiến phát ra sóng điện từ để phát hiện mức chất. Nó cung cấp độ tin cậy và ổn định tuyệt vời,ngay cả trong môi trường công nghiệp khắc nghiệtChức năng tần số điều chỉnh của nó cho nó sự linh hoạt để xử lý các vật liệu khác nhau và hình học bể.nó giúp các ngành công nghiệp tối ưu hóa quy trình sản xuất, quản lý hàng tồn kho hiệu quả hơn và đảm bảo an toàn và hiệu quả hoạt động.

Ống ăng-ten radar truyền xung vi sóng hẹp sẽ được phản xạ trở lại khi đạt đến bề mặt của môi trường được thử nghiệm và sau đó được hệ thống ăng-ten nhận lại.Các tín hiệu phải được truyền đến mạch điện và sau đó chuyển đổi thành tín hiệu cấpVì tốc độ truyền của vi sóng rất nhanh, thời gian sử dụng cho truyền vi sóng đến bề mặt của môi trường được thử nghiệm và sau đó phản xạ trở lại là gần 0.

• Radar sóng milimet, độ chính xác đo có thể đạt đến ± 2mm, và vùng mù đo tối thiểu là 0,05m.
• Kích thước ăng-ten nhỏ hơn đáp ứng việc đo nhiều điều kiện làm việc hơn.
• Một loạt các ăng-ten ống kính, góc phóng nhỏ hơn, năng lượng tập trung hơn, tín hiệu vang vọng mạnh hơn và độ tin cậy cao hơn so với các sản phẩm radar khác trong cùng một điều kiện công nghiệp và khai thác mỏ.
• Nó có khả năng thâm nhập mạnh hơn và có thể được sử dụng bình thường trong trường hợp dính và ngưng tụ.
• Phạm vi tín hiệu động lớn hơn và đo lường môi trường hằng số điện áp thấp ổn định hơn.
• Nhiều chế độ đo lường, phản ứng radar trong chế độ đo lường nhanh

Khi lắp đặt thiết bị, tránh lắp đặt nó trên ổ cắm vật liệu, và cố gắng tránh các vật thể khác nhau ảnh hưởng đến tín hiệu, chẳng hạn như khuấy động chèo, v.v.

Cung cấp điện
(4?? 20) mA/HART ((2 dây)
Các nguồn cung cấp điện và tín hiệu hiện tại đầu ra chia sẻ một cáp được bảo vệ hai lõi. Xin tham khảo dữ liệu kỹ thuật cho phạm vi điện áp cung cấp cụ thể.
(4 ∞ 20) mA ((4 dây/6 dây)
Nguồn cung cấp năng lượng cần được cung cấp riêng biệt,và một cáp được bảo vệ bốn lõi được sử dụng cho nguồn cung cấp điện và tín hiệu hiện tại ( tín hiệu hiện tại và giao diện RS485 có thể được phát ra cùng một lúc, và một cáp được bảo vệ sáu lõi là cần thiết cho đầu ra đồng thời).
RS485/Modbus
Nguồn cung cấp điện cần được cung cấp điện riêng biệt, và một cáp được bảo vệ bốn lõi được sử dụng cho nguồn cung cấp điện và tín hiệu kỹ thuật số.,và một cáp được bảo vệ sáu lõi là cần thiết cho đầu ra đồng thời).

Vui lòng tuân thủ các yêu cầu của quy định lắp đặt điện địa phương!Tất cả các hoạt động trên các thành phần điện của thiết bị phải được thực hiện bởi các chuyên gia đã được đào tạo chính thứcVui lòng kiểm tra bảng tên của dụng cụ để đảm bảo rằng thông số kỹ thuật sản phẩm đáp ứng yêu cầu của bạn.Vui lòng đảm bảo rằng điện áp cung cấp điện phù hợp với các yêu cầu trên bảng tên của thiết bị..

Thiết bị này đáp ứng đầy đủ các yêu cầu của lớp bảo vệ IP66/67, xin đảm bảo độ chống nước của đầu niêm phong cáp. Như được hiển thị bên dưới:

Làm thế nào để đảm bảo rằng các thiết bị đáp ứng các yêu cầu của IP67:

• Đảm bảo đầu niêm phong không bị hư hại.
• Hãy chắc chắn rằng cáp không bị hỏng.
• Vui lòng đảm bảo rằng các dây cáp được sử dụng đáp ứng các yêu cầu của các quy định về kết nối điện.
• Trước khi đi vào giao diện điện, uốn cong cáp xuống để đảm bảo rằng nước sẽ không chảy vào nhà, xem 1
• Vui lòng thắt chặt tuyến cáp, xem 2
• Vui lòng cắm vào giao diện điện không sử dụng bằng một phích mù, xem 3

góc chùm
góc chùm là góc chùm mà ở đó mật độ năng lượng của sóng radar đạt đến một nửa giá trị tối đa (3dB chiều rộng).Microwave phát ra các tín hiệu ngoài phạm vi chùm và có thể được phản xạ bởi các vật thể can thiệp.

Kích thước ăng-ten càng lớn và góc chùm α càng nhỏ, tiếng vang nhiễu sẽ ít hơn.
Để đo chính xác hơn, tránh lắp đặt bất kỳ thiết bị nội bộ nào (như công tắc giới hạn, cảm biến nhiệt độ, cơ sở, vòng chân không, cuộn dây sưởi ấm, phaffles, vv.) trong phạm vi chùm tín hiệu.
