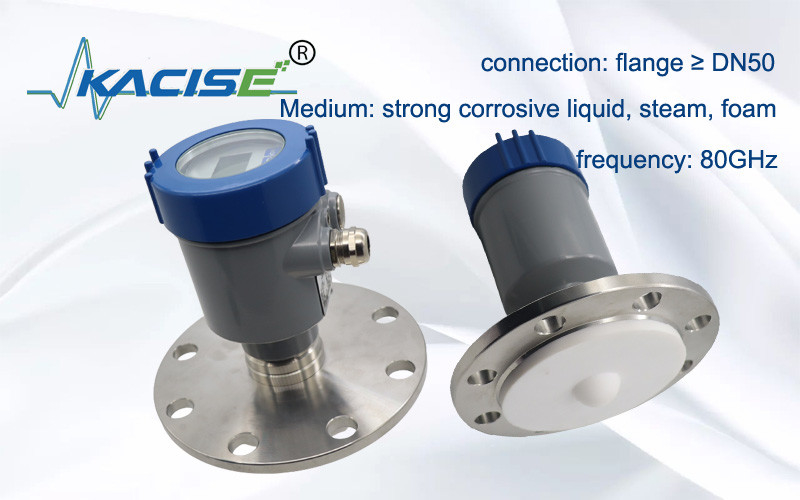

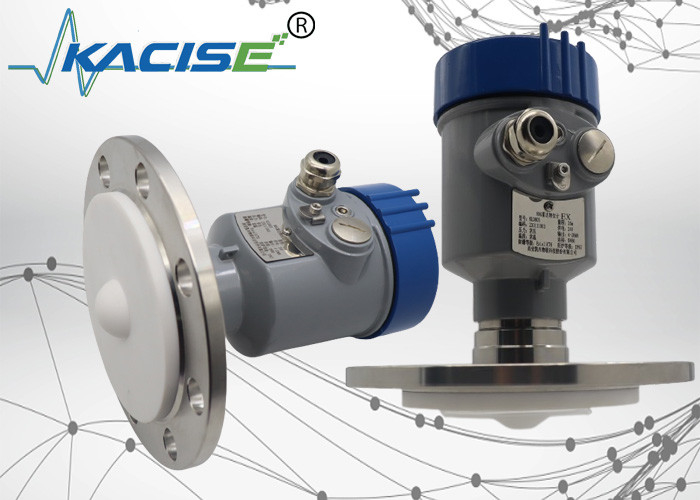

KLD803 Non Contact Radar Level Sensor OEM RS485 Radar Level Gauge For Strong Corrosive Liquid

KLD803 Bộ cảm biến cấp độ radar không tiếp xúc OEM RS485 Máy đo cấp độ radar cho chất lỏng ăn mòn mạnh


KLD803 80G radar level gauge sử dụng công nghệ sóng liên tục điều chỉnh tần số (FMCW). ăng-ten phát ra tín hiệu radar FM tần số cao, và tần số tín hiệu radar tăng theo tuyến tính.Tín hiệu radar được truyền được nhận bởi cùng một ăng-ten sau khi được phản xạ bởi môi trường đo.Sự khác biệt tần số giữa tần số tín hiệu được truyền và tần số tín hiệu được nhận là tỷ lệ thuận với khoảng cách đoCác tín hiệu khác biệt tần số thu thập được trải qua biến đổi Fourier nhanh (FFT) để có được phổ của tiếng vang phản xạ,và khoảng cách đến mục tiêu được đo được tính dựa trên điều này.

1.Kích thước sản phẩm


2Nguyên tắc làm việc

Ống ăng-ten radar truyền xung vi sóng hẹp sẽ được phản xạ trở lại khi đạt đến bề mặt của môi trường được thử nghiệm và sau đó được hệ thống ăng-ten nhận lại.Các tín hiệu phải được truyền đến mạch điện và sau đó chuyển đổi thành tín hiệu cấpVì tốc độ truyền của vi sóng rất nhanh, thời gian sử dụng cho truyền vi sóng đến bề mặt của môi trường được thử nghiệm và sau đó phản xạ trở lại là gần 0.

​
3Đặc điểm kỹ thuật

Radar sóng milimet, độ chính xác đo có thể đạt đến ± 2mm và vùng mù đo tối thiểu là 0,05m.
- Kích thước ăng-ten nhỏ hơn đáp ứng việc đo nhiều điều kiện làm việc hơn.
- Một loạt các ăng-ten ống kính, góc phóng nhỏ hơn, năng lượng tập trung hơn, tín hiệu vang vọng mạnh hơn và độ tin cậy cao hơn so với các sản phẩm radar khác trong cùng một điều kiện công nghiệp và khai thác mỏ.
Nó có khả năng thâm nhập mạnh hơn và có thể được sử dụng bình thường trong trường hợp dính và ngưng tụ.
Dải tín hiệu động lớn hơn và đo lường môi trường hằng số điện áp thấp ổn định hơn.
️ Nhiều chế độ đo lường, phản ứng radar trong chế độ đo lường nhanh

4. Thông số kỹ thuật và lựa chọn mô hình


5. Yêu cầu lắp đặt
Khi lắp đặt thiết bị, tránh lắp đặt nó trên ổ cắm vật liệu, và cố gắng tránh các vật thể khác nhau ảnh hưởng đến tín hiệu, chẳng hạn như khuấy động chèo, v.v.


6. Kết nối điện

Cung cấp điện
(4?? 20) mA/HART ((2 dây)
Các nguồn cung cấp điện và tín hiệu hiện tại đầu ra chia sẻ một cáp được bảo vệ hai lõi. Xin tham khảo dữ liệu kỹ thuật cho phạm vi điện áp cung cấp cụ thể.
(4 ∞ 20) mA ((4 dây/6 dây)
Nguồn cung cấp năng lượng cần được cung cấp riêng biệt,và một cáp được bảo vệ bốn lõi được sử dụng cho nguồn cung cấp điện và tín hiệu hiện tại ( tín hiệu hiện tại và giao diện RS485 có thể được phát ra cùng một lúc, và một cáp được bảo vệ sáu lõi là cần thiết cho đầu ra đồng thời).
RS485/Modbus
Nguồn cung cấp điện cần được cung cấp điện riêng biệt, và một cáp được bảo vệ bốn lõi được sử dụng cho nguồn cung cấp điện và tín hiệu kỹ thuật số. (Tín hiệu hiện tại và giao diện RS485 có thể được đầu ra cùng một lúc,và một cáp được bảo vệ sáu lõi là cần thiết cho đầu ra đồng thời).

7- Kết nối.

8. Hướng dẫn an toàn

Vui lòng tuân thủ các yêu cầu của quy định lắp đặt điện địa phương!Tất cả các hoạt động trên các thành phần điện của thiết bị phải được thực hiện bởi các chuyên gia đã được đào tạo chính thứcVui lòng kiểm tra bảng tên của dụng cụ để đảm bảo rằng thông số kỹ thuật sản phẩm đáp ứng yêu cầu của bạn.Vui lòng đảm bảo rằng điện áp cung cấp điện phù hợp với các yêu cầu trên bảng tên của thiết bị..

9.Cấp độ bảo vệ

Thiết bị này đáp ứng đầy đủ các yêu cầu của lớp bảo vệ IP66/67, xin đảm bảo độ chống nước của đầu niêm phong cáp.

Làm thế nào để đảm bảo rằng các thiết bị đáp ứng các yêu cầu của IP67:
Đảm bảo đầu niêm phong không bị hư hại.
Hãy chắc chắn rằng cáp không bị hỏng.
Vui lòng đảm bảo rằng các dây cáp được sử dụng đáp ứng các yêu cầu của các quy định về kết nối điện.
Trước khi đi vào giao diện điện, uốn cong cáp xuống để đảm bảo rằng nước sẽ không chảy vào nhà, xem 1
Vui lòng thắt chặt tuyến cáp, xem 2
Vui lòng cắm vào giao diện điện không sử dụng bằng một phích mù, xem 3

10.Linearity cảm biến

góc chùm
góc chùm là góc chùm mà ở đó mật độ năng lượng của sóng radar đạt đến một nửa giá trị tối đa (3dB chiều rộng).Microwave phát ra các tín hiệu ngoài phạm vi chùm và có thể được phản xạ bởi các vật thể can thiệp.





Kích thước ăng-ten càng lớn và góc chùm α càng nhỏ, tiếng vang nhiễu sẽ ít hơn.
Để đo chính xác hơn, tránh lắp đặt bất kỳ thiết bị nội bộ nào (như công tắc giới hạn, cảm biến nhiệt độ, cơ sở, vòng chân không, cuộn dây sưởi ấm, phaffles, vv.) trong phạm vi chùm tín hiệu.
