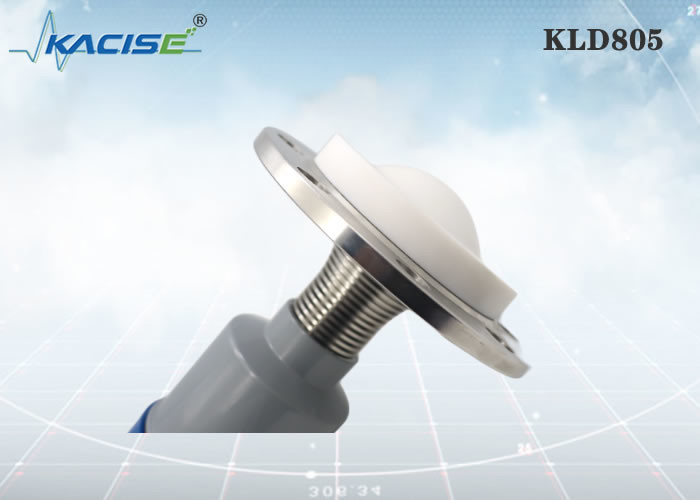

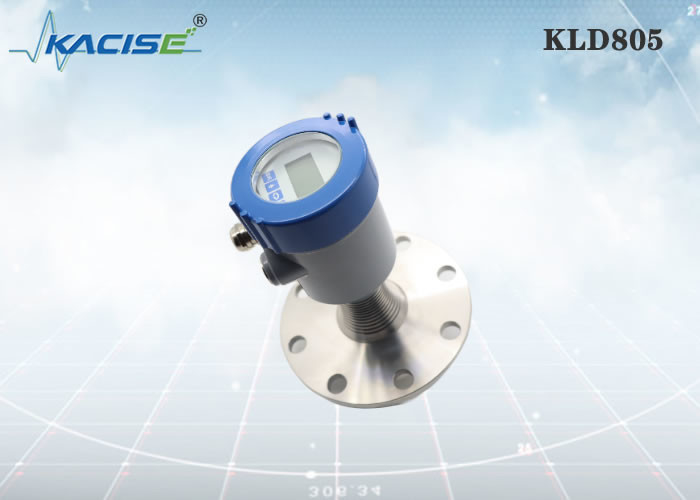

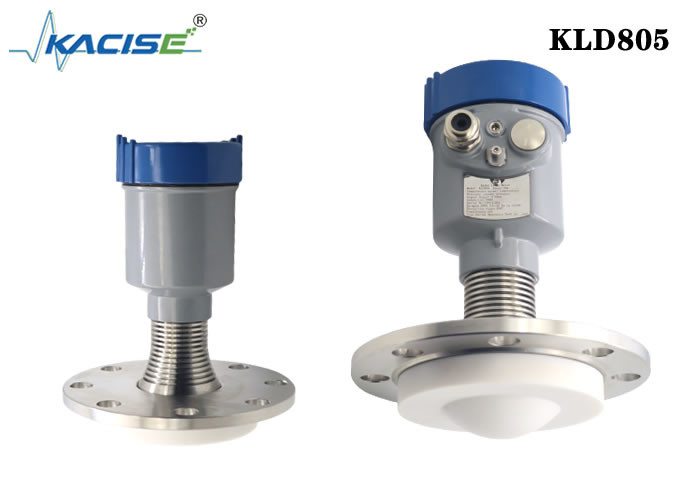

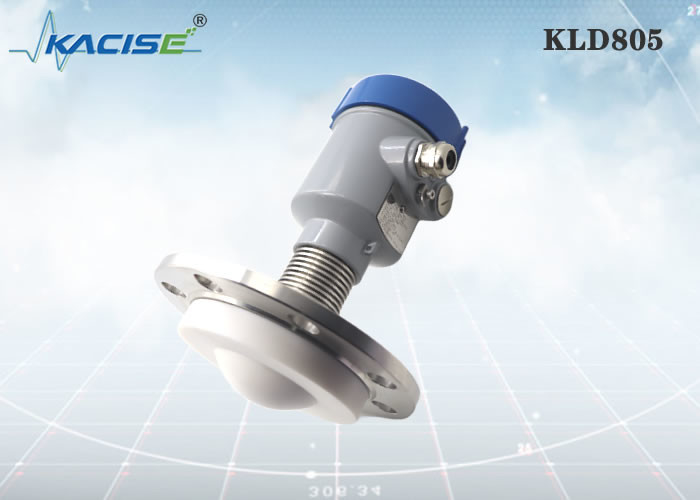

KLD805 Máy phát cấp radar 80GHz cho chất lỏng ăn mòn mạnh với độ chính xác ±1mm và công nghệ FMCW

KLD800 series 80G radar level gauge sử dụng công nghệ sóng liên tục điều chỉnh tần số (FMCW).và tần số của tín hiệu radar tăng theo tuyến tínhTín hiệu radar được truyền được nhận bởi cùng một ăng-ten sau khi được phản xạ bởi môi trường đo.Sự khác biệt tần số giữa tần số tín hiệu được truyền và tần số tín hiệu được nhận là tỷ lệ thuận với khoảng cách đoCác tín hiệu khác biệt tần số thu thập được trải qua biến đổi Fourier nhanh (FFT) để có được phổ của tiếng vang phản xạ,và khoảng cách đến mục tiêu được đo được tính dựa trên điều này.

• Radar sóng milimet, độ chính xác đo có thể đạt đến ± 2mm, và vùng mù đo tối thiểu là 0,05m.
• Kích thước ăng-ten nhỏ hơn đáp ứng việc đo nhiều điều kiện làm việc hơn.
• Một loạt các ăng-ten ống kính, góc phóng nhỏ hơn, năng lượng tập trung hơn, tín hiệu vang vọng mạnh hơn và độ tin cậy cao hơn so với các sản phẩm radar khác trong cùng một điều kiện công nghiệp và khai thác mỏ.
• Nó có khả năng thâm nhập mạnh hơn và có thể được sử dụng bình thường trong trường hợp dính và ngưng tụ.
• Phạm vi tín hiệu động lớn hơn và đo lường môi trường hằng số điện áp thấp ổn định hơn.
• Nhiều chế độ đo lường, phản ứng radar trong chế độ đo lường nhanh.

KLD805

Trung bình: chất lỏng ăn mòn mạnh, hơi nước, bọt, nhiệt độ cao và áp suất cao Phạm vi đo: 0,1m~10/20/30/60/100m Kết nối quy trình: sợi vòm ≥ DN80 Nhiệt độ quá trình: -40~200°C Áp suất quá trình: -0,1 ∼2,5MPa Kích thước ăng-ten: ăng-ten ống kính 76mm (theo kích thước miếng lót) Vật liệu ăng-ten: PTFE/đầy tổng thể Độ chính xác: ±1mm Lớp bảo vệ: IP67 Tần số trung tâm: 80GHz góc phóng: 3° Nguồn cung cấp điện: hai dây /DC24V bốn dây /DC12 ~ 24V Vỏ: nhôm / nhựa / thép không gỉ Điểm xuất tín hiệu: hai dây /4...20mA/HART 4 dây 4...20mA/ RS485 Modbus

Khi sử dụng lắp đặt sườn, khoảng cách tối thiểu giữa thiết bị và tường bể phải là 200mm.

1 mặt phẳng dữ liệu

2 trung tâm bình hoặc trục đối xứng

Khi lắp đặt thiết bị, tránh lắp đặt nó trên ổ cắm vật liệu, và cố gắng tránh các vật thể khác nhau ảnh hưởng đến tín hiệu, chẳng hạn như khuấy động chèo, v.v.

Trong điều kiện làm việc cực kỳ phức tạp, dụng cụ có thể hoạt động bình thường nếu không có trở ngại trong khu vực có bán kính 20cm tập trung vào điểm lắp đặt.

Sơ đồ kết nối cài đặt:

Độ cao cuộn lắp đặt tối đa H max phụ thuộc vào đường kính cuộn lắp đặt D và kích thước góc phóng sản phẩm.

Kết nối cài đặt quá dài sẽ ảnh hưởng đến hiệu suất radar.

Đơn vị bằng mm:

Đơn vị bằng mm:
