Place of Origin:
China
Hàng hiệu:
Kacise
Chứng nhận:
certificate of explosion-proof, CE
Model Number:
KSHGDC
Tài liệu:

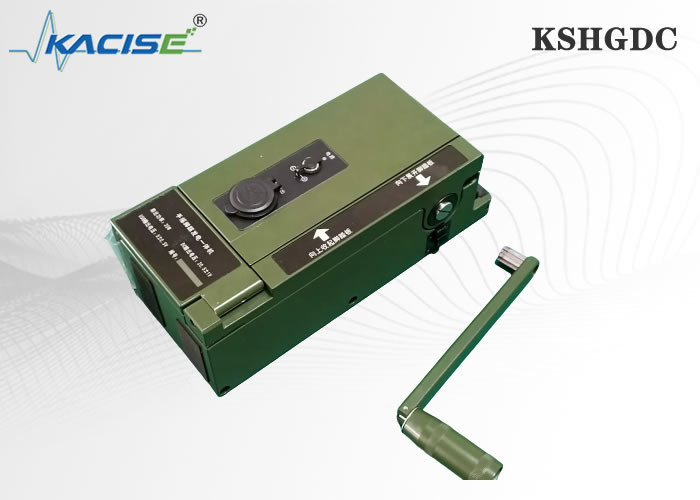

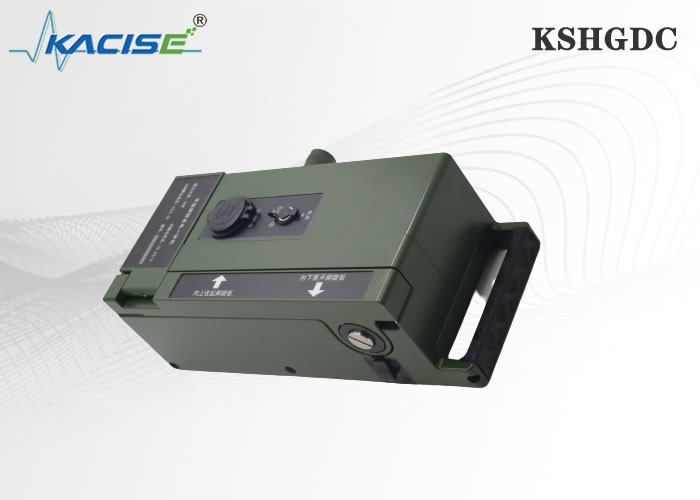

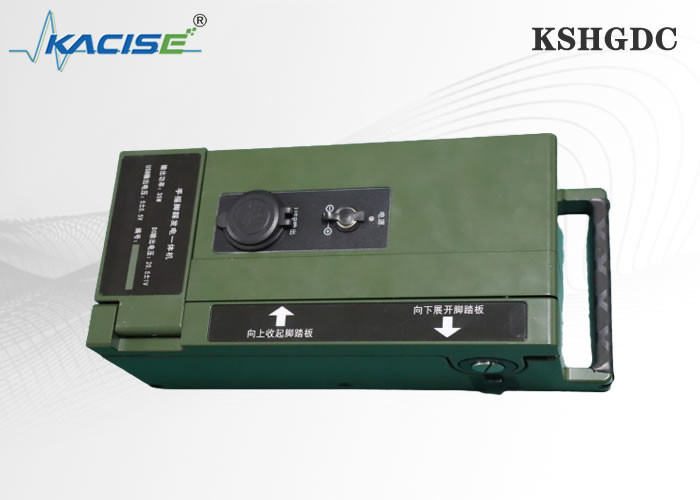

KSHGDC Quân đội máy phát điện tay
1. Mô tả chung
1.1 Ứng dụng
Máy phát điện tay này là một nguồn điện DC mới cho thiết bị vô tuyến và sạc pin với điện áp 16,8V và 5V.Nó có thể cung cấp năng lượng liên tục hoạt động trong sạc nổi pin lưu trữ cho tình huống khẩn cấp quân sự.
Tính năng sản phẩm:
1.2 Thông số kỹ thuật chính
Các thông số chính
| Tính năng | Mô tả | Lưu ý |
| Khả năng sạc | 16V±1V 2,5A ((bình thường) | |
| Khả năng sản xuất | 14.5V±0.5V 5A | |
| Giá trị điện áp đầu ra kẹp | 29Vdc | Điện áp đầu ra có mối tương quan tích cực với tốc độ quay |
| Tốc độ xoay | 90-150 r/min (bình thường) | Kiểm soát tốc độ khởi động để đảm bảo màu xanh lá cây dẫn lên; điều này có nghĩa là các máy phát điện làm việc trong điều kiện làm việc thích hợp |
| Điện áp đầu ra | 12-24V có thể đặt | |
| Năng lượng đầu ra | 60W bình thường, 80W tối đa | |
| điện áp sóng | 25mV | |
| Outputđiện áp biến độngtheo tải biến | 10% sản lượngut giá trị danh nghĩa (tối đa) | |
| Cuộc sống làm việc | 1200 giờ danh nghĩa | |
| Bảo vệ mạch ngắn đầu ra | Được hỗ trợ | |
| Môi trường ứng dụng |
Nhiệt độ: -40°C+70°C. Độ ẩm tương đối: 0% ≈ 95% ((40°C). Động lực:5.5-200Hz @1.5g |
Chống mưa |
| Kích thước | Cơ thể 145mm x 85mm x 70mm. | Trọng lượng 1,8kg (với crank) |
| Khung: 800mm × 430mm × 285mm | Trọng lượng 2,8Kg (với crank) |
1.3 Các gói giao hàng bao gồm:
| Điểm | Số lượng | Lưu ý |
| Cơ thể máy phát điện | 1 phần trăm | |
| Framer tích hợp | 1 phần trăm | |
| Cáp truyền điện | 1 phần trăm | Chiều dài cáp là 3 cáp lõi cho 2 đầu ra và một vòng lặp chung. |
| Vòng đai vai | 1 cặp |
|
2 Nguyên tắc hoạt động
Máy phát điện tay này được vận hành bởi nhân lực. bằng cách chuyển động lên, nó tạo ra lực đẩy để làm cho các từ vĩnh viễn đồng bộ máy phát điện để tạo ra năng lượng. điện áp thay thế,sau khi được chỉnh sửa bằng silicon diode, được lọc bởi tụ và sau đó được điều chỉnh bởi bộ điều chỉnh chuỗi bóng bán dẫn, được chuyển đổi thành điện áp đầu ra DC thậm chí.
2.1 Chuyển động bánh răng
Năng lượng của máy phát điện tay này được truyền bởi ba bánh răng hàng loạt, sức mạnh từ tay cầm được truyền đến trục bánh răng của máy phát điện và làm cho rotor quay.Tỷ lệ truyền tổng I=Il xI2=7.46x6.71 =50 Vì tốc độ quay là 11 Or / phút, tốc độ xoắn của máy phát điện là khoảng 3000r / phút.
2.2 Máy phát điện
Cấu trúc của máy phát điện là loại out-rotor; stator bao gồm các cuộn dây phân tán 3 pha và nghiêng trong kết nối sao.Các rotor được làm bằng đất hiếm nam châm vĩnh viễn là hình ngôi sao và tám cực, nam châm được xóa bằng không khí được sử dụng để ổn định. Khi tay cầm được quay, có chuyển động tương đối của từ trường đối với stator,và điện áp xoay 3 pha được tạo ra trong cuộn stator với tần số khoảng 200Hz.
2.3 Phần mạch
Vòng mạch được tạo thành từ bộ điều chỉnh kiểu cầu 3 pha và bộ lọc tụ.Màn hình kỹ thuật số cho thấy trạng thái làm việc bao gồm điện áp và hiện tại. Kiểm soát tốc độ swing để giữ cho các chỉ số màu xanh lá cây dẫn trên trong khi swing crank, màu vàng dẫn trên, nên tăng tốc độ và màu đỏ dẫn trên để chỉ số tốc độ xuống.
2.4 Phương pháp bảo vệ
Máy phát điện này được trang bị mạch bảo vệ điện áp quá cao để hạn chế điện áp đầu vào của bộ điều chỉnh và điện áp đầu ra sạc ở 29V±0.5V và để ngăn chặn các thiết bị được cung cấp bị hư hại do quá tốc độ quay và điện áp cao
